矿用铲运机谷仓刮板操作控制箱

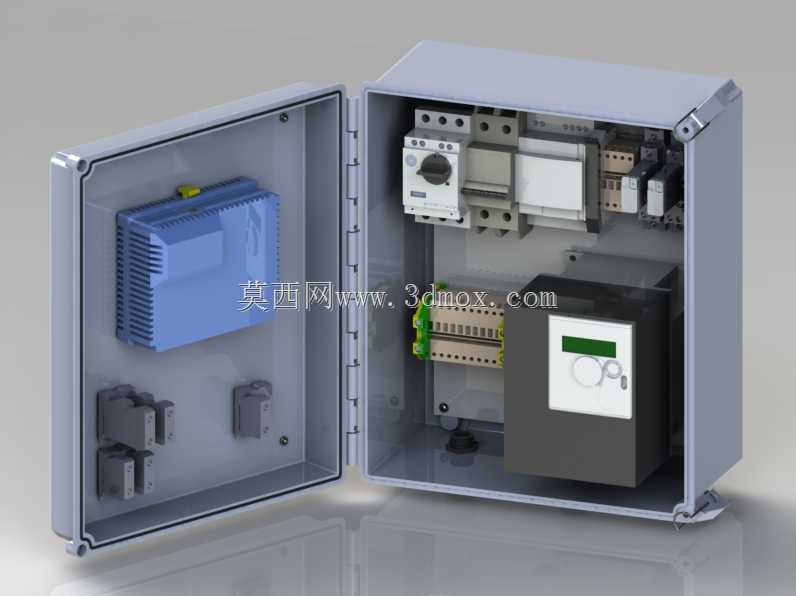

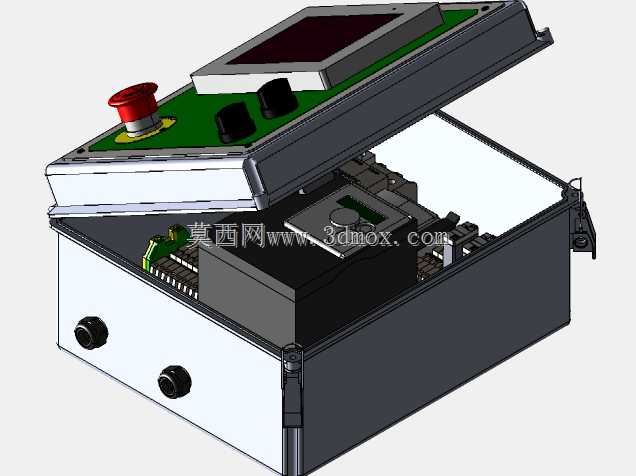

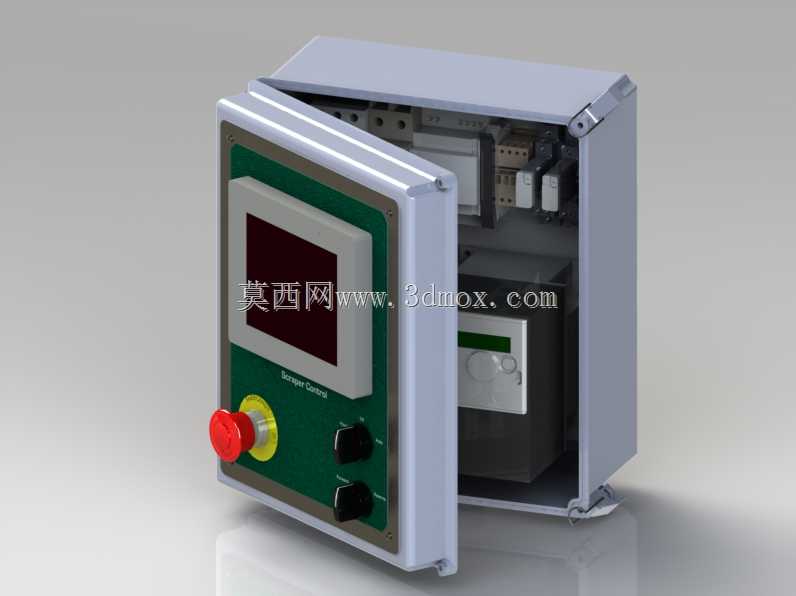

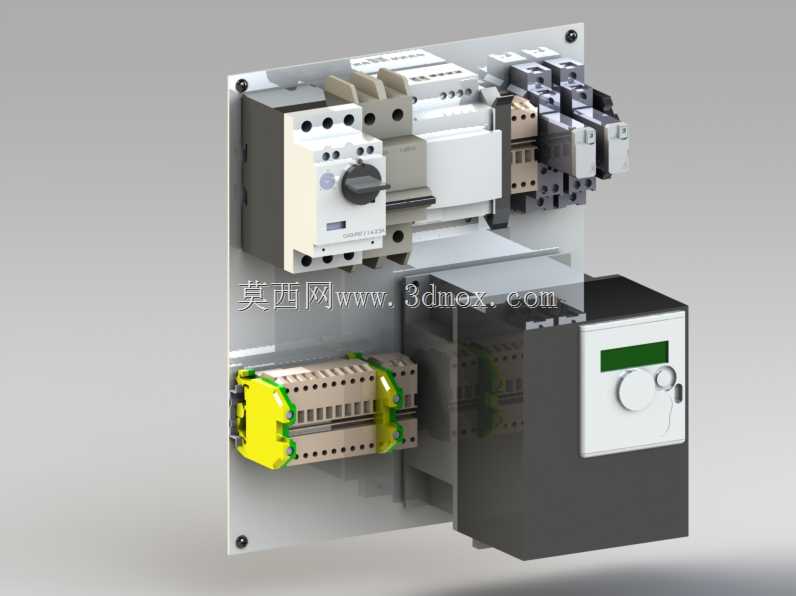

这款控制箱主要面向矿山井下铲运机配套的谷仓刮板作业场景设计，是铲运机卸料、储料转运环节中负责刮板机构动作管控的核心电控载体，适配井下高粉尘、弱振动、温差波动的作业环境，可直接安装在铲运机操作侧的机架预留位，无需额外改造安装支架即可完成部署。在实际作业流程中，该控制箱承担刮板启停、运行速度调节、急停断电、运行状态反馈的全流程管控功能，操作人员可通过箱面的操控元件直接完成刮板的正反转切换、给料量调节，遇到卡料、人员误入作业区等突发状况时，可直接触发大尺寸红色急停按钮切断控制回路，第一时间终止刮板运行，规避设备损坏与安全风险。设计阶段优先考量井下作业的操作便捷性与防护可靠性，箱体选用霍夫曼标准工业外壳，边角做圆弧钝化处理，箱门采用带密封胶条的铰链开合结构，配合锁扣可达到IP65级防护能力，能够阻挡井下矿尘、喷淋水汽侵入箱体内部，避免内部电气元件出现短路、接触不良问题；内部元件全部选用施耐德成熟工业级电气件，包含断路器、接触器、控制继电器、变频驱动模块，元件排布按照强电回路、弱电控制回路分层布局，强电走线与信号走线分槽布设，减少电磁干扰对控制信号的影响，同时预留20%的元件安装空位，方便后续根据作业需求拓展功能模块。箱面操作区做了功能分区设计，左上角嵌入状态显示屏，可实时显示刮板运行电流、转速、故障代码，下方左侧布置带黄色警示圈的红色急停按钮，按钮突出面板表面15mm，佩戴劳保手套也可快速按压触发，右侧布置两个黑色旋钮开关，分别对应刮板启停控制、运行速度档位调节，旋钮做防滑滚花处理，操作阻尼适中，避免设备运行振动导致旋钮误移位。箱体整体尺寸适配铲运机操作侧的安装边界，背部预留四个标准安装孔位，可直接通过螺栓固定在机架的安装平面上，进出线孔布置在箱体底部，配备防水格兰头，线缆接入后可锁紧密封，避免粉尘水汽从进线位置渗入，箱门开合角度可达120度，完全打开后内部元件全部外露，日常检修维护时无需拆解箱体即可完成元件更换、线路排查作业，大幅降低井下设备的维护耗时。
