可调式不锈钢输送机支撑脚三维设计

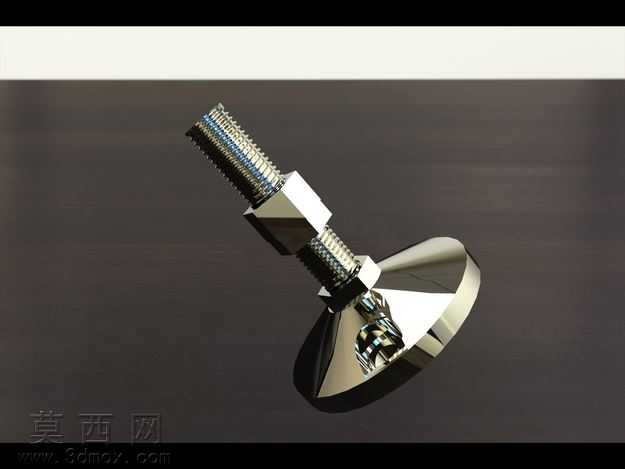

本作品为可调式不锈钢输送机支撑脚的三维设计成果，建模阶段依托参数化三维设计软件完成全特征构建，首先从支撑脚的功能需求出发拆解结构：底部为大直径锥形承托底座，建模时通过旋转凸台特征生成底座的锥面轮廓，对底座边缘做圆角过渡处理避免应力集中，底座顶面预留与螺杆配合的定位沉孔，保证装配同轴度；中部为六角锁紧螺母与调节螺杆结构，螺杆采用真实螺纹特征建模，通过螺旋线扫描生成完整的梯形螺纹牙型，还原螺纹的啮合细节，六角螺母按照标准紧固件的对边尺寸、厚度参数构建，保留螺母的倒角与端面特征，实现与螺杆的精准装配配合；螺杆顶端预留与输送机机架连接的外螺纹段，匹配机架的安装孔位尺寸。材质与渲染阶段，针对不锈钢材质的特性调整材质参数，为底座、螺杆、螺母分别赋予抛光不锈钢材质，设置合适的反射率、粗糙度与环境贴图参数，还原不锈钢金属表面的高光反射与细腻金属质感，渲染时采用柔和的侧上方打光方案，突出支撑脚的结构轮廓与金属光泽，对螺纹牙型、六角棱边、底座锥面等细节做重点光影表现，清晰呈现各部件的结构形态。设计思路上围绕输送机支撑的调平、承重核心需求展开，锥形底座增大与地面的接触面积，提升支撑稳定性，螺杆与螺母的配合结构可实现支撑高度的无级调节，满足不同工况下输送机的水平调平需求，全不锈钢材质的选型适配食品输送、潮湿工况等对防腐蚀有要求的使用场景，建模过程中严格遵循机械设计的尺寸规范，各部件的配合间隙、螺纹参数、结构强度预留均符合通用五金配件的设计标准，完成的三维模型可直接用于装配验证、工程出图以及产品渲染展示，完整还原了可调不锈钢输送机脚的真实结构与外观特征。
