工业机柜用转舌式圆柱凸轮锁具结构

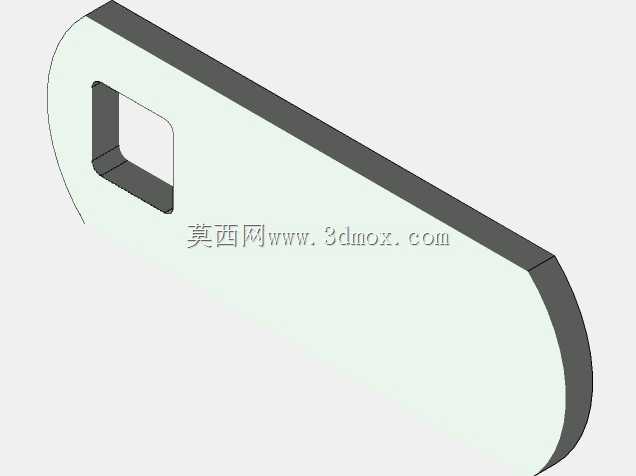

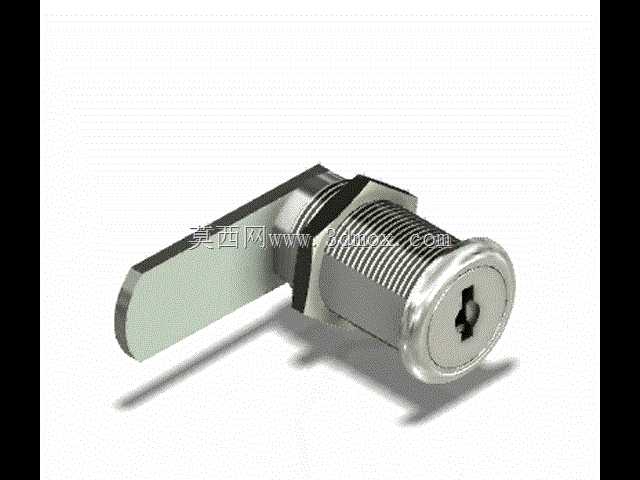

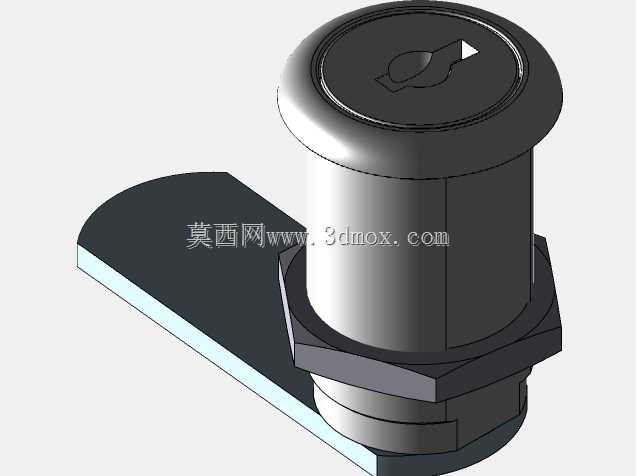

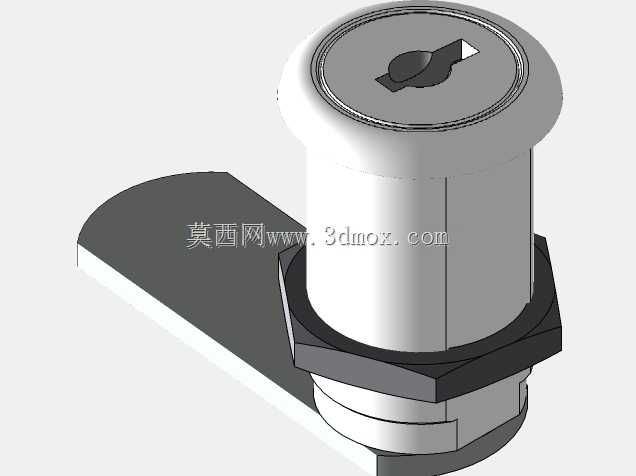

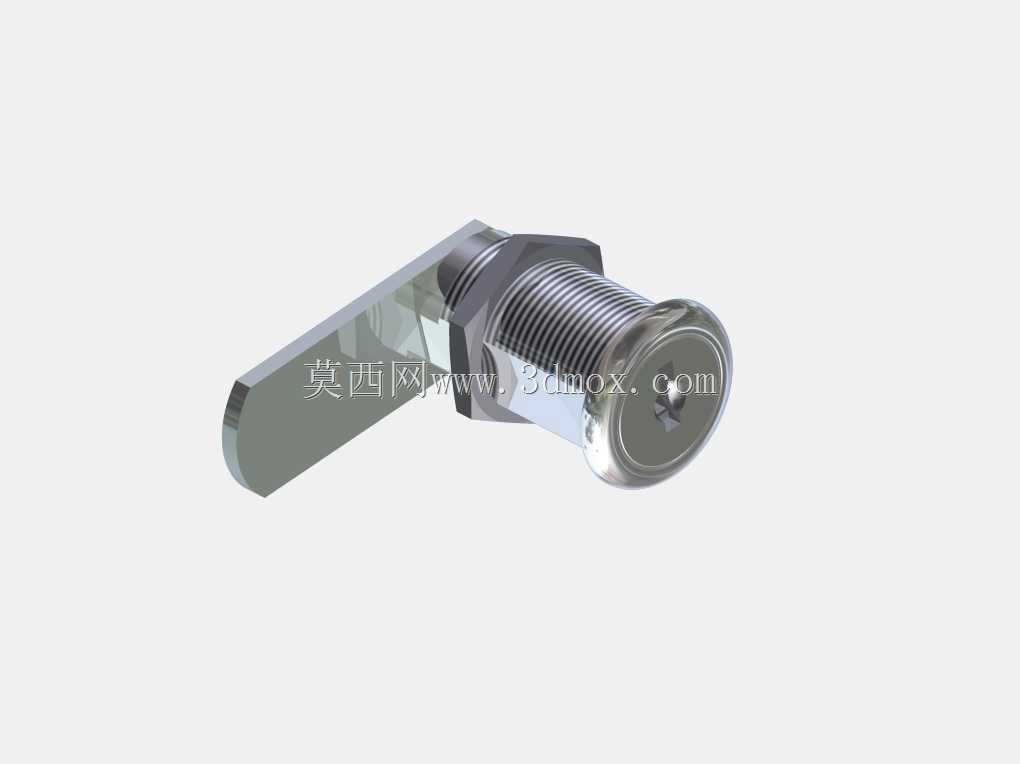

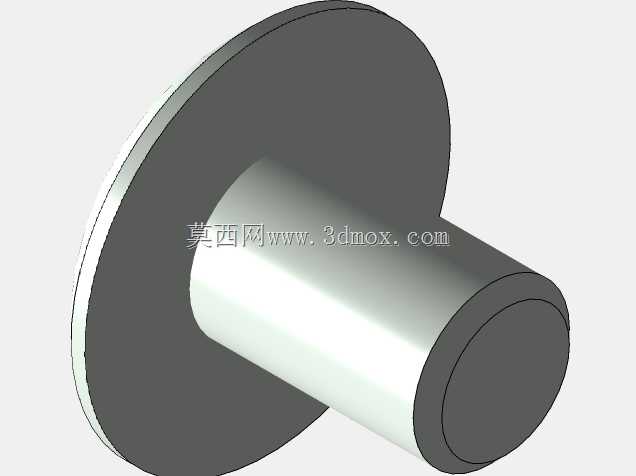

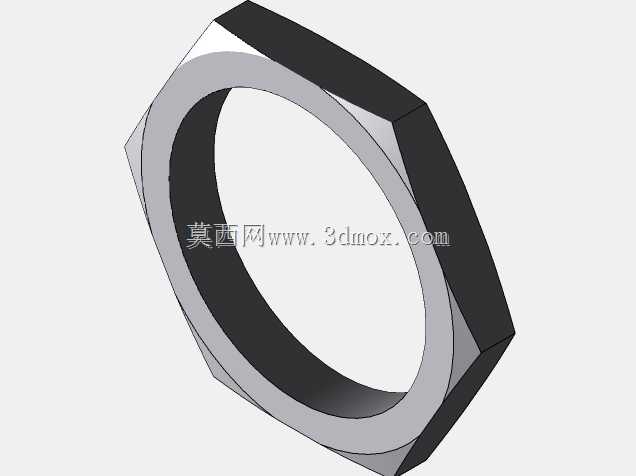

这款凸轮锁是工业柜体防护领域应用极为广泛的机械式锁止构件，常被用于各类电气控制柜、工业设备机箱、户外通讯机柜、配电箱柜、储物柜体以及小型设备舱门的锁合固定场景，承担着限制非授权开启、保障柜体内部元器件安全、维持柜体封闭防护性能的核心作用，是工业五金配件中兼顾实用性与可靠性的典型锁具品类。从功能特性来看，该锁具采用经典的凸轮转舌工作原理，锁芯主体通过带外螺纹的圆柱套筒实现与柜体门板的安装固定，配套的锁舌构件随钥匙转动完成90度范围内的旋转动作，转动到位后锁舌卡入柜体预设的挡边或卡槽结构内，实现门板与柜体框架的刚性锁合，解锁时反向转动钥匙即可带动锁舌脱离卡位，实现门板的顺畅开启，整体锁止动作干脆无卡顿，锁合状态下具备可靠的防松脱性能，可适配日常开关频次较高的柜体使用场景，同时锁芯端面做了平整化处理，无突出的尖锐结构，既可以避免意外剐蹭，也能降低外力撬动的受力点，提升基础防破坏能力。在设计思路上，这款锁具优先考虑了工业场景的安装通用性与使用耐久性，整体采用同轴圆柱式主体结构，锁芯与外壳之间做了精密的间隙配合，既保证转动顺滑无卡滞，也能减少粉尘、水汽从配合间隙进入锁体内部的概率，适配多数工业现场的复杂使用环境；锁舌部分采用扁平长条形的金属构件，与锁芯输出端采用刚性连接，可根据不同柜体的门板与框架间隙调整锁舌的安装角度，无需额外定制特殊配件即可适配多种安装尺寸的柜体，大幅降低了现场安装的适配成本。从外形尺寸与安装边界来看，该锁具的主体为带标准外螺纹的圆柱结构，安装时仅需在柜体门板上开设对应直径的圆形安装孔，将锁体从门板外侧穿入孔位后，在门板内侧通过配套的六角薄螺母与锁体螺纹啮合锁紧，即可完成锁体的固定，无需复杂的开孔工艺或额外的安装固定座；锁体的轴向长度适配常规厚度的金属门板，不会因锁体过长突出门板内侧干扰内部元器件排布，也不会因长度不足导致螺母无法锁紧；锁舌的转动半径经过合理设计，转动过程中不会与门板内侧的加强筋、走线槽等常见结构发生干涉，锁合状态下锁舌与柜体挡边的搭接量经过优化，既保证足够的锁合强度避免受外力冲击时意外脱开，也不会因搭接量过大导致解锁后门板无法正常开启，整体安装边界宽容度高，可直接替换同规格的传统圆柱转舌锁，无需对现有柜体结构做二次改造。
