户外砖砌遮蔽式设备防护棚结构设计

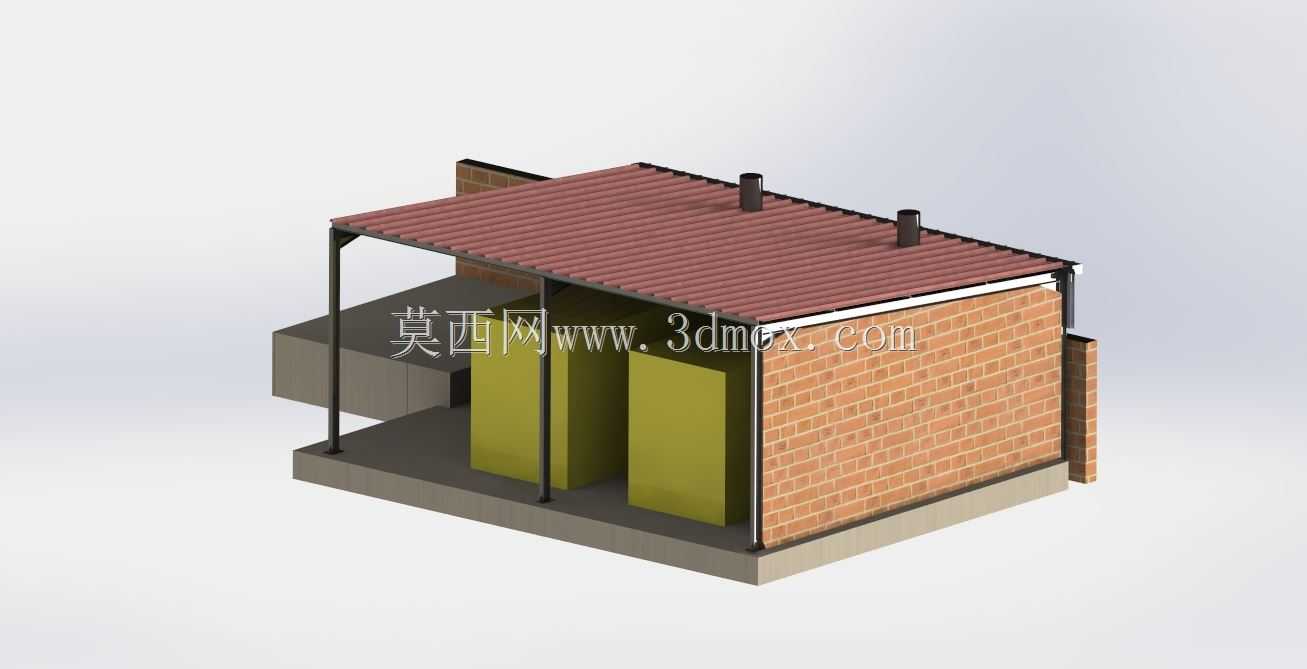

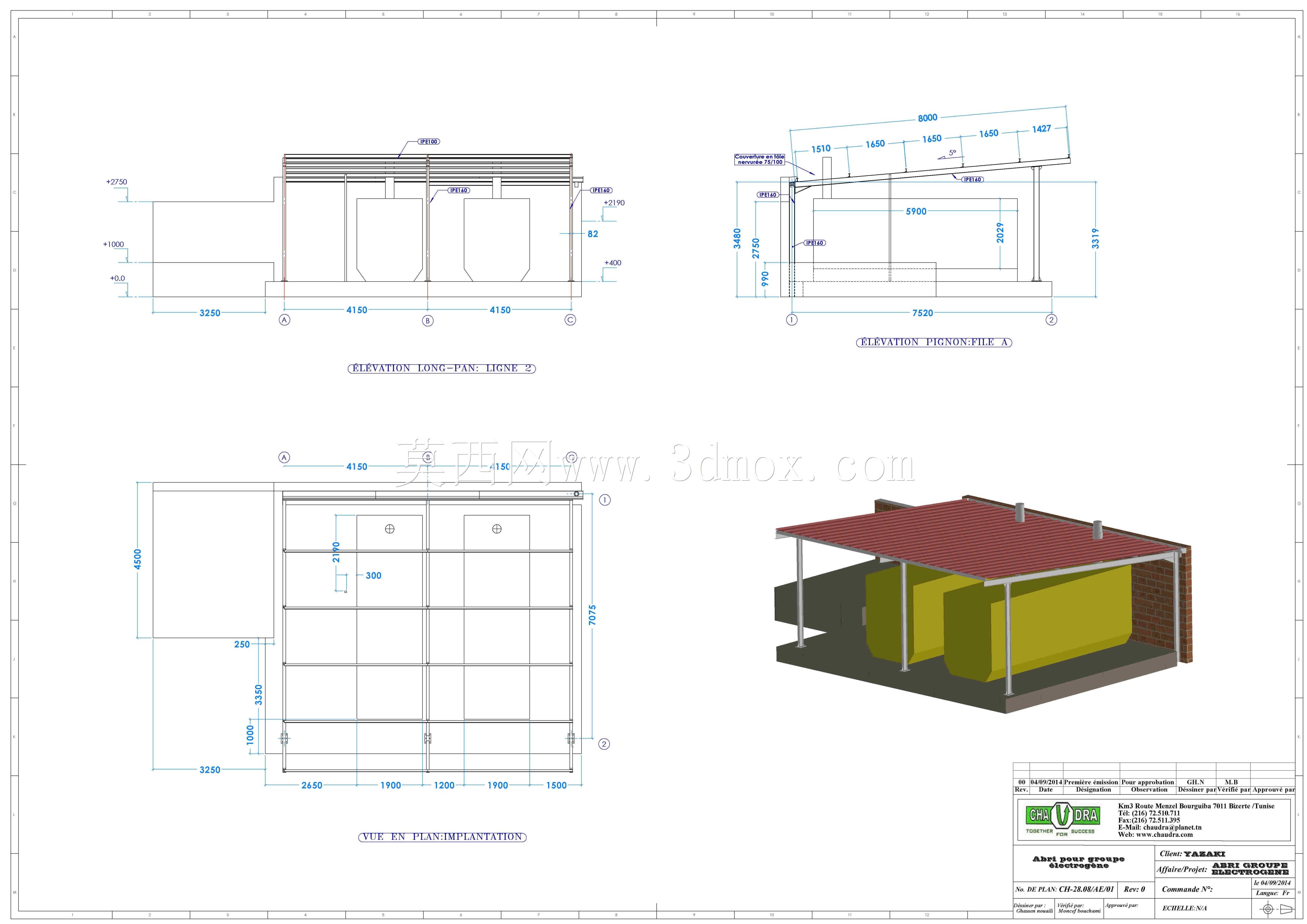

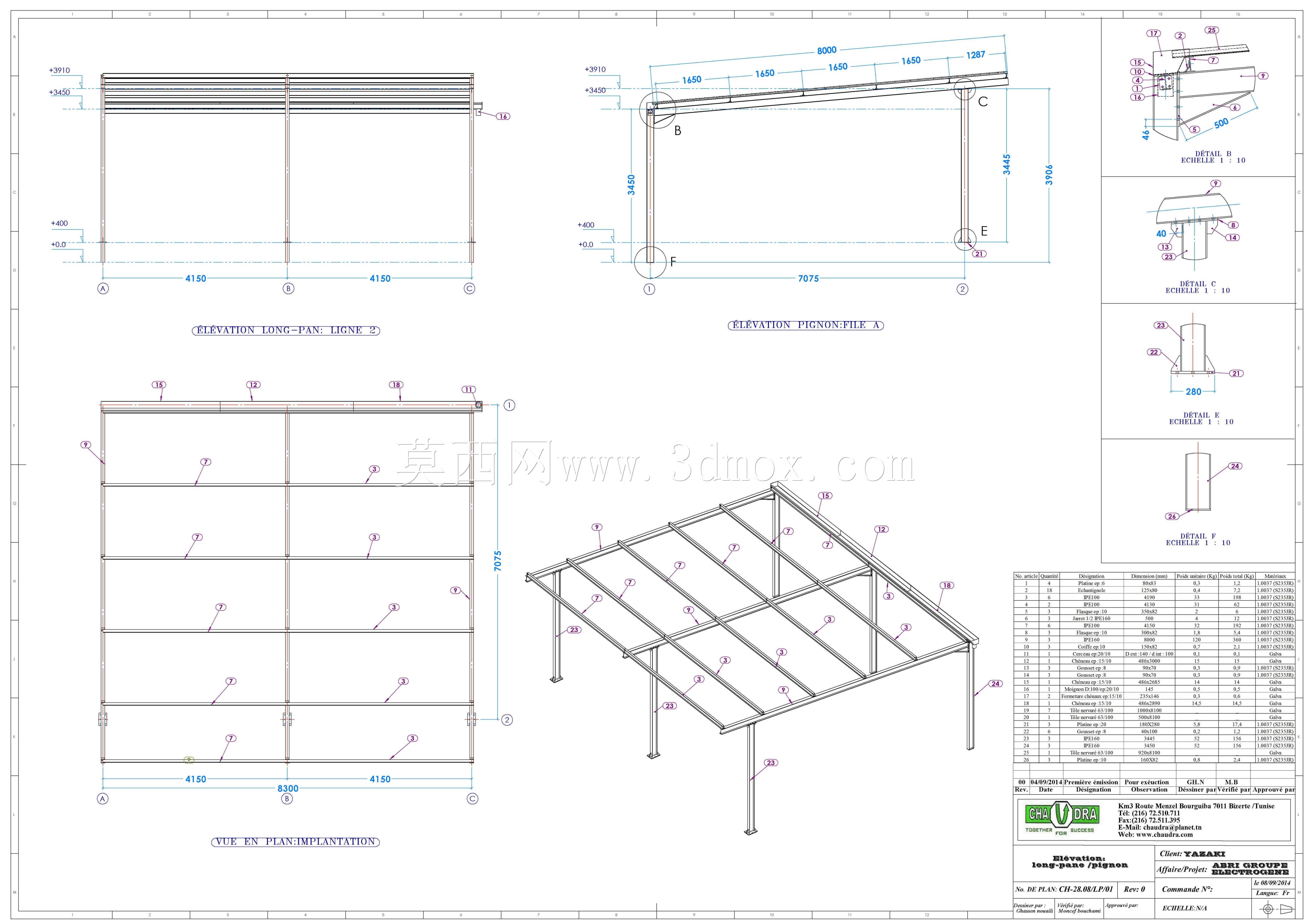

该遮蔽设施主要应用于厂区、园区户外场地，用于放置需要规避日晒雨淋的立式罐体类设备，常见于中小型储水、储油或者配套处理设备的户外布设场景，能够在不搭建全封闭厂房的前提下，为内置设备提供稳定的遮蔽防护，减少户外极端天气、紫外线照射、落尘杂物对设备外壳及外露管线的侵蚀，延长设备的户外使用寿命，同时兼顾一定的区域围挡作用，避免无关人员随意触碰运行中的设备，降低厂区户外设备的安全隐患。从实际用途来看，这类半敞开式遮蔽结构不需要完全封闭作业空间，既可以满足设备通风散热的运行需求，也能为日常巡检、简易维护操作留出足够的进出空间，侧面预留的开口位置可以对接设备的外接管线，适配多台立式罐体并排布设的使用需求，不需要针对单台设备单独做防护结构，整体布设成本更低，场地适配性更强。在功能特性上，该结构采用单侧砖砌墙体加三面开敞的设计，砖砌墙体具备良好的抗风、抗冲击性能，能够阻挡侧向的风雨直吹设备，顶部采用坡型彩钢瓦屋面，排水坡度合理，能够快速排走屋面雨水，避免屋面积水渗漏，屋面伸出的檐口可以在降雨时让雨水顺着檐口滴落至结构外侧，不会顺着侧边流到设备区域；支撑结构采用黑色金属立柱，连接底部混凝土基座与顶部屋面框架，整体结构稳定性强，能够抵御常规的户外风力荷载，底部的混凝土基座高出周边地面，可避免雨季地面积水倒灌进入设备放置区域，基座表面平整，能够直接承载立式罐体的重量，不需要额外做设备基础找平。设计思路上优先考虑户外长期使用的耐用性与施工便捷性，砖砌墙体采用常规标准红砖砌筑，材料获取容易，施工工艺成熟，后期维护成本低；彩钢瓦屋面重量轻，安装速度快，防水性能优异，适合这类小型遮蔽棚的快速搭建；金属立柱与基座、屋面框架采用刚性连接，结构节点简单可靠，不需要复杂的连接件即可完成装配；整体结构没有复杂的异形构件，所有部件都可以采用常规建材加工制作，现场施工不需要特殊的大型设备，能够快速完成搭建投入使用。从外形尺寸与安装边界来看，该遮蔽棚整体为长方体布局，内部净空尺寸能够满足三台立式罐体并排摆放的空间需求，预留的操作通道宽度足够人员携带简易工具通行开展巡检作业，砖砌墙体的高度与立式罐体的高度匹配，能够完全遮挡设备的侧向受风面，屋面檐口超出结构侧边一定距离，形成有效的防雨遮盖范围；安装时只需要提前平整场地，浇筑对应尺寸的混凝土基座，即可依次完成立柱、墙体、屋面的装配作业，整体结构的占地边界清晰，不需要额外占用周边的通道空间，适合在厂区边角空地、道路侧边等区域布设，不会对厂区的正常通行造成影响。
