立式支腿结构常压储油罐体设计

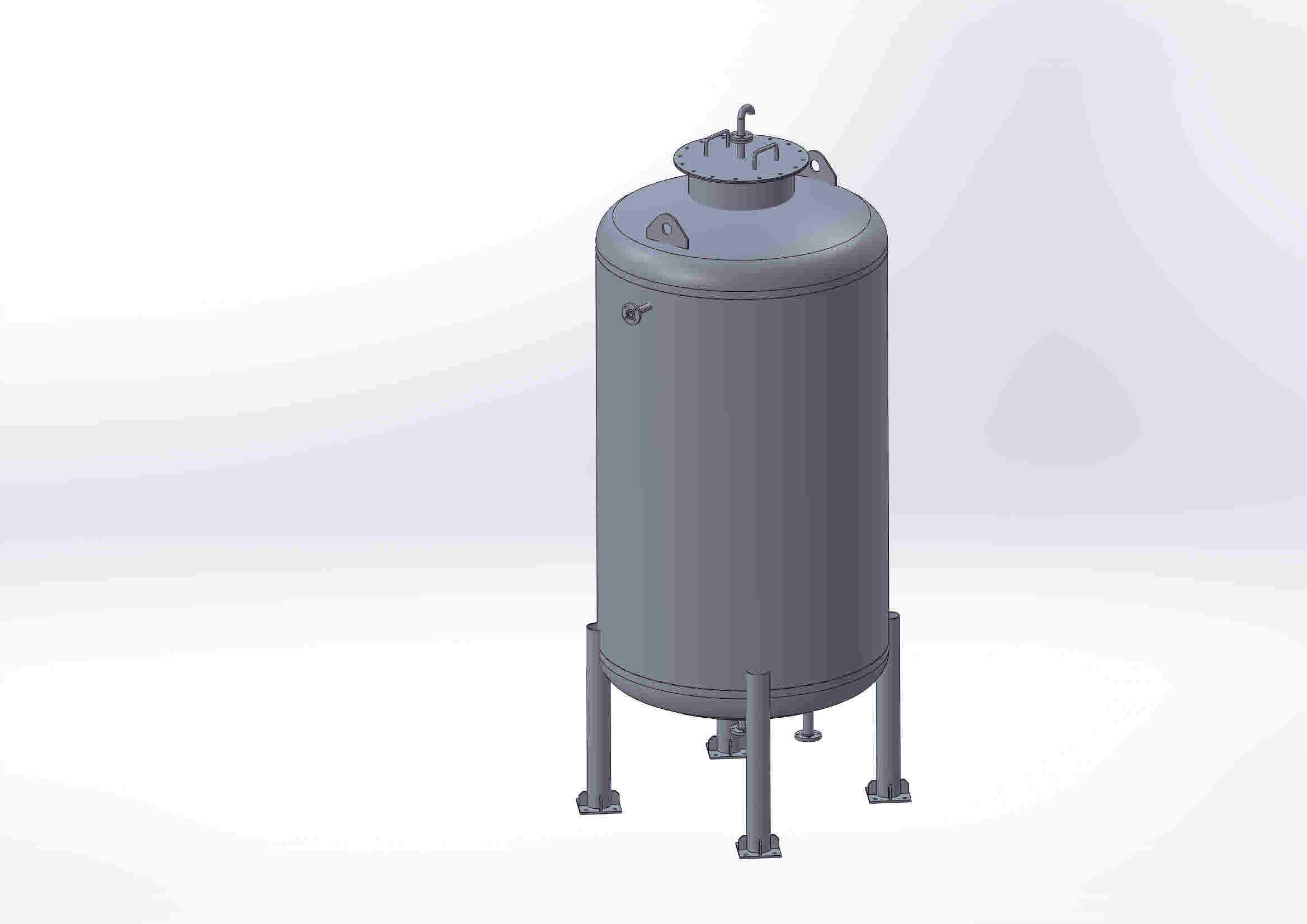

该立式储油罐体主要面向中小型生产车间油料暂存、小型加油站配套储油、工程机械维保站点油料储备、工业厂区废油回收暂存等应用场景，可满足常温常压下柴油、润滑油、液压油等非强腐蚀性油料的密闭存储需求，能够有效隔绝外界杂质、水汽进入存储油料内部，避免油料被污染或出现挥发损耗，同时配套的结构设计可适配常规油料输送泵的接驳作业，方便油料的加注与抽取操作。设备整体采用立式圆柱罐体结构，主体为等径圆柱形筒体，顶部采用标准椭圆封头结构，相比平封头可承受更高的内部微压，同时减少顶部积液残留；封头位置设置带锁紧结构的人孔组件，方便运维人员定期进入罐体内部开展清洁、检修作业，人孔旁配套设置吊装吊耳，方便罐体的整体吊装转运，同时预留了液位计接口、呼吸阀接口、油料加注接口，可根据实际使用需求选配对应的外接配件。罐体底部采用锥形收口结构，可让罐内沉积的杂质向底部中心汇集，底部设置排污接口，方便定期排出罐底沉积的水渣与杂质，同时设置主出油接口，位置略高于排污口，避免抽取油料时带出底部沉积杂质。支撑结构采用四根等长的圆柱形支腿，支腿底部搭配方形安装底板，底板上预留螺栓安装孔，可通过膨胀螺栓将罐体固定在硬化的混凝土地面上，支腿与罐体之间采用加强筋板焊接连接，提升支撑结构的抗倾覆能力，即使在满载油料的状态下也能保持结构稳定，支腿的高度预留了足够的底部操作空间，方便工作人员在罐体下方接驳阀门、管道，开展排污、出油作业。设计过程中优先考虑了罐体的结构强度与使用便利性，筒体壁厚根据常压存储的需求做了合理匹配，既避免壁厚过薄导致罐体易变形、易腐蚀破损，也避免壁厚过厚造成材料浪费、整体重量过大增加安装难度；所有接口的位置都做了操作空间预留，避免外接阀门、管道时出现操作干涉，罐体的外表面做了圆滑过渡处理，没有尖锐棱角，减少生产安装过程中的磕碰风险。外形尺寸方面，罐体整体高度适配常规室内厂房的层高限制，筒体直径控制在合理范围内，既保证足够的存储容积，也不会占用过大的地面安装空间，安装边界以四根支腿的底板外沿为基准，安装时只需保证基准范围内的地面平整硬化，预留出侧面人孔开启、底部管道接驳的操作空间即可，无需额外搭建复杂的支撑平台，降低现场安装的成本与施工难度。
