立式拱顶外盘梯工业储液罐体设计

该立式储液罐体主要面向石油化工、粮油加工、市政水处理、大宗液态物料仓储领域的常压储料场景，可用于存储常温状态下的原油、成品油、工业用水、非强腐蚀性液态化工原料、食用植物油等介质，是液态物料仓储环节的核心承载设备，能够为生产厂区、中转仓储基地提供稳定的大容量密闭存储空间，减少液态物料存储过程中的挥发损耗、外界杂质污染问题，同时规避露天存放带来的雨水侵入、物料变质风险。

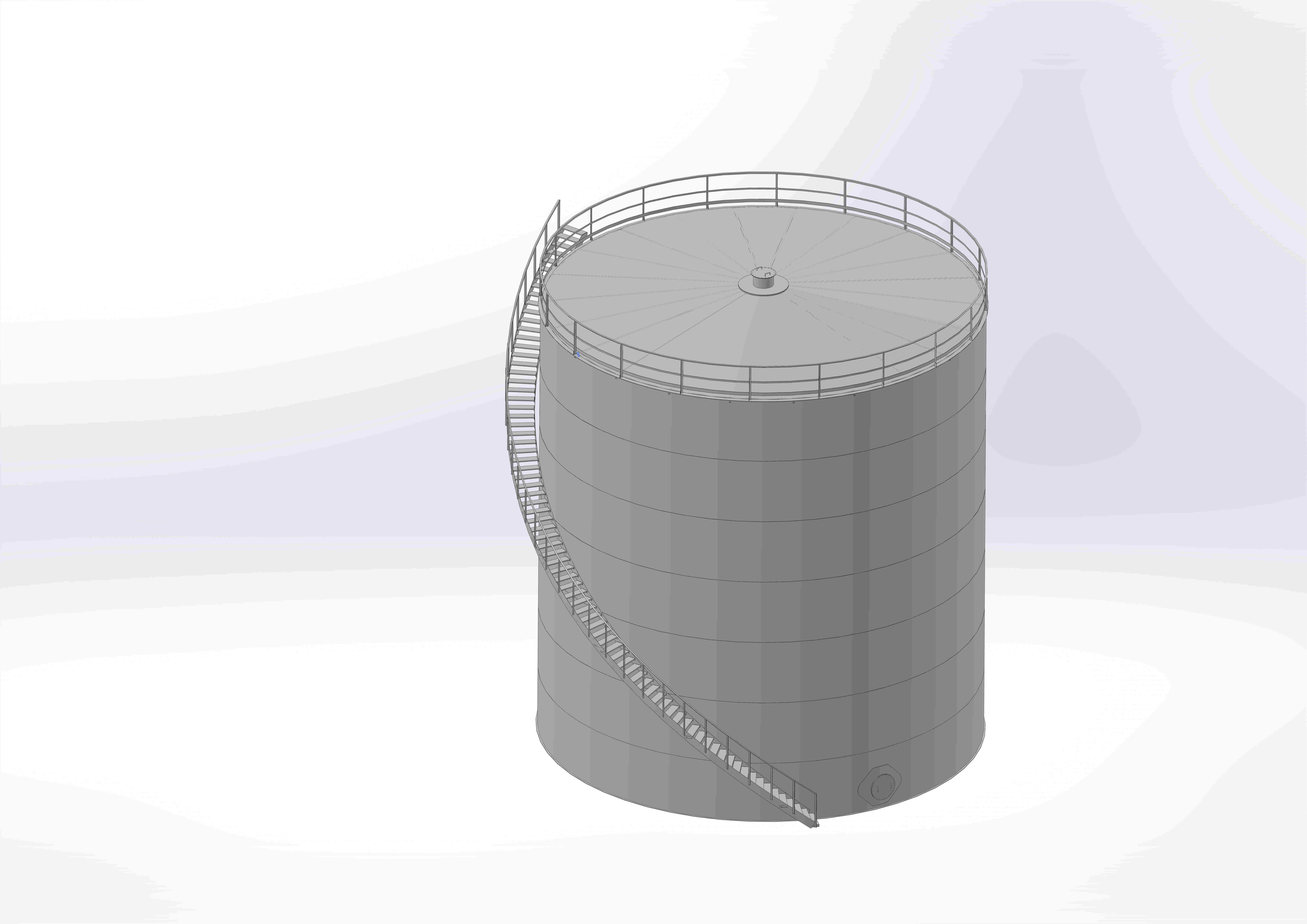

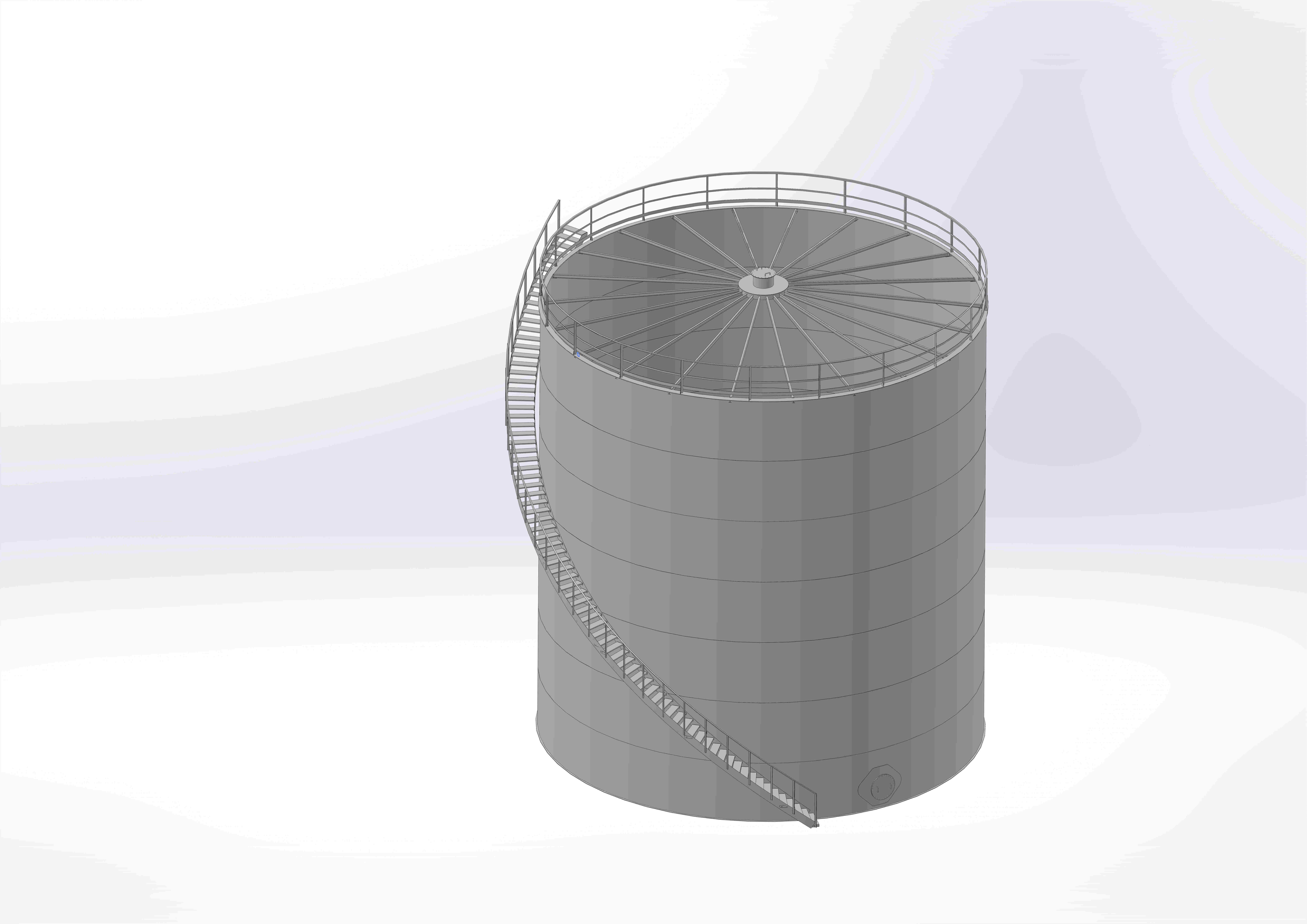

从功能特性来看，该罐体采用立式圆筒形结构设计，底部为平底结构可直接放置于经过硬化处理的钢筋混凝土基础之上，无需额外搭建复杂的支撑框架，能够最大化利用垂直方向的空间，在同等占地面积下实现远大于卧式储罐的存储容积；顶部为拱顶结构，相比平顶设计具备更优的结构受力性能，可均匀承载顶部积雪、检修人员行走带来的载荷，同时拱顶的弧形结构能够引导罐顶积水自然流向边缘排水槽，避免罐顶长期积水造成的板材腐蚀问题。罐体外侧设置的螺旋盘梯从地面位置一直延伸至罐顶平台，梯段全程贴合罐壁走向布置，相比直爬梯具备更平缓的通行坡度，可供巡检、检修人员平稳上下，同时盘梯外侧设置连续防护栏杆，可避免人员通行时发生坠落风险；罐顶周边设置一圈闭合的安全防护栏杆，为罐顶的阀门操作、液位检测、检修维护作业提供可靠的安全防护边界。

在设计思路上，该罐体遵循常压立式储罐的受力分布逻辑，罐壁板材采用变厚度设计思路，下部罐壁承受更高的液柱静压力，对应选用更厚的板材，上部罐壁受力较小则选用较薄板材，在保证整体结构强度满足满载工况要求的前提下，尽可能减少不必要的材料消耗，控制整体制造成本。罐体底部设置有进出料接管接口，可对接厂区的物料输送管线，实现物料的泵入与输出，罐顶预留有液位计安装口、呼吸阀接口、人孔结构，可满足日常液位监测、罐内压力平衡、定期内部检修清理的功能需求。

从安装边界来看，该类大容积立式储罐安装前需要对场地基础进行找平压实处理，保证基础平面的水平度误差控制在允许范围内，避免罐体安装后出现局部应力集中造成的罐体变形；安装时需要在罐底与混凝土基础之间铺设防腐垫层，隔绝土壤中的腐蚀介质接触罐底板材，延长罐体的整体使用寿命；盘梯与罐壁之间采用分段焊接连接，安装过程中需要逐段校准梯段的水平度，保证踏步面处于水平状态，避免人员通行时出现打滑踏空问题；罐顶栏杆安装完成后需要做载荷测试，保证防护结构能够承受人员倚靠、意外冲击下的受力要求，整体安装完成后需要进行充水试漏、沉降观测，确认罐体无渗漏、基础沉降均匀后方可投入正式使用。
