工业立式斜撑型钢制承载支架结构设计

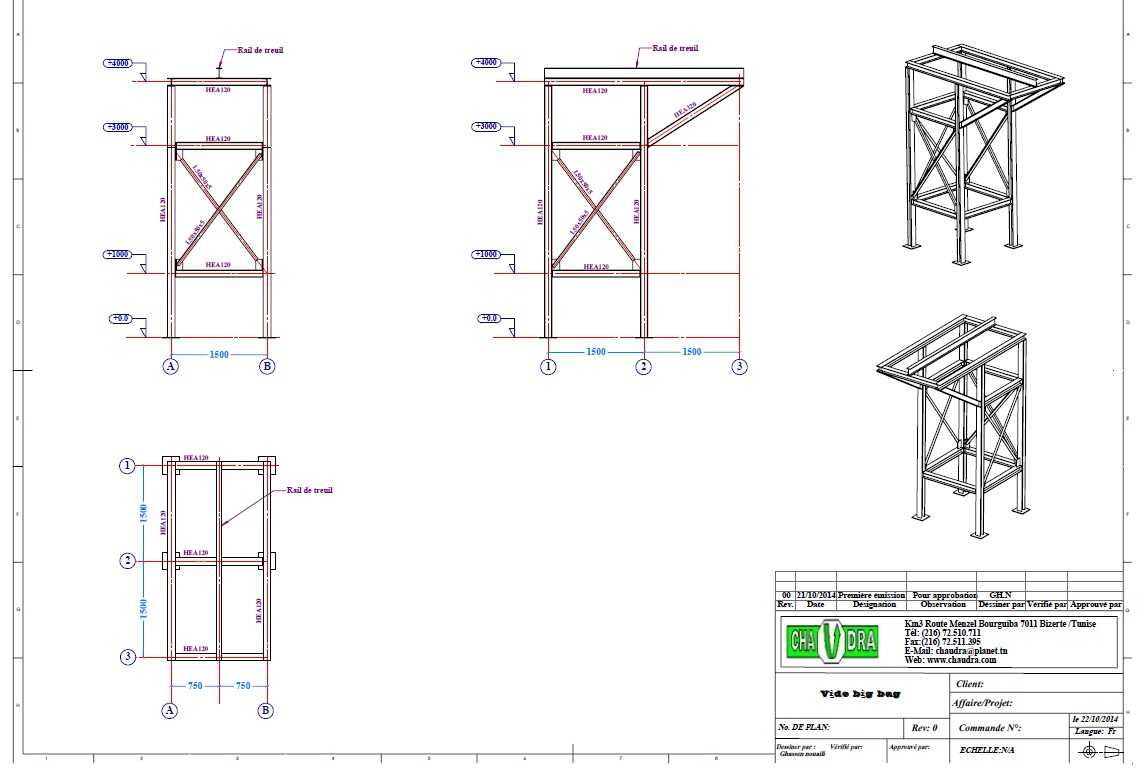

该立式承载支架主要应用于工业生产场景中的设备承托、物料高位暂存以及生产线旁的工装搭载环节，常见于机加工车间、装配流水线侧方、小型设备集成工位等场景，可作为轻型加工机头、电控箱组、小型物料料斗的承载基体，替代传统焊接简易支架，为上部搭载的部件提供稳定的安装基准与受力支撑。从实际用途来看，该支架可适配多类需要高位布置的轻型工业部件，上部带斜向延伸的悬挑结构可满足部件探出安装的需求，避免安装后部件与支架主体产生空间干涉，下部的交叉斜撑结构可抵消上部承载带来的侧向倾覆力矩，即使在支架承受偏载力的工况下，也能保持整体结构的稳定性，不会出现框架形变、立柱偏移的问题。在功能特性上，该支架采用等截面型钢作为主立柱与横梁材料，所有连接节点均采用刚性连接设计，交叉腹杆采用对称布置形式，可将上部传递的竖向荷载均匀拆分至四根主立柱，再通过底部的安装脚板传递至安装地面，整体受力路径清晰，无应力集中的薄弱节点；支架分层设置的横向横梁可作为中间承载层，用于放置配套的附属配件或管线固定座，方便现场布线与配件收纳，悬挑部位的斜向支撑直接连接主立柱与悬挑横梁端部，可大幅提升悬挑部位的承载上限，避免悬挑端受载后出现下挠变形。从设计思路来看，该支架优先考虑了现场安装的便捷性与结构的冗余强度，所有构件均采用标准化型钢下料制作，无需复杂的异形加工，现场可通过螺栓拼接或整体焊接完成组装；设计时充分考虑了安装边界的限制，支架整体为窄长立式布局，横向占用空间较小，可适配车间内狭窄的安装空位，底部脚板预留的安装孔位可适配常规的膨胀螺栓固定规格，无需额外制作安装过渡板。在外形尺寸与安装边界上，支架横向总宽度控制在常规工位的允许占用范围内，竖向总高度适配多数人工操作位的上部空间需求，悬挑端探出长度满足常规部件的安装避让距离，底部安装时仅需平整的硬化地面即可完成固定，无需额外做预埋基础，整体安装后外轮廓无突出的尖锐构件，不会对现场操作人员的通行造成阻碍，支架侧面预留的横梁空位可根据实际使用需求加装防护网板或管线卡槽，适配不同场景下的使用需求。
