越野赛车管式防滚车架三维结构设计

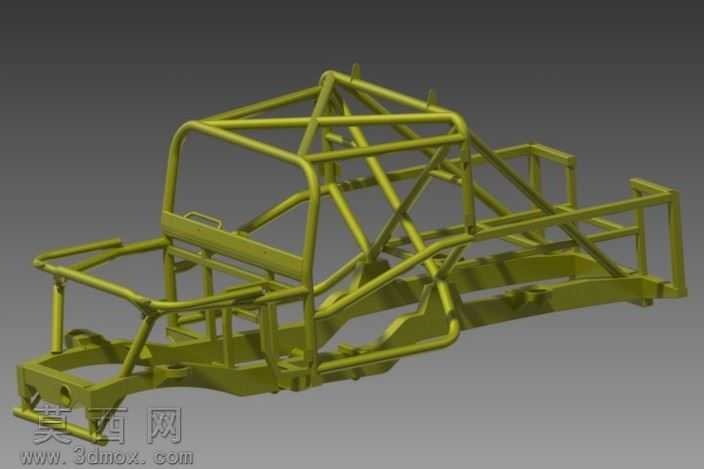

本作品为越野赛车管式防滚车架的三维结构设计，建模过程依托参数化三维设计软件完成，整体采用空间管桁架结构形式，完全遵循越野赛事的车体结构安全规范与越野行驶的力学性能要求开展设计。建模阶段首先搭建整车坐标基准体系，依据越野赛车的轮距、轴距、驾驶舱人机工程尺寸、动力总成安装空间等核心参数，确定主环、前环、侧边防撞梁、底盘纵梁、横梁等核心管件的空间定位点，每一段管件的路径都经过曲率连续性校验，避免弯管加工时出现管壁褶皱、应力集中的问题。所有管件连接节点均做了相贯线精准裁切处理，确保管件之间能够完全贴合焊接，不存在虚接、错位的结构缺陷，从建模层面还原了真实管式车架的焊接工艺要求。材质设定上，主体车架选用高强度合金结构钢材质参数，渲染时赋予金属哑光黄绿色漆面效果，既还原了越野赛车车架常用的防护涂层质感，也能清晰呈现每一段管件的空间走向与连接关系；底盘安装位、悬架固定座等受力集中区域，单独赋予金属原色材质，突出这些关键承力部位的结构细节。结构设计层面，驾驶舱区域采用双层环形防滚结构，主防滚环、前防滚环与斜向加强撑形成稳定的三角受力结构，能够在车辆发生翻滚、侧向撞击时有效分散冲击力，保障驾驶舱生存空间；底盘部分采用变截面纵梁设计，前部预留发动机、转向系统的安装点位，中部设置座椅、油箱的固定接口，后部延伸出悬架、减震器的安装支座，所有安装孔位的位置度、同轴度都经过参数校验，可直接对接后续的零部件装配工作；侧边防撞梁采用斜向交叉撑结构，在控制整体重量的前提下大幅提升车架的抗扭刚度，满足越野路面非对称载荷下的结构强度要求。渲染阶段采用工作室均匀布光方案，通过多角度光源照射凸显管件的圆柱轮廓与空间层次，背景选用中性灰色调，避免多余元素干扰车架结构的展示，视角选取前侧45度俯视角度，能够同时呈现车头结构、驾驶舱防滚架、底盘纵梁与后部车架的整体布局，让观者快速理解整个管式车架的空间构造逻辑。整个设计兼顾了赛事安全规范、越野行驶性能与加工工艺可行性，可作为越野赛车开发、管架结构设计的参考三维模型。
