汽车传动系统三脚式等速万向接头结构

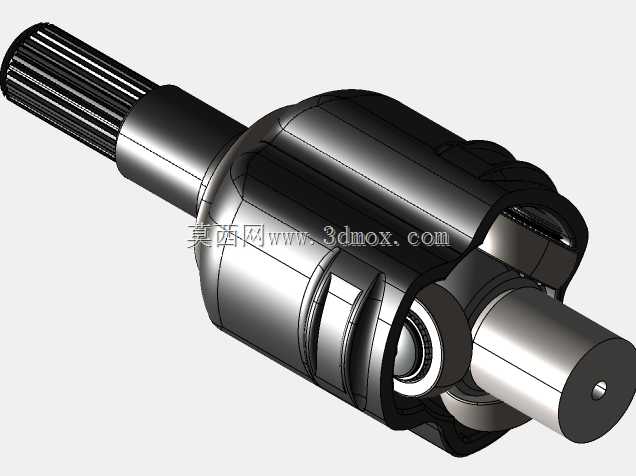

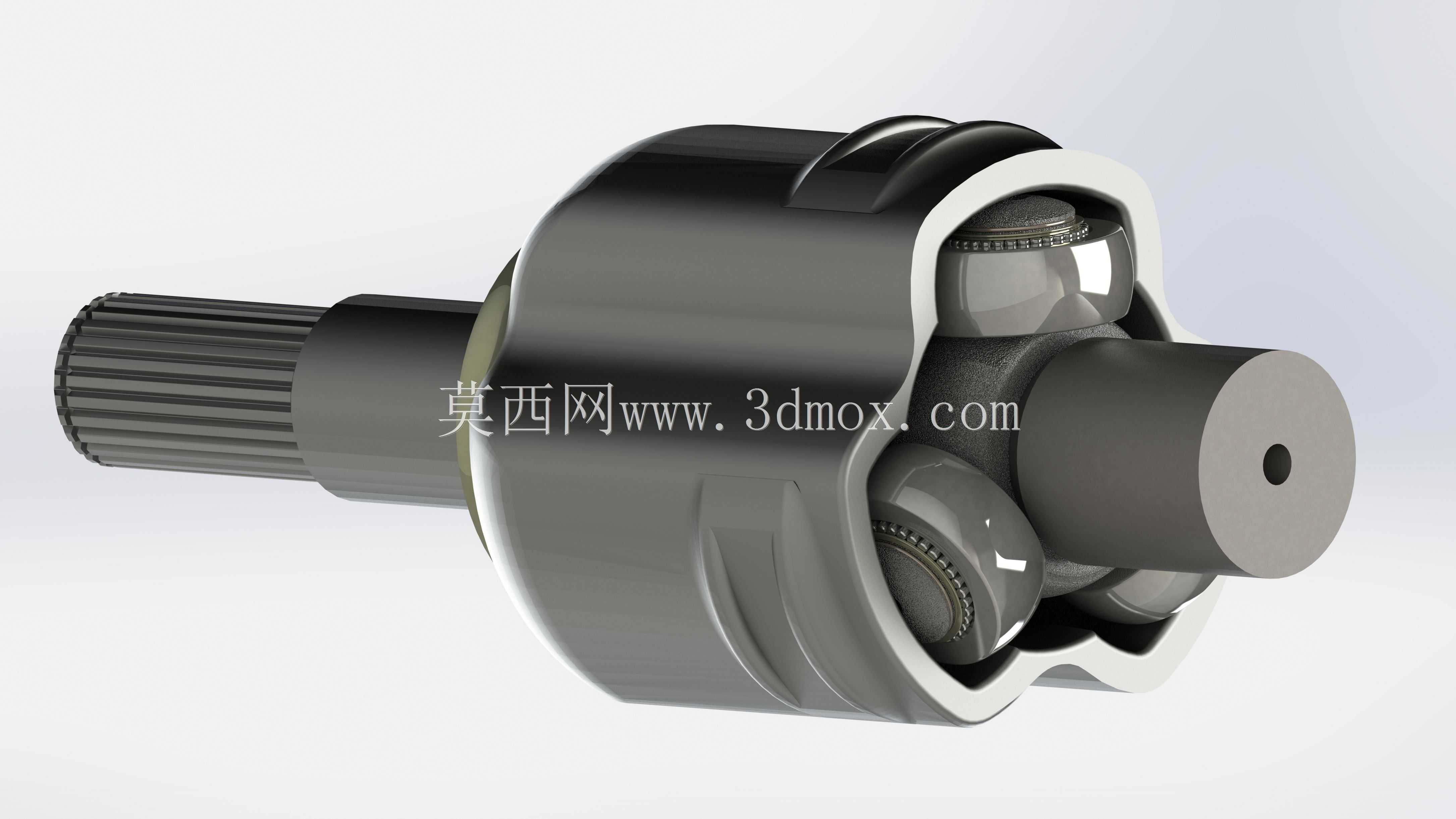

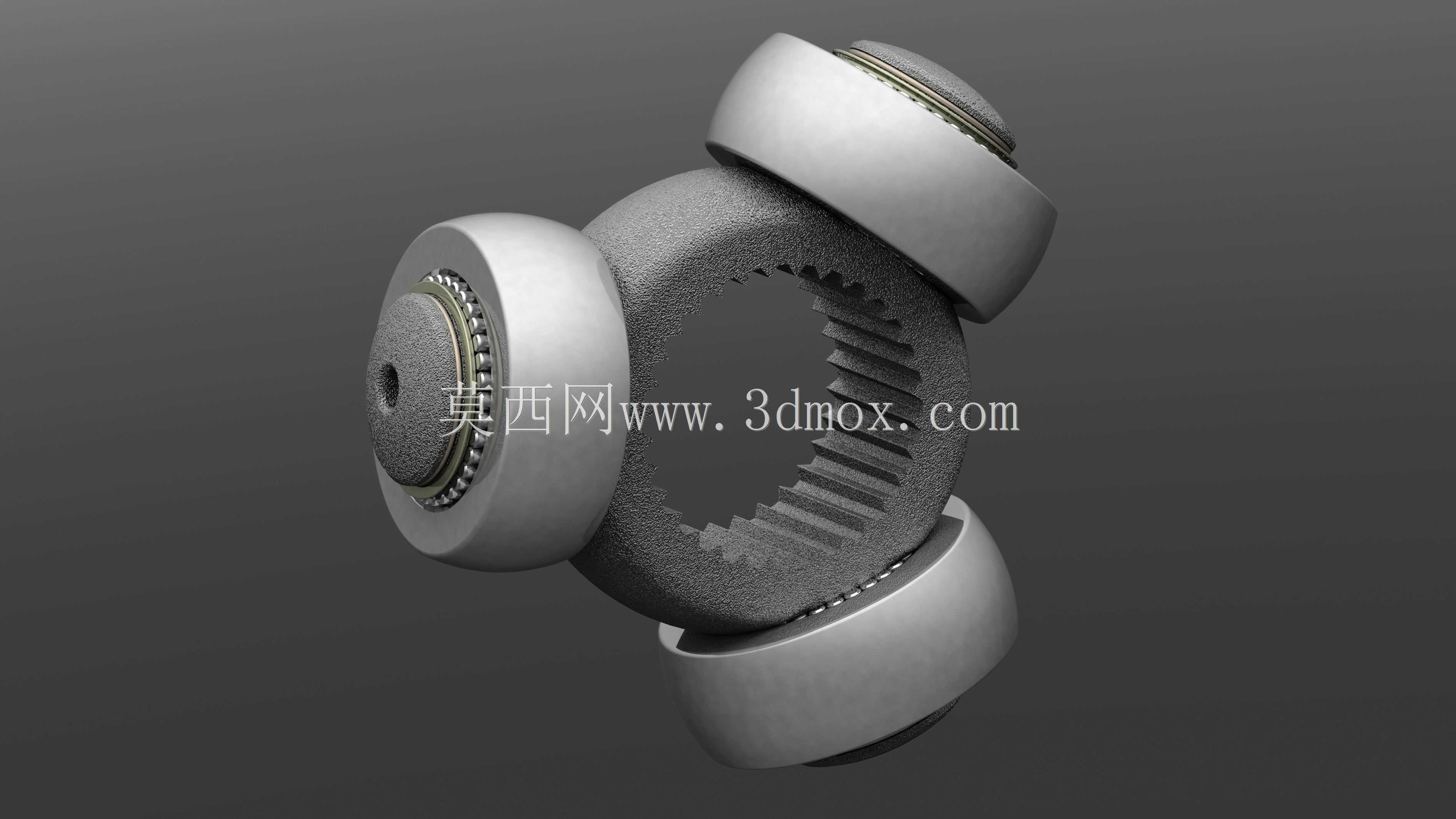

该三脚架接头是前置前驱车型传动系统中的核心等速万向传动部件，主要应用于汽车半轴靠近变速箱侧的内万向节位置，承担着在车轮随悬架跳动、转向产生角度变化与轴向位移的工况下，稳定将变速箱输出的扭矩无差速损耗传递至驱动轮的核心作用，适配多数家用乘用车型的前驱传动布局，也可在部分四驱车型的前桥半轴传动段使用，能够补偿悬架跳动带来的传动轴长度变化与角度偏移，避免传动过程中出现扭矩波动、传动卡滞或异响问题。从功能特性来看，该三脚式万向接头相比传统球笼式等速万向节，具备更大的轴向滑移余量，可更好适配前悬架上下跳动时的半轴长度伸缩需求，运转时摩擦阻力更小，传动效率更高，同时三脚支撑结构的载荷分布更均匀，能承受更大的轴向冲击载荷，适配日常行驶中频繁加减速、颠簸路面带来的传动冲击，有效降低传动系统的磨损速率，延长半轴总成的使用寿命。在设计思路上，该接头采用三球销式核心结构，三个均匀分布的球面滚针轴承分别嵌入三柱槽壳的对应滚道内，通过滚针轴承的滚动接触替代滑动摩擦，既保证了角度偏转时的等速传动特性，又实现了轴向的顺畅滑移；输入端设计有标准渐开线花键轴，用于和变速箱差速器侧的输出花键套啮合传递扭矩，花键参数匹配主流乘用车型的差速器接口规格，三柱槽壳的内腔滚道采用等距圆弧曲面设计，保证三个球销在任意偏转角度下都能保持均匀接触，避免局部应力集中；外部壳体采用一体化锻造成型结构，兼顾结构强度与密封安装边界，壳体端部预留有防尘罩卡接槽位，可配套安装橡胶防尘套隔绝外界泥沙、水汽进入接头内部，避免滚道与轴承出现异常磨损。从安装边界来看，该接头的花键轴直径、有效啮合长度、三柱槽壳的外径、总成长度以及最大偏转角度均按照乘用车型前驱半轴的通用安装空间设计，可直接替换同规格的原厂内万向节部件，安装时仅需将花键轴插入差速器输出端，配套卡簧锁定轴向位置，另一端连接半轴杆部后卡紧防尘套即可完成装配，无需额外改动周边的悬架或变速箱部件，适配多数紧凑型、中型家用前驱车型的传动系统维修替换与改装升级需求，在日常工况下可稳定传递发动机输出的驱动扭矩，即使在最大偏转角度下也能保持平顺的传动表现，不会出现转向或颠簸时的传动抖动问题。
