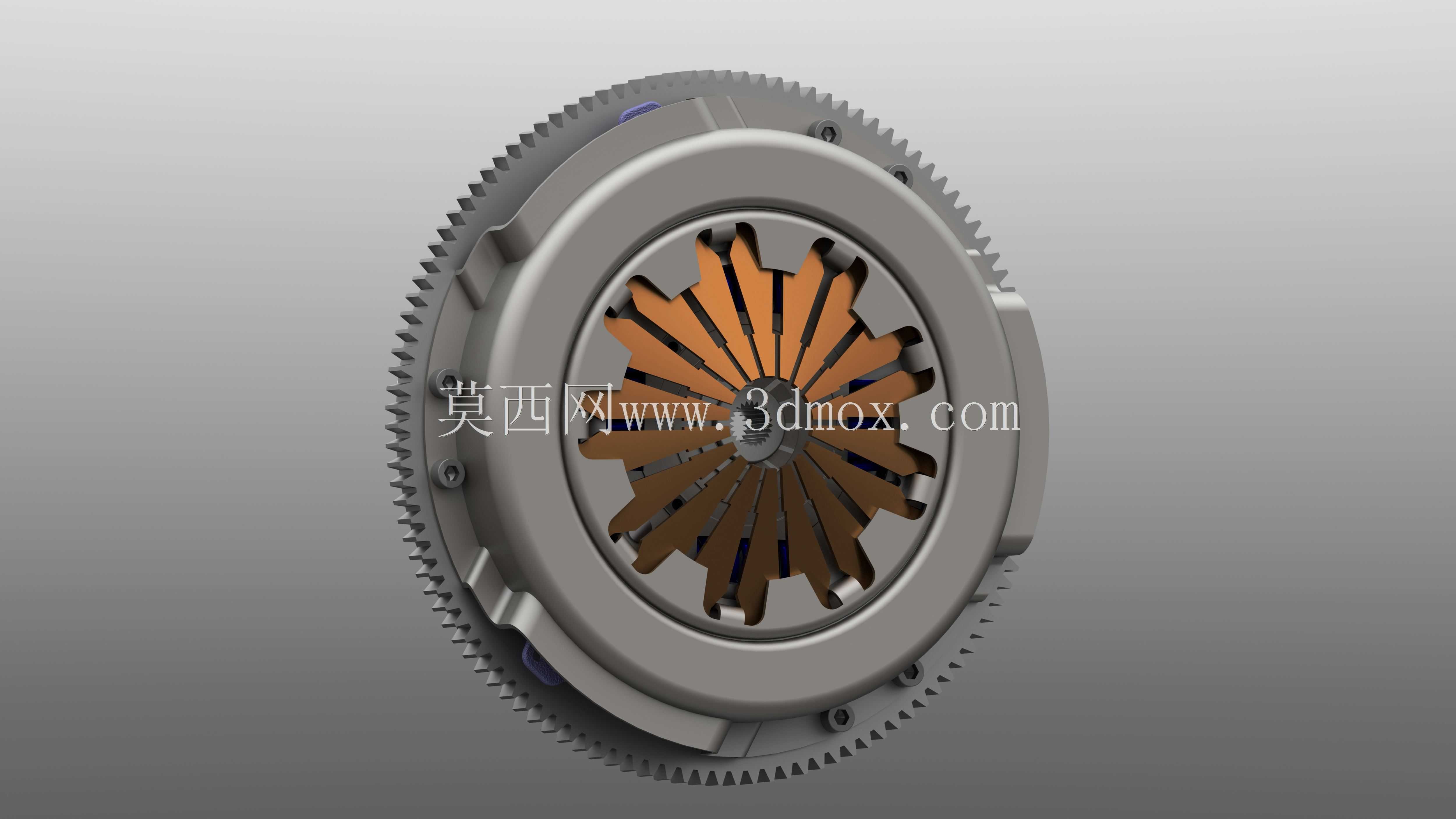

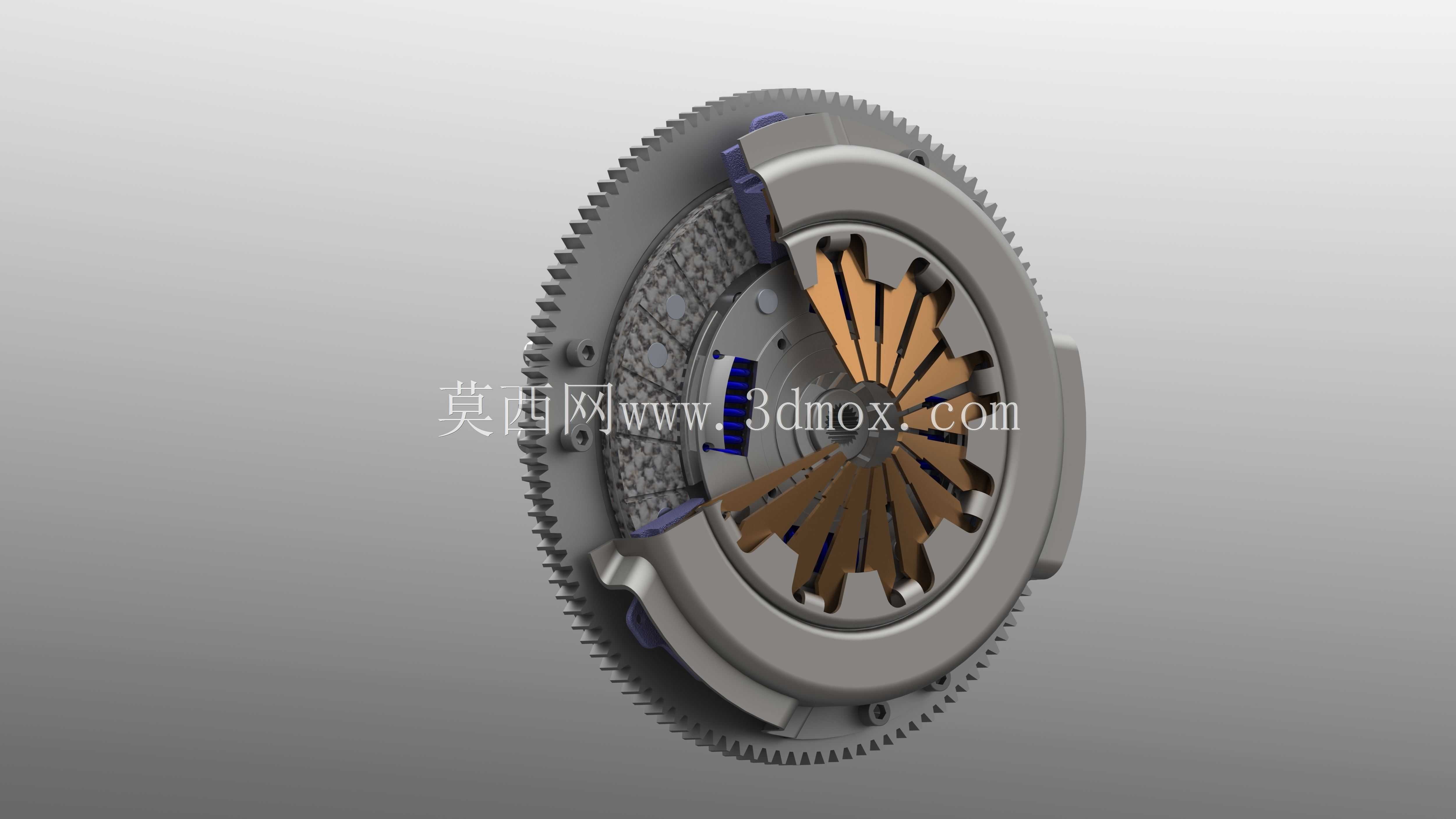

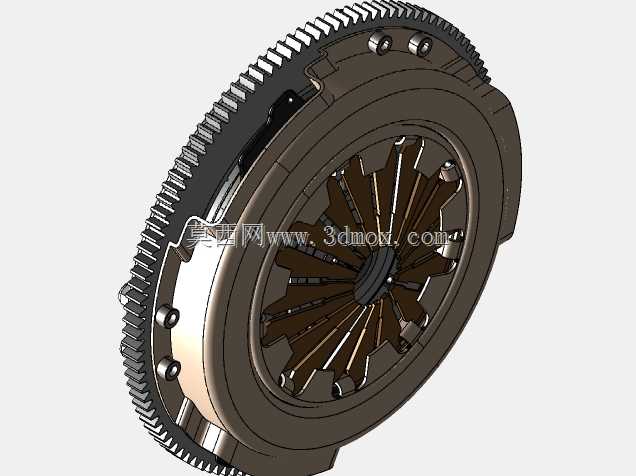

汽车传动系统膜片弹簧离合器结构设计

这款离合器总成是手动挡汽车传动系统中的核心衔接部件，布置于发动机飞轮与变速器输入轴之间，承担着动力接合、切断、过载保护的核心作用，直接决定车辆起步平顺性、换挡流畅度与传动系统的使用寿命。在日常车辆运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，带动压盘向后位移，解除对离合器从动盘的压紧力，此时发动机飞轮与从动盘之间的摩擦传动被切断，动力无法传递至变速器，驾驶员即可完成挡位切换操作；当踏板缓慢抬起时，压盘在膜片弹簧的弹力作用下逐步压紧从动盘，飞轮端的动力通过摩擦作用逐步传递至变速器输入轴，带动车辆平稳起步，避免传动系统受到刚性冲击。

从功能特性来看，这款离合器采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，整体轴向尺寸更紧凑，压紧力分布均匀，高速旋转时弹簧压紧力衰减小，能够在发动机高转速工况下保持稳定的摩擦传动力矩，同时膜片弹簧本身兼起分离杠杆的作用，大幅简化了整体结构，减少了易损零件数量，降低了日常维护的复杂度。从动盘部分带有轴向弹性波形片与扭转减振弹簧，能够吸收动力传递过程中的扭转振动，缓和传动系统的冲击载荷，避免变速器齿轮出现打齿异响，同时让摩擦片的接合过程更加线性柔和，降低驾驶员起步操作的难度。

设计过程中，首先围绕匹配发动机的最大输出扭矩确定摩擦片的有效半径、摩擦系数与所需压紧力，确保离合器的最大传动力矩留有1.5-2倍的安全余量，既能够可靠传递发动机全工况下的输出扭矩，又能在传动系统承受过大冲击载荷时通过摩擦片打滑实现过载保护，避免飞轮、变速器齿轮等核心部件出现断裂损坏。外形与安装边界设计上，离合器总成的外齿圈与发动机飞轮的安装止口精准匹配，周向布置的固定螺栓孔位置完全对应飞轮的安装点位，确保装配后整体同轴度符合公差要求，避免高速旋转时出现动平衡超差引发的整车抖动；从动盘的内花键参数与变速器输入轴花键完全匹配，保证轴向滑动顺畅无卡滞，总成的轴向厚度严格控制在动力舱预留的安装空间范围内，确保分离行程满足踏板操作的设计要求，不会出现分离不彻底或接合打滑的问题。压盘的散热结构经过优化，表面设置有径向通风槽，能够在离合器旋转过程中带动空气流动，带走摩擦片滑磨产生的热量，避免长时间半联动工况下摩擦片出现过热烧蚀的问题，延长摩擦片的使用寿命。
