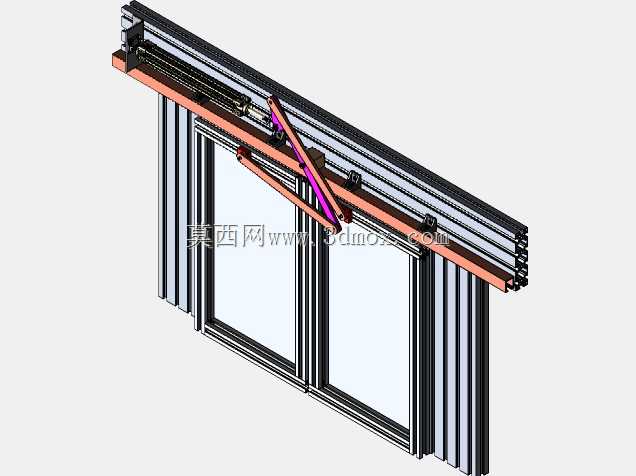

气缸驱动连杆式自动开关门执行机构

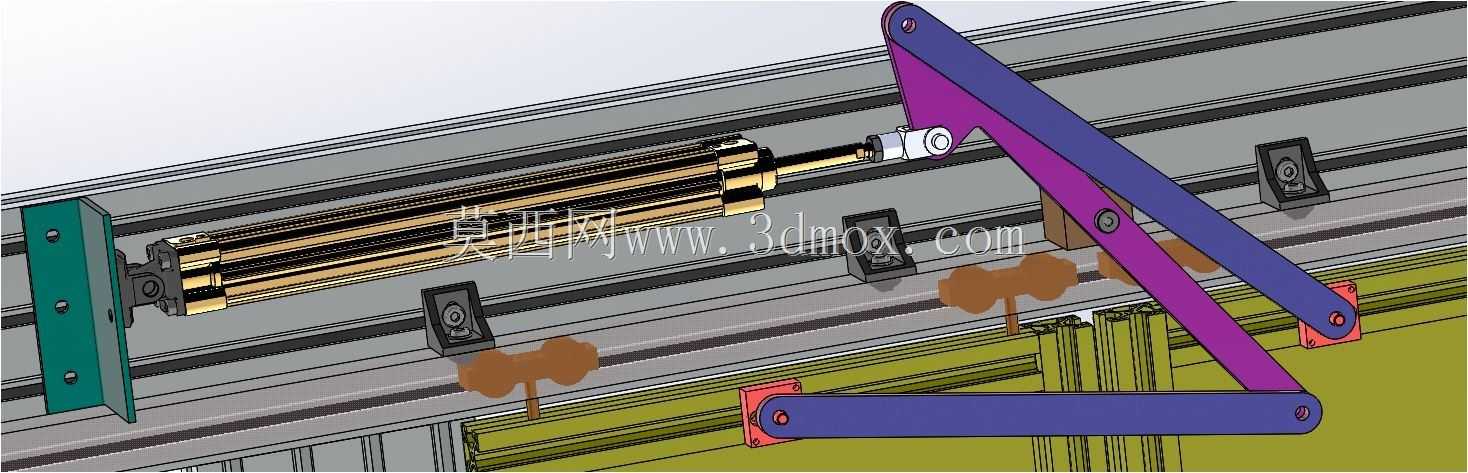

该套开关门执行机构主要应用于工业自动化生产线的防护舱门、设备检修安全门、流水线工位隔离门的自动启闭场景，可适配铝型材框架搭建的各类工业设备外围防护结构，替代传统人工开关门操作，有效降低作业人员手动操作的安全风险，提升生产线自动化运行的流畅度，在自动化装配线、检测工作站、设备安全防护隔断等场景中均可适配使用。整套机构以标准笔型气缸作为动力输出源，通过两组对称布置的铰接连杆将气缸的直线往复运动转化为门体的绕轴摆动启闭动作，相比齿轮齿条、同步带等传动形式，连杆传动具备更高的结构刚性，传动过程无间隙，开关门动作平稳无卡顿，可承受门体自身重量带来的径向载荷，长期运行不易出现传动松垮、位置偏移的问题。设计过程中充分考虑了安装适配性，气缸尾端采用铰接式固定座安装在设备框架的铝型材上，可随连杆摆动自适应调整角度，避免气缸杆运行过程中出现别卡、磨损密封件的问题；两组连杆分别通过带座轴承铰接在门体与框架的安装座上，铰接点均采用标准紧固件连接，后期维护更换易损件时无需整体拆解机构，仅需拆卸对应铰接轴的紧固件即可完成配件更换。从安装边界来看，整套机构的所有运动部件均布置在门体与框架之间的夹层空间内，不会向设备外侧或作业通道方向凸出额外结构，不会占用生产线的作业通行空间，也可避免人员走动时剐蹭运动部件引发安全事故；机构的运动行程经过精准核算，气缸伸出至最大行程时门体完全闭合，可与门框周边的密封胶条紧密贴合，满足设备防护的防尘、防飞溅要求，气缸收回至最小行程时门体完全开启，开启角度可达到90度以上，足够满足工件转运、人员检修的通行空间需求。整套机构的连杆采用等强度设计，在保证结构刚性的前提下尽可能降低自身重量，减少气缸运行的负载，延长气缸的使用寿命；所有安装孔位均适配工业铝型材的标准槽宽，可直接通过T型螺栓固定在常规规格的工业铝型材框架上，无需额外打孔焊接，现场安装调试的难度极低，可根据不同门体的宽度、重量参数调整连杆长度与气缸行程，适配不同尺寸的防护门使用需求。
