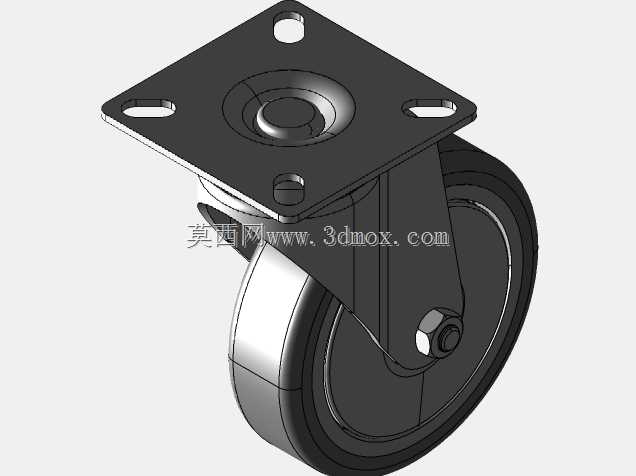

100mm转叉式重载万向工业脚轮结构

这款转叉式工业脚轮是工业物料转运场景中应用极为广泛的行走支撑部件，常见于车间周转推车、轻型自动化AGV小车、仓储货架移动底座、中小型工业设备移动机架、商用服务设备底盘等需要灵活移位与转向的场景，能够在环氧地坪、硬化水泥地面、平整瓷砖地面等常规工业商用地面上顺畅行走，为设备或载具提供稳定的移动支撑能力。在功能特性上，这款脚轮采用万向回转结构设计，顶部方形安装法兰与转叉支架之间内置回转支承结构，可实现360度无死角水平旋转，推行过程中转向阻力小，转向动作顺滑无卡滞，能够灵活适配狭小空间内的转向移位需求，大幅降低设备移位时的操作力度。滚轮部分采用PP材质轮毂搭配TPE材质胎面，胎面硬度控制在75邵氏A，既保证了滚轮整体的结构强度，避免长期承重出现轮毂形变，又能通过软质胎面实现良好的减震效果，推行过程中胎面可轻微贴合地面微小起伏，降低行走产生的震动与噪音，同时不会对环氧地坪等易刮伤地面造成硬摩擦损伤，适配多数对地面保护有要求的室内作业场景。轴承部分采用普通滚动轴承结构，径向承载能力强，滚动阻力小，长期往复行走不易出现轴承抱死、卡顿的问题，额定承载能力可达90kg，能够满足多数轻型工业载具与中小型移动设备的承重需求。在设计思路上，这款脚轮优先考虑安装适配性与使用可靠性，顶部方形安装法兰设置四个对称的长圆孔安装位，可兼容一定范围内的安装孔距偏差，降低配套机架的加工精度要求，安装时只需通过螺栓穿过安装孔锁紧即可完成固定，装配流程简单便捷。转叉支架采用加厚钣金冲压成型，整体结构强度高，抗冲击能力强，遇到路面微小凸起或轻微磕碰时不易出现支架变形、弯折的问题，滚轮与支架之间采用螺栓加防松螺母的锁紧结构，长期使用不易出现轮轴松脱的问题。从安装边界来看，这款脚轮滚轮直径为100mm，整体安装高度适配常规轻型移动设备的底盘离地间隙，法兰盘的长宽尺寸、安装孔的孔距与孔径均符合行业通用的轻型脚轮安装规范，可直接替换同规格的常规万向脚轮，无需对原有设备底盘安装位做二次修改。胎面宽度经过优化设计，在保证行走稳定性的同时不会占用过多底盘安装空间，回转半径控制合理，转向时不会与周边的设备底盘结构发生干涉，能够适配多数结构紧凑的移动设备安装需求。
