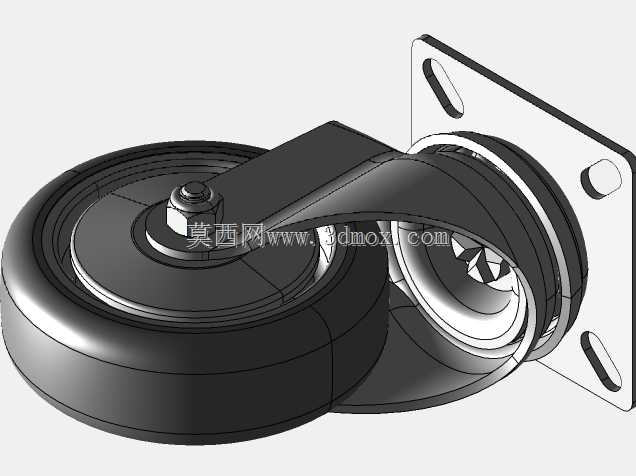

75mm转叉式万向承重脚轮结构设计

这款转叉式万向脚轮是工业移动场景中应用极为广泛的基础支撑行走部件，日常可见于轻型工业推车、车间工位周转架、小型移动设备机架、商用展示柜、医疗辅助移动台架等需要短距离灵活移位的载具底部，承担着承载设备整体重量、降低移动摩擦阻力、实现任意方向转向移位的核心作用，是轻型移动载具不可或缺的配套功能部件。

从功能特性来看，这款脚轮采用单轮配旋转转叉的结构设计，轮体直径设定为75mm，额定承载能力可达60kg，能够满足多数轻型载具的承重需求；轮体部分采用PP材质轮毂搭配TPE材质胎面的复合结构，胎面硬度控制在75SHA区间，既保证了轮毂的结构强度与抗形变能力，又能通过TPE胎面的弹性特质实现行走过程中的减震降噪效果，同时TPE材质具备较好的地面适配性，在环氧地坪、瓷砖地面、木质地板、轻度粗糙水泥地面都能顺畅行走，不会对光洁地面造成硬刮损伤。轮体内部采用普通轴承作为转动支撑，转动阻力小，推行过程顺滑无卡顿，长期使用也不易出现转动卡滞的问题。

在设计思路上，这款脚轮优先考虑了安装便捷性与转向灵活性的平衡，顶部采用方形法兰安装板，板上预留四个长圆形安装孔，能够兼容一定范围内的安装孔位偏差，降低配套载具的安装精度要求，安装时只需通过螺栓穿过安装孔与载具底部的安装位锁紧即可完成固定，拆装维护都十分便捷。连接轮体与安装板的转叉部分采用弧形弯臂结构，经过结构力学优化，在保证整体结构强度的前提下尽可能压缩了安装总高度，减少脚轮安装后占用的垂直空间，同时转叉内部集成了旋转支撑结构，能够实现360度水平方向自由旋转，推行过程中可以根据受力方向自动调整轮体朝向，实现灵活转向，无需额外调整轮体角度即可完成任意方向的移位操作。

从安装边界尺寸来看，这款脚轮安装后轮体中心到安装板端面的水平偏移量经过合理设定，转向过程中轮体不会与安装板、载具侧壁发生剐蹭，安装时只需保证载具底部安装面为平整平面，预留出足够的轮体转动空间即可，无需额外设计复杂的避让结构，适配门槛极低，能够快速匹配各类轻型移动载具的改装与配套需求。
