水平手柄式快速夹紧拨动夹结构

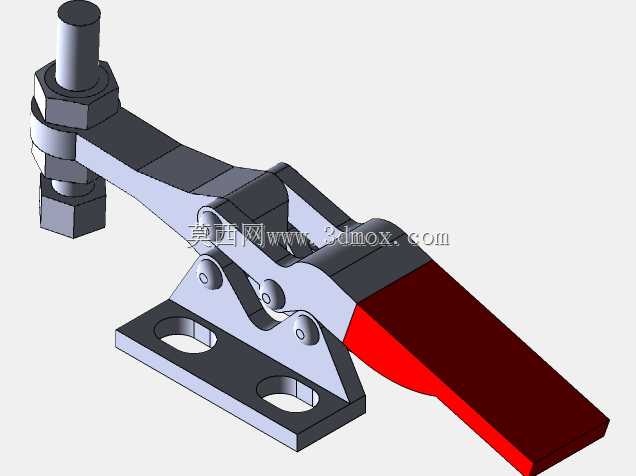

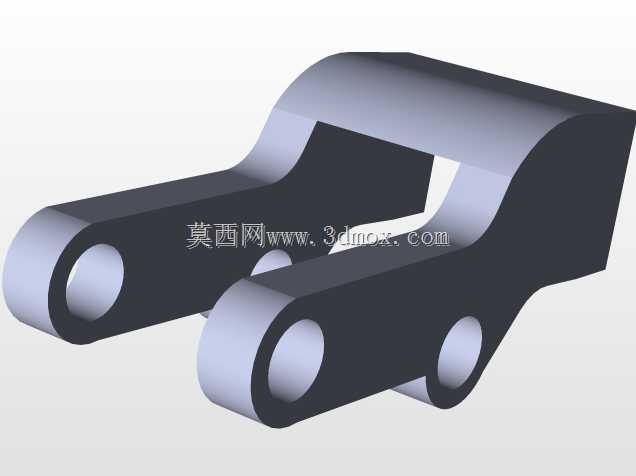

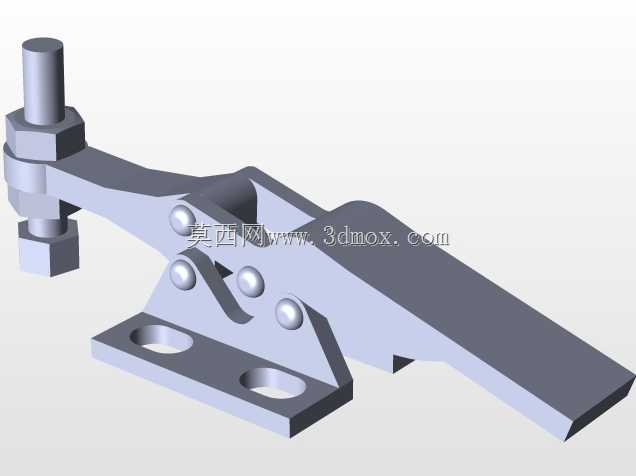

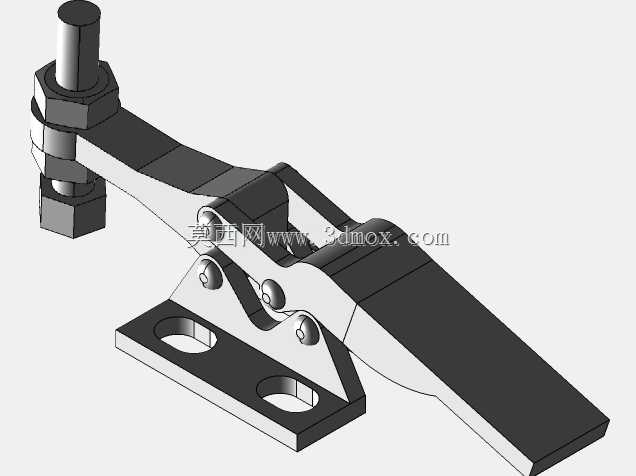

这款水平手柄式拨动夹是工装夹具领域应用极为广泛的快速压紧构件，主要面向焊接加工工位、小型零部件装配工位、木质板材加工定位、电子元器件组装治具、五金件铣削加工装夹等场景，能够在需要频繁拆装工件的作业环节中，大幅降低工件装夹的辅助耗时，提升单工位的作业流转效率。在实际生产作业中，这类拨动夹常被成组布置在焊接工装平台、装配流水线定位治具、小型台钻加工工作台面上，针对厚度存在小幅偏差的待加工工件，也能通过压头端的调节螺杆适配不同的压紧高度需求，无需反复调整夹具安装位置，适配多品种小批量的柔性生产需求。从功能特性来看，该拨动夹采用连杆肘节自锁结构，当操作人员向下扳动红色水平手柄至贴合底座平面的锁止位置时，内部连杆机构会越过力学死点，形成稳定的机械锁止状态，即便作业过程中承受持续的振动载荷，压紧状态也不会意外松脱，能够持续输出稳定的压紧力，其额定夹紧载荷可覆盖多数轻型加工、装配作业的装夹需求，避免工件在焊接、钻孔、装配过程中出现移位、翘曲等问题，保障加工精度与装配一致性。在设计思路层面，这款拨动夹采用分体式组装结构，底座设置两个长圆形安装孔，既可以通过螺栓穿过安装孔将夹体固定在工装平台、治具基板上，长圆孔的设计也预留了一定的安装位置调整余量，降低安装孔位的加工精度要求，适配不同孔位间距的安装基面；压接端采用带六角调节螺母的螺杆结构，旋转螺杆即可调整压头的伸出长度，适配不同高度的被压紧工件，螺杆端部的圆柱压头能够增大与工件表面的接触面积，避免压接力过于集中在工件表面造成压痕损伤，针对表面质量要求较高的工件，还可在压头端加装橡胶、聚氨酯材质的防护套，进一步降低装夹对工件表面的损伤。从安装边界与外形尺寸来看，该夹体锁止状态下整体呈低趴布局，手柄扳动至锁止位后不会向上突出过多空间，能够适配作业空间较为局促的工装场景，避免与周边加工刀具、作业工具产生运动干涉；手柄表面做了加宽防滑处理，操作人员扳动手柄时受力均匀，无需借助额外工具即可徒手完成夹紧与松脱操作，开合过程中手柄的转动行程经过优化，扳动角度符合人体工学操作范围，长时间重复操作也不易产生手部疲劳。夹体的铰接转动部位采用销轴铆接结构，配合间隙控制合理，长期反复使用也不会出现明显的旷量，保障夹紧精度的稳定性，底座与手柄等受力构件采用高强度钢材加工，整体结构刚性充足，承受额定夹紧力时不会出现结构变形，能够长期保持稳定的装夹性能。
