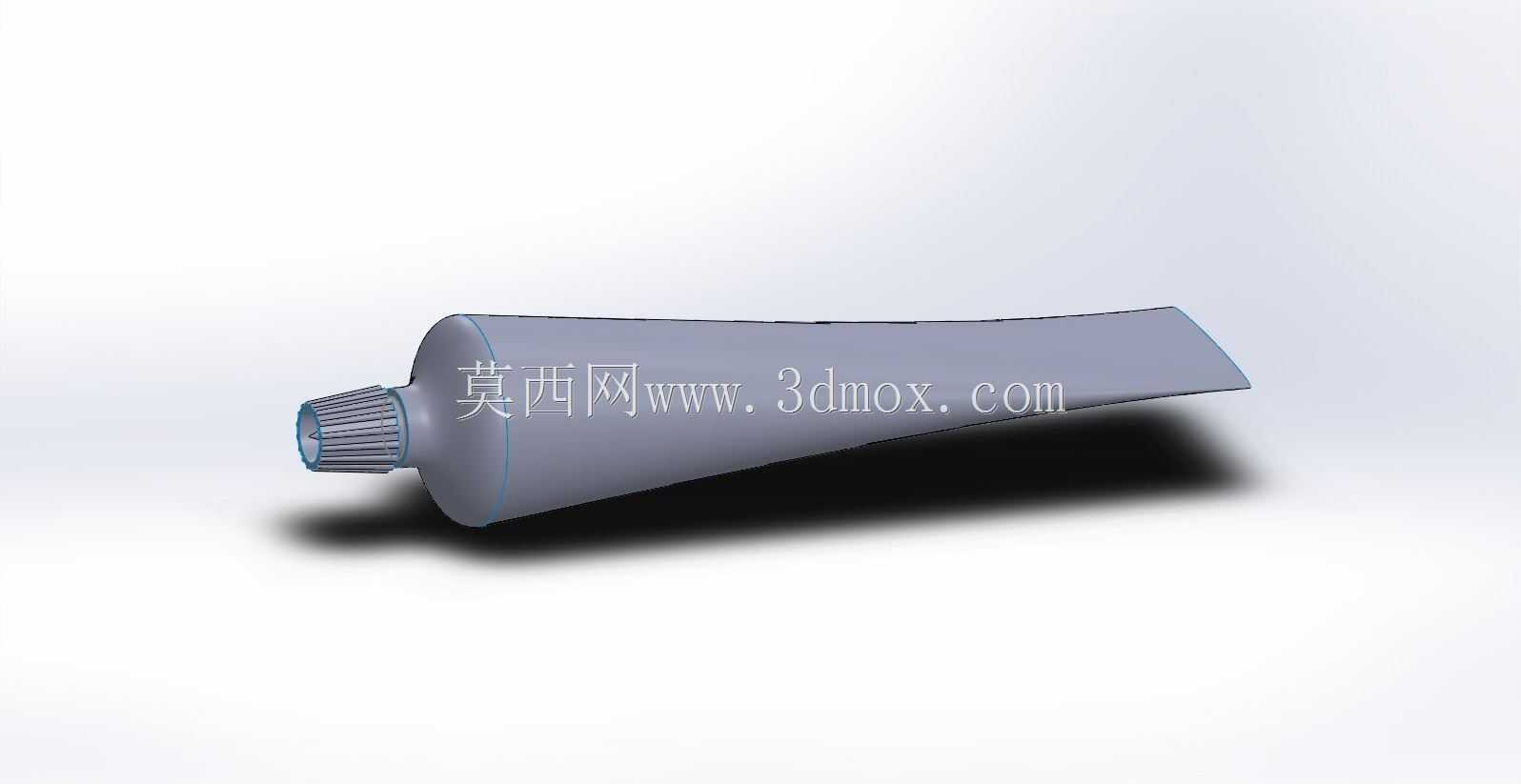

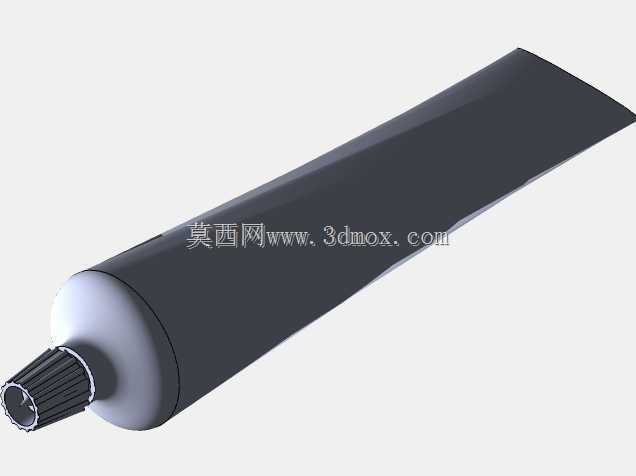

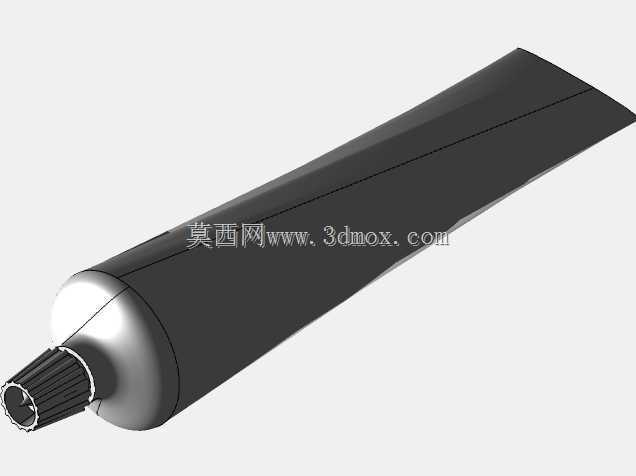

日常洗漱用软管式牙膏外观结构建模

　　在日常快消品的包装结构设计环节，软管类容器的三维建模是包装结构验证、人机交互校验、生产线适配调试的核心前置工作，这款牙膏软管模型的构建，完全围绕日化洗护类产品的实际使用场景与生产装配需求展开。从实际应用场景来看，这类软管结构不仅用于牙膏包装，同样适配洁面乳、药膏、护手霜等各类需要定量挤压取用的膏状产品，建模过程中需要兼顾终端用户的使用手感、灌装生产线的工位适配、运输堆叠的结构强度三类核心需求，不能仅做外观曲面的复刻。设计思路上，首先从管身的成型工艺倒推结构参数，这类软管多采用多层复合片材卷制成型，管身尾部为热压封边，建模时特意将封边区域做了薄化处理，同时预留了热压后的褶皱形变余量，避免后续做灌装工位模拟时出现结构干涉；

　　管肩部分采用注塑成型的锥度过渡结构，锥角设置为12度，既能够保证膏体挤压时不会在管肩处残留，也能适配自动化灌装线的旋盖工位定位需求，管肩与管身的衔接处做了0.3mm的圆角过渡，避免片材卷制拼接时出现应力集中导致的开裂问题。出口位置的螺纹结构采用了日化包装通用的锯齿形密封螺纹，牙距1.5mm，牙高0.8mm，螺纹起始端做了导向斜角，能够适配市面上绝大多数通用牙膏盖的旋合装配，同时在出口端面做了0.2mm的环形密封凸台，保证旋盖后不会出现膏体渗漏的问题；管盖部分的外壁做了轴向的防滑筋条，筋条高度0.4mm，间距2mm，完全贴合人手拧动时的手指接触摩擦力需求，即使手部沾水也能顺利旋开，不会出现打滑问题。外形尺寸方面，

　　整体管身长度控制在160mm，管身直径38mm，封边尾部宽度42mm，出口位置的内径6mm，所有尺寸边界都符合现有日化灌装生产线的工装夹具适配范围，不需要额外调整生产线的定位治具就能直接完成上料、灌装、封尾、旋盖的全流程模拟。建模过程中特意将管身设置为可形变的薄壁结构，壁厚0.4mm，能够模拟实际使用时挤压管身导出膏体的形变过程，可用于后续的膏体挤出力学仿真、不同挤压力度下的膏体出料量测算，也能为包装材料的选型提供结构参考——比如不同厚度的复合片材对应的挤压手感差异、长期放置后的管身回弹性能验证。另外在结构细节上，管身与管肩的拼接位置预留了0.1mm的装配公差带，能够模拟实际生产中片材卷管后与注塑管肩的压合装配过程，

　　避免建模时出现理想零公差导致的生产装配干涉问题；尾部封边区域做了网格状的压痕纹理建模，既还原了实际热封后的外观特征，也能在做堆叠仿真时模拟封边区域的摩擦力，避免运输堆叠时出现整箱产品滑落的问题。对于结构设计从业者来说，这类看似简单的日用品包装建模，核心难点不在于曲面的顺滑度，而在于每一处结构细节都要对应实际生产、使用、运输全链路的需求，不能脱离工艺和使用场景做纯外观的建模，比如管身的锥度如果设置过大，会导致灌装时膏体残留过多，锥度过小则会导致管身直立放置时稳定性不足；防滑筋的数量如果过多，会导致注塑管盖时出现脱模困难，数量过少则会导致拧盖时打滑，这些细节参数都需要结合实际生产和使用经验反复调整，才能让模型具备实际的工程参考价值，而不是仅能用于渲染的外观模型。
