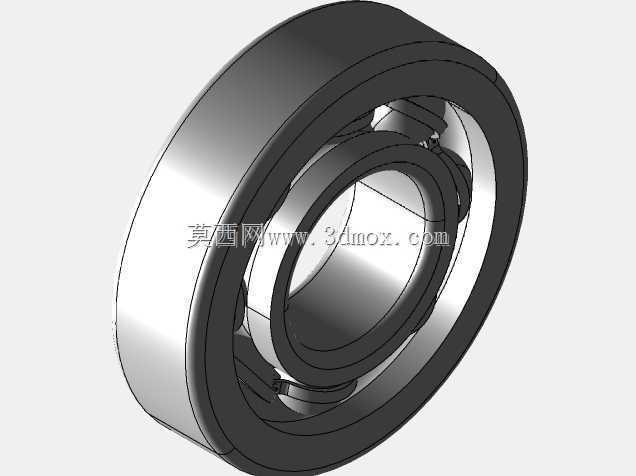

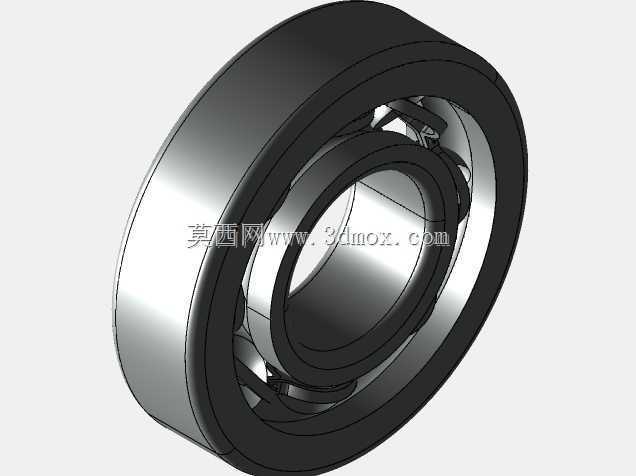

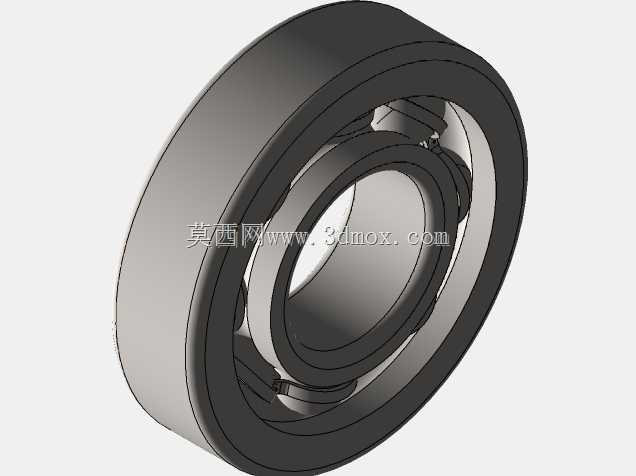

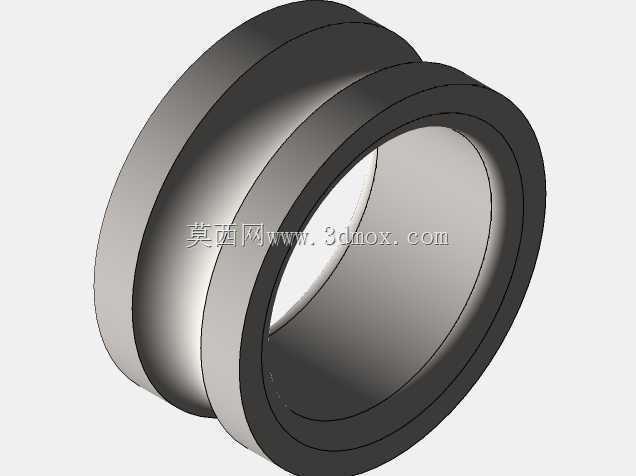

纳驰6396ZE单列深沟球径向轴承结构

　　在常规中小型传动系统的旋转支撑环节，这类单列深沟球径向轴承是应用覆盖范围极广的基础支撑部件，从轻工输送线的从动辊支撑、小型电机的输出端定位，到普通机床的辅助传动轴限位、民用机电产品的旋转结构承载，都能见到同结构轴承的应用身影。不同于承受复合载荷的角接触轴承或是大载荷的滚子轴承，这类径向接触的深沟球轴承主打纯径向载荷下的低摩擦运转，同时可承受小幅度的双向轴向窜动载荷，适配多数没有大轴向力的水平布置旋转轴系。

　　从实际选型的安装边界来看，该轴承的内圈与轴采用基孔制过渡配合，适配的轴颈加工公差通常取k6等级，可保证内圈与轴同步旋转无相对滑动，避免跑内圈的磨损故障；外圈与安装座孔采用基轴制间隙或过渡配合，根据座孔材质的不同调整公差带，铸铁座孔取J7、铝合金座孔取K7即可，既保证外圈的定位可靠性，又方便后期维护拆卸。安装过程中需注意，严禁通过滚动体传递敲击力，压装时需分别对内圈、外圈施加均匀压力，避免保持架受冲击变形导致运转卡滞。

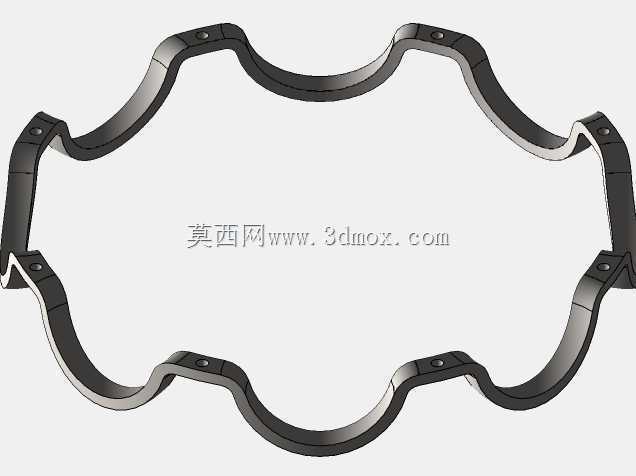

　　设计层面上，该轴承采用整体式冲压钢保持架，将滚动体均匀分隔在滚道圆周上，避免滚动体之间直接接触产生额外摩擦与磨损，滚道采用圆弧截面的环形设计，曲率半径略大于滚动体半径，保证滚动体与滚道之间为点接触状态，在额定载荷范围内接触应力控制在材料许用值以内，同时降低运转时的摩擦阻力。轴承两侧带防尘盖结构，可在出厂时预填适配工况的润滑脂，阻挡外界粉尘、碎屑进入滚道内部，同时防止内部润滑脂泄漏，多数常规工况下可实现长期免维护运转，减少设备运维的工作量。

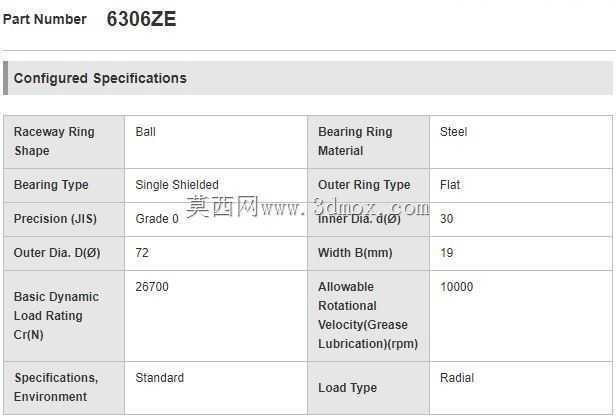

　　从功能特性来看，该轴承的径向基本额定动载荷可覆盖多数中小型传动的载荷需求，在润滑条件良好的工况下，允许的最高旋转转速可满足常规电机、输送辊、传动辊的运转速度要求，运转过程中径向跳动量控制在普通级精度范围内，可满足无高精度回转要求的通用传动场景。设计建模过程中，需严格保证内圈内径、外圈外径、轴承总宽度三个核心安装尺寸的精度，这三个尺寸直接决定了轴承能否顺利装入对应安装位，滚道的曲率、滚动体的直径、保持架的兜孔间隙属于功能尺寸，建模时需按照轴承设计规范取值，保证滚动体在滚道内可自由转动无卡滞，同时预留合理的热膨胀间隙，避免长时间运转温升后轴承内部间隙消失导致抱死。

　　实际应用中，这类轴承的失效形式多为润滑不足导致的滚道点蚀、安装不对中导致的保持架断裂、过载导致的滚动体碎裂，因此选型时需根据轴系的实际径向载荷、运转转速、工作环境温度预留足够的安全系数，通常静载荷安全系数取1.5以上，动载荷寿命计算按额定寿命10000小时以上取值即可满足多数通用设备的使用需求。建模时还原的密封结构、保持架结构、滚道细节，可直接用于设备的装配干涉检查、运动仿真验证，帮助设计人员在图纸阶段就确认轴承安装位的轴肩高度、座孔挡边尺寸是否合理，避免轴肩过高接触密封盖、或是挡边过低无法定位外圈的设计问题，减少后续加工装配阶段的整改成本。
