推拉式手动快速夹紧拨动夹结构

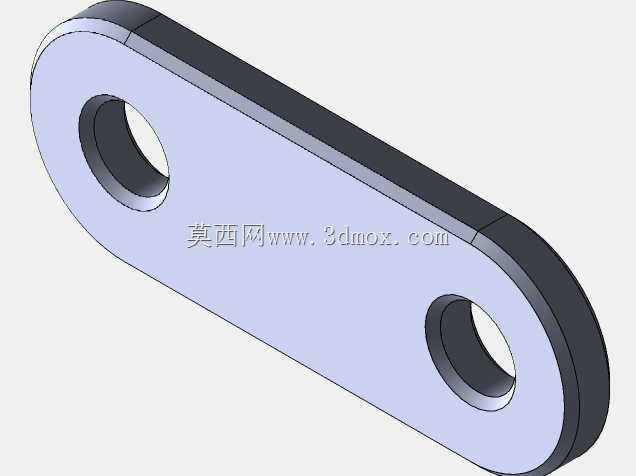

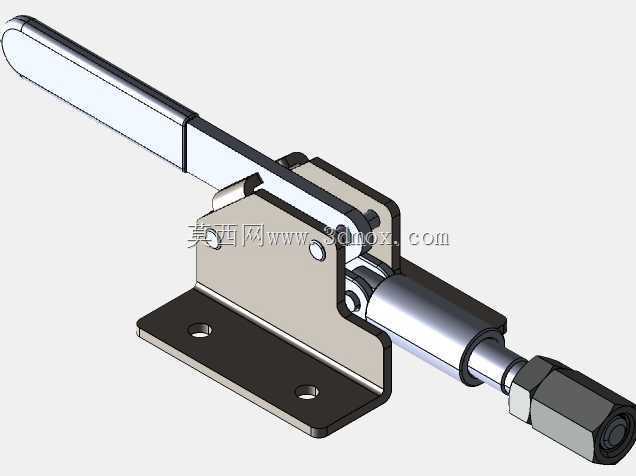

　　在各类工装夹具应用场景里，这类推拉式拨动夹是小行程工件定位夹紧的常用标准件，常出现在电子元器件组装工位、小型五金件焊接工装、塑胶件飞边裁切治具、传感器标定夹具上，用来替代传统的螺栓压紧、偏心轮压紧结构，大幅缩短单件装夹的辅助时间。实际产线使用时，操作人员扳动红色包覆的操作手柄，通过内部的连杆过死点机构，将手柄的摆动转化为活塞杆的直线推拉动作，当手柄扳动到终止位置时，连杆机构越过力学死点，此时即便活塞杆端受到工件的反向作用力，夹具也不会自行松脱，能持续输出稳定的夹紧力，不需要额外增加锁紧结构。从结构设计逻辑来看，这款拨动夹采用卧式法兰安装底座，底座上预留两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装基板上，

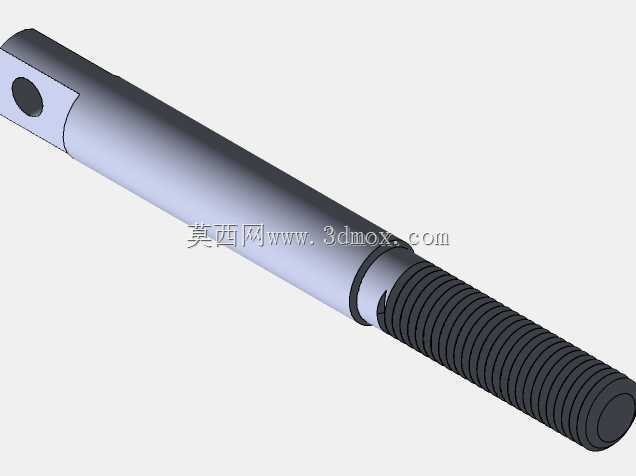

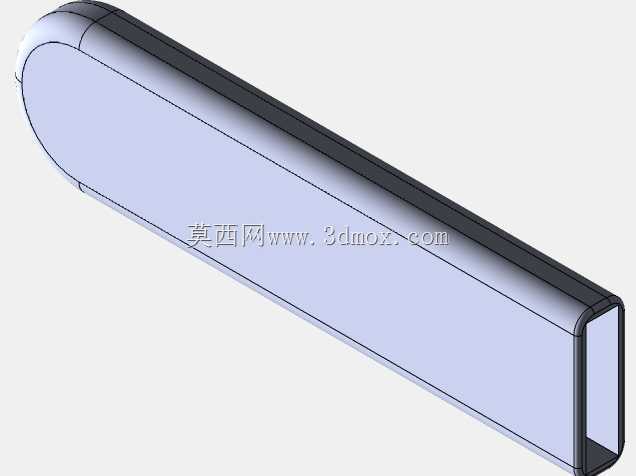

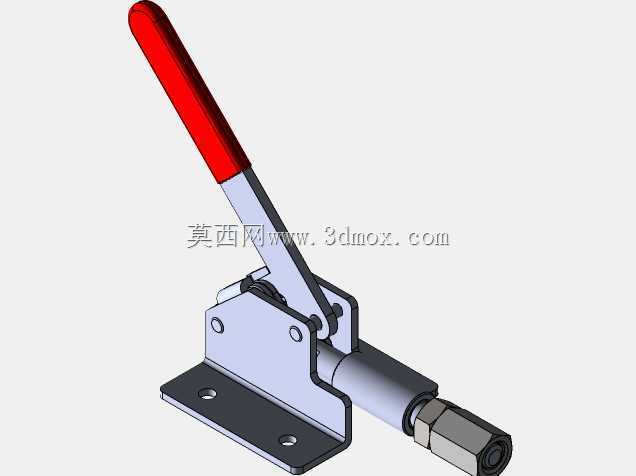

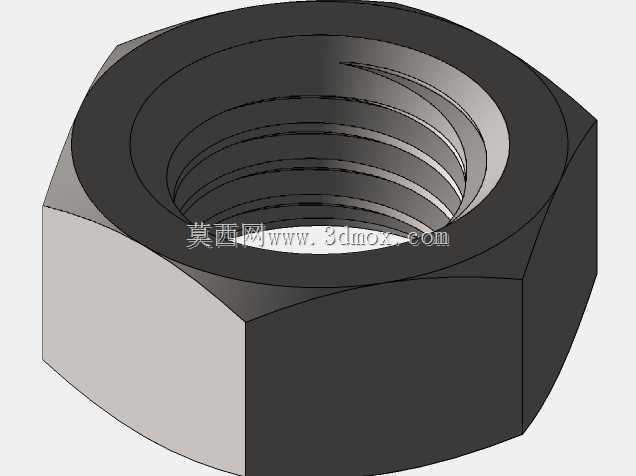

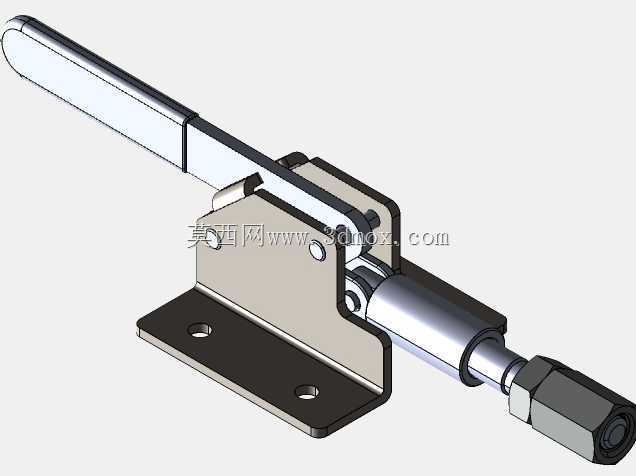

　　安装面的平面度要求控制在0.1mm以内，避免底座安装后出现形变影响活塞杆的同轴度。操作手柄的握持部分做了红色防滑包覆，一方面是在车间复杂光照环境下有更高的辨识度，提醒操作人员夹具的操作位置，另一方面包覆的防滑材质能减少操作人员长时间扳动时的手部磨损，手柄的摆动角度设置为45度，刚好适配人手腕部的舒适操作角度，不需要大角度抬臂就能完成夹紧与松开的动作切换。活塞杆的工作行程设置为15mm，这个行程长度刚好适配大部分需要小行程避让的装夹场景——比如工件取放时需要压头退出足够的距离避免磕碰，同时又不会因为行程过长导致操作手柄的扳动距离过大，影响操作效率。活塞杆端部预留了外螺纹连接段，可以根据实际装夹需求更换不同形式的压头，比如橡胶压头、

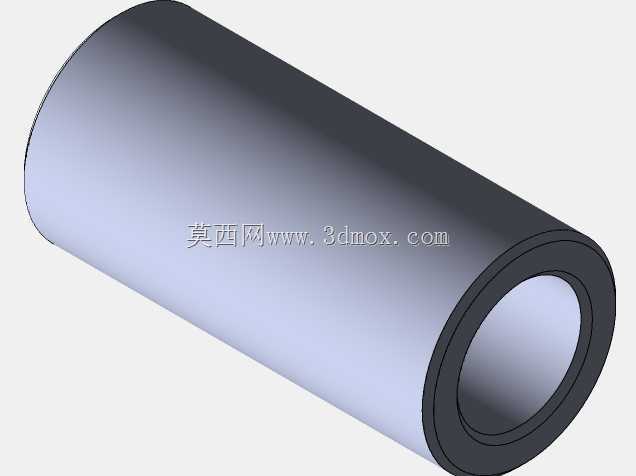

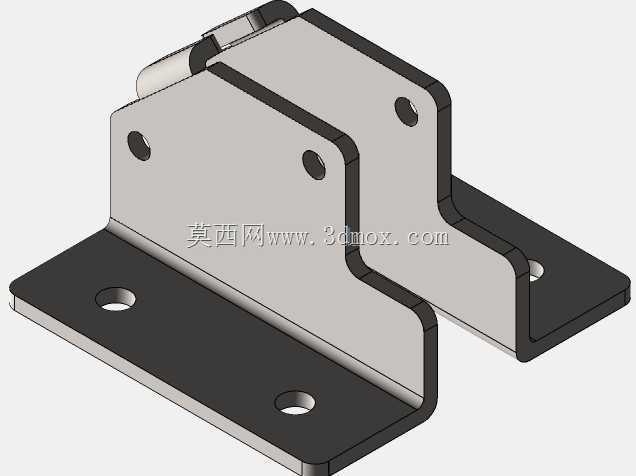

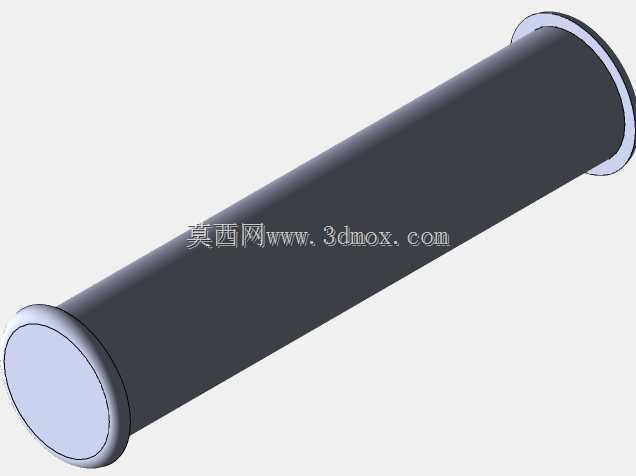

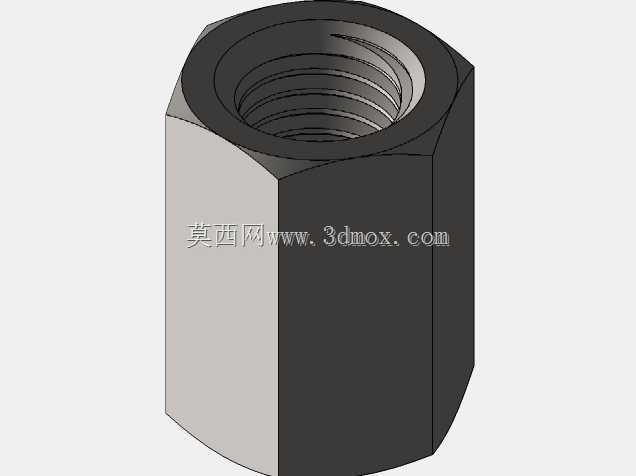

　　平压头、异型压头，适配不同材质、不同外形的工件夹紧需求，避免压伤工件表面。夹具体的主体支架采用冷轧钢板冲压成型后做镀锌防锈处理，兼顾结构强度与车间环境下的防锈能力，内部的连杆转轴位置都做了衬套减磨设计，长期反复扳动也不会出现转轴松旷、夹紧力衰减的问题。在设备选型匹配时，需要重点关注安装边界尺寸：底座的安装孔距要和工装基板上的预留孔位匹配，活塞杆伸出后的总长度不能和工装周边的其他机构产生运动干涉，手柄扳动到上下两个极限位置时，要预留足够的手部操作空间，避免操作人员扳动手柄时被周边结构磕碰。这类夹具的夹持力输出稳定在160KG级别，足够应对大部分轻型工件的装夹需求，不会因为夹紧力过大导致薄壁工件变形，

　　也不会因为夹紧力不足导致加工或组装过程中工件移位。在三维建模过程中，需要重点还原内部连杆的运动配合关系，确保模拟扳动手柄时活塞杆的运动行程与实际参数一致，安装孔的位置、各部件的配合公差都要符合实际量产件的尺寸标准，方便设计人员直接将模型导入到工装装配体中做干涉检查，不需要重新测绘建模。实际产线应用中，这类拨动夹相比气动夹紧元件不需要布置气源管路，在小型工装、零散工位、没有气源配置的作业场景下有更强的适配性，同时维护成本极低，只需要定期在转轴位置添加少量润滑脂就能实现长期无故障使用，不会出现气动元件的密封圈老化、漏气等问题。
