推拉式快速夹钳P600拨动夹紧机构

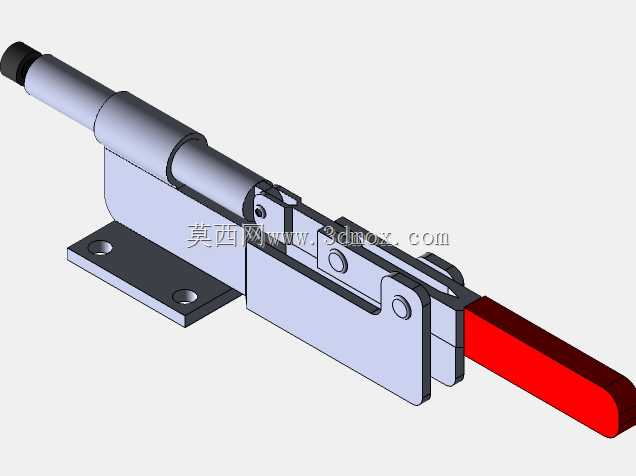

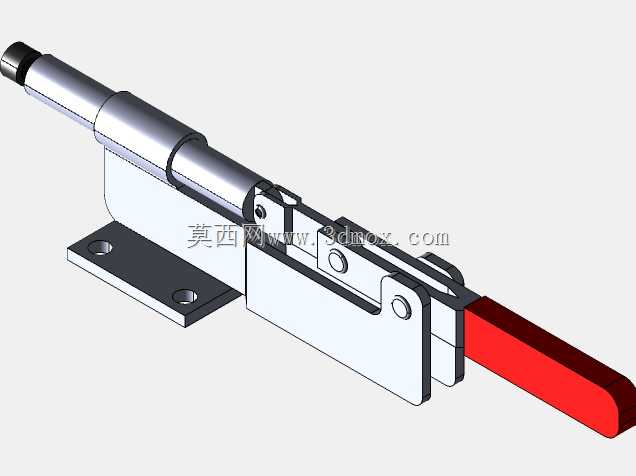

这款推拉式拨动夹紧机构，是工装夹具领域应用极广的手动快锁构件，在焊接工装工位、小型零部件装配线、机器人手臂末端辅助定位场景中都能见到它的身影。不同于传统螺纹压紧需要反复旋拧的操作逻辑，它采用连杆肘节自锁结构，操作人员只需扳动红色手柄即可完成夹紧与释放动作，单步操作耗时不到一秒，能大幅提升批量装夹的作业效率。

从结构设计逻辑来看，它的核心是利用连杆过死点的机械自锁特性，当手柄扳动到夹紧位置时，内部连杆机构越过力学死点，此时即便夹紧端受到反向的工件撑开作用力，机构也不会自行松脱，无需额外增加锁止结构就能保证夹紧状态的可靠性。主体安装底座采用带沉孔的平板式设计，两个安装孔位适配M8规格的固定螺栓，安装时可直接将底座贴合在工装基板表面，通过螺栓锁紧即可完成固定，不需要额外设计复杂的安装转接结构，适配绝大多数通用工装平台的安装孔系标准。

执行端为圆柱形推杆结构，30mm的工作行程可以适配不同厚度的工件装夹需求，推杆端部可根据实际使用场景加装压头、定位销等不同功能的端头配件，既可以用来直接压紧工件表面，也可以作为推拉定位销实现工件的孔位定位。300KG的额定夹紧力，足以覆盖薄板焊接定位、塑胶件装配压紧、小型机加工件辅助装夹等绝大多数轻中载装夹场景，不会出现夹紧力不足导致的工件移位问题。

在焊接工位使用时，它可以快速固定待焊接的钣金件，避免焊接过程中工件受热变形移位，相比磁吸式固定座，它不会对焊接电流产生干扰，也不会在工件表面残留磁屑；在自动化生产线的人工上料工位，它可以作为快换夹具的锁紧构件，操作人员扳动手柄就能快速完成工装的更换，不需要借助额外工具；在小型检测工位上，它可以快速固定待检测工件，保证检测过程中工件位置稳定，不会因为外力触碰出现偏移。

整体结构的运动部件都做了间隙适配设计，长期反复使用也不会出现卡滞问题，外露的运动结构简单直观，日常维护只需要定期在铰接点加注少量润滑脂即可，不需要复杂的保养流程。推杆的轴向运动轨迹与安装底座平面平行，安装时只需要保证推杆运动方向与工件夹紧受力方向一致，就能获得最佳的夹紧效果，不需要做复杂的安装精度调校，对现场安装人员的技术要求较低，适合在各类非标准化工装中快速部署使用。
