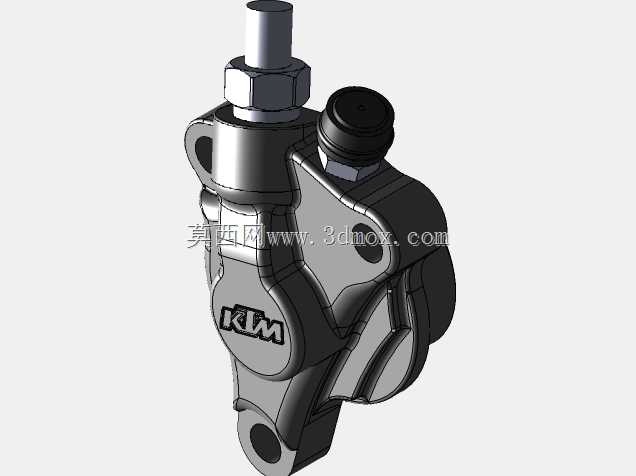

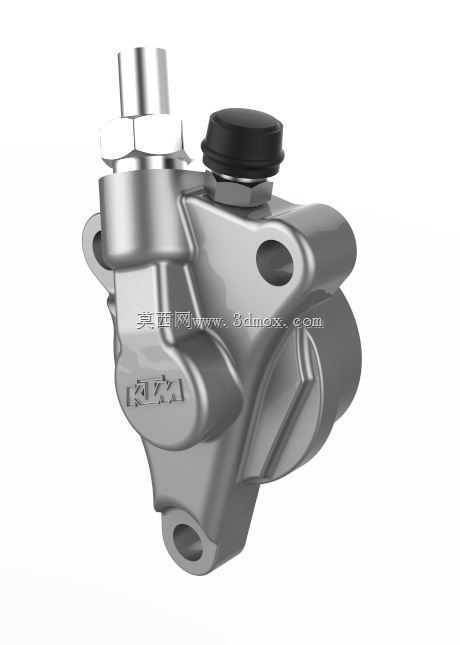

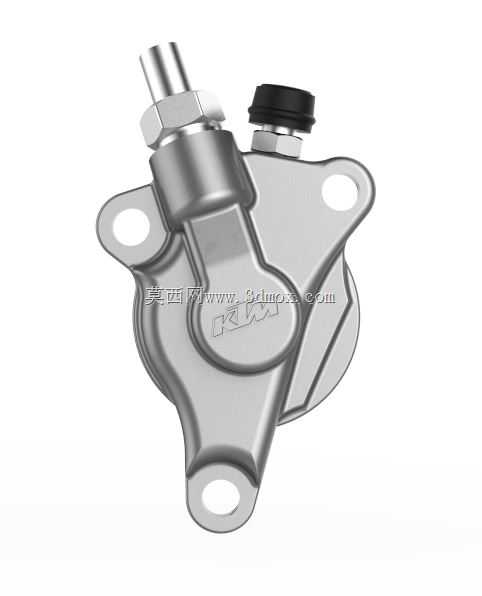

KTM690摩托车离合器从动执行部件

该部件为大排量越野摩托车配套的离合器液压从动执行元件，主要应用在大排量单缸摩托车的离合操纵系统中，替代传统的拉线式离合传动结构，解决大排量机型离合分离阻力大、拉线操纵费力、长期使用拉线拉伸导致离合行程失准的行业痛点，适配大扭矩单缸动力的离合操纵需求，常见于越野摩托、大排量街车的液压离合系统布局中，安装位置位于发动机侧盖的离合驱动端，直接对接离合推杆的受力端面。从实际使用功能来看，该部件作为液压离合系统的终端执行元件，承接离合上泵输送的液压压力，将液压力转化为直线推力，推动离合推杆实现离合器片组的分离动作，相比传统拉线结构，液压传动的力传递效率更高，操纵手感更线性，不会出现拉线老化卡滞、行程变长的问题，同时可以隔绝发动机运转带来的震动传递到离合手柄，大幅降低长时间骑行的手部疲劳。在产品设计思路上，该部件采用一体化铸铝本体结构，本体集成了进油接口、排气螺塞、安装固定孔位、活塞腔与输出顶杆结构，整体做了轻量化的异形轮廓设计，在保证壳体强度能够承受液压工作压力的前提下，尽可能削减非受力区域的材料厚度，降低部件自身重量，适配摩托车轻量化的设计需求；进油接口采用标准的硬管连接结构，搭配密封锁紧螺母保证高压油液的密封性能，顶部设置的橡胶密封帽用于保护排气螺钉，避免泥水、灰尘进入排气螺纹缝隙造成堵塞锈蚀，本体上的两个安装孔位做了沉台设计，安装后螺栓头部不会突出部件表面，避免与周边发动机壳体、护板部件产生干涉。从安装边界与尺寸设计来看，该部件整体轮廓紧凑，安装面贴合发动机侧盖的安装平面，两个固定孔的中心距匹配发动机侧盖的预装螺孔位置，输出顶杆的伸出轴线与离合推杆的轴线完全重合，避免偏载造成推杆磨损、密封件偏磨漏油的问题；活塞腔的内径经过匹配计算，结合离合上泵的缸径参数，保证手柄施加的握力经过液压放大后，输出的推力足够完全推开离合压盘，实现彻底分离，同时不会因为推力过大造成离合压盘过载损坏；本体上的异形避让槽专门对应发动机侧盖的凸起轮廓，安装后部件与发动机壳体之间预留均匀的间隙，不会因为发动机工作的震动产生磕碰异响，所有外部棱角都做了圆角过渡处理，避免安装维护时划伤操作人员，也减少应力集中带来的壳体开裂风险。
