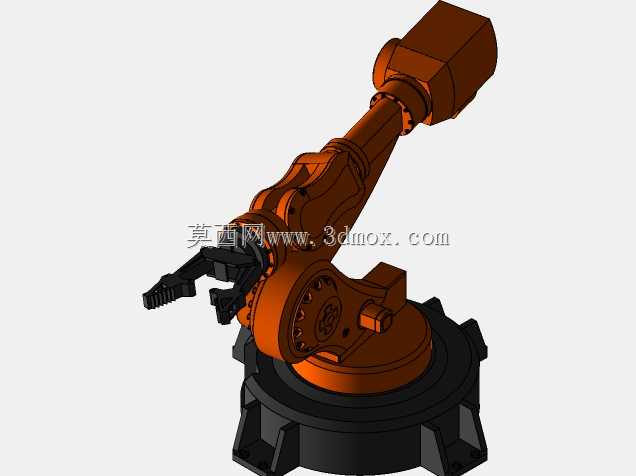

六轴关节型工业夹持机械臂结构设计

该六轴关节型夹持机械臂是面向工业自动化生产场景设计的执行端设备，可广泛适配汽车零部件加工上下料、3C电子元件精密装配、五金工件焊接变位、仓储物流小件分拣、注塑机取件、喷涂工位工件转运等多类生产场景，能够替代人工完成重复性高、负载强度大、定位精度要求严苛、存在作业安全风险的工位操作，有效降低生产一线人工作业强度，提升产线运行的稳定性与节拍一致性。

从设备实际用途来看，该机械臂末端搭载夹爪式执行机构，可根据作业需求更换不同夹持行程、不同夹持力适配的夹爪模块，既可以完成规则形状的金属结构件、塑料壳体的抓取转运，也可以适配异形工件的夹持定位，配合产线的输送线、加工中心、变位机等设备，可实现多工序间的工件自动流转，无需人工干预即可完成全流程作业衔接。

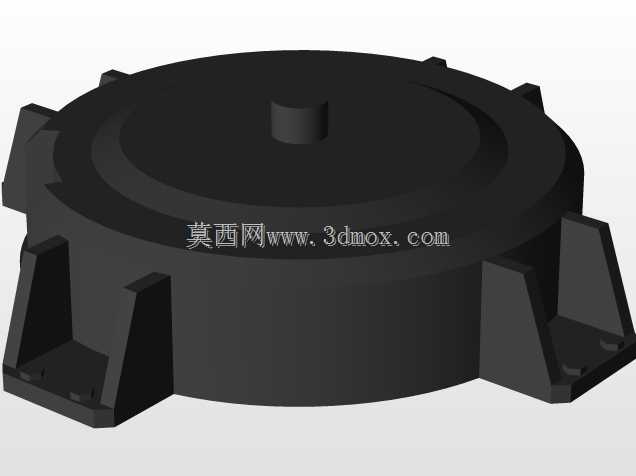

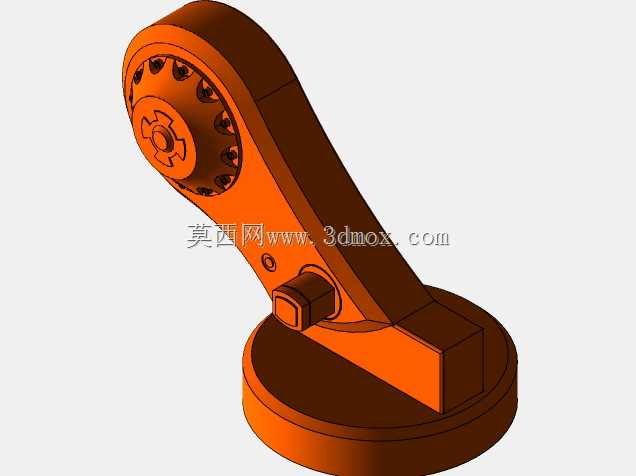

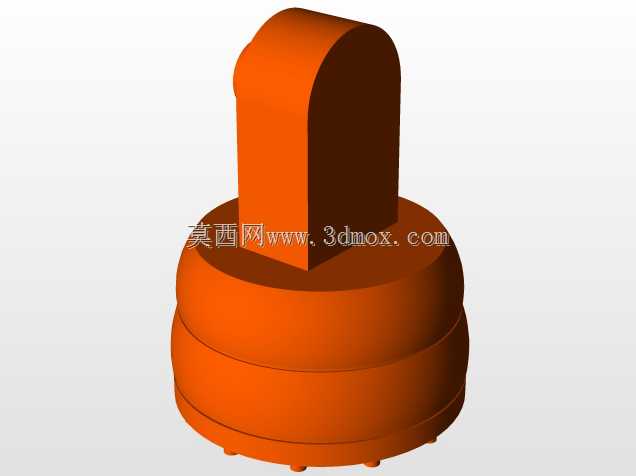

在产品功能特性层面，该机械臂采用六自由度关节串联结构，从底座回转关节到末端腕部关节，各关节均预留了驱动元件与传动结构的安装空间，可实现底座水平方向360度回转、大臂俯仰摆动、小臂伸缩摆动、腕部多维度旋转调整，工作覆盖范围可满足半径1.8米内的作业需求，末端重复定位精度可控制在0.1毫米级别，能够适配绝大多数中小尺寸工件的作业要求；底座采用大直径法兰安装结构，可通过膨胀螺栓或焊接压板固定在车间地面或设备安装平台上，安装边界预留了足够的维护操作空间，日常检修时无需拆解整体结构即可完成关节传动部件的润滑与紧固件检查。

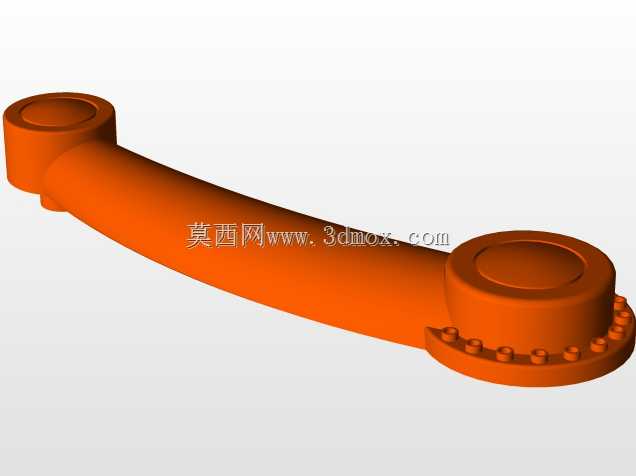

从产品设计思路来看，整体结构采用了刚强度平衡设计理念，大臂与小臂主体采用箱型加强筋结构，在保证结构整体抗扭、抗弯强度的前提下，尽可能降低臂体自身重量，减少关节驱动的负载冗余；关节连接处采用了密封式结构设计，可适配车间内存在少量粉尘、切削液飞溅的作业环境，避免杂物进入关节传动部位影响设备使用寿命；末端夹爪采用平行夹持结构，夹持力可通过驱动参数调整，避免夹持力过大损伤工件表面，或夹持力不足导致工件脱落。

在外形尺寸与安装边界方面，该机械臂整机安装底座直径约600毫米，竖直状态下整机高度约1.6米，完全伸展时臂展最大可达1.8米，安装时需在底座周边预留至少300毫米的维护操作空间，作业范围内需避免布置高度超过1.2米的固定障碍物，防止臂体运行过程中发生碰撞；管线布置采用臂体内置走线设计，所有动力与信号线缆均从臂体内部空腔穿过，避免外部走线在臂体往复运动过程中出现线缆磨损、拉扯断裂的问题，提升设备长期运行的可靠性。
