汽车冷却风扇注塑成型模具结构设计

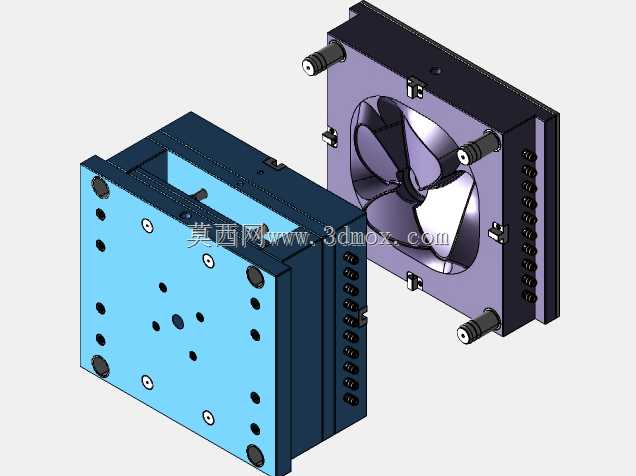

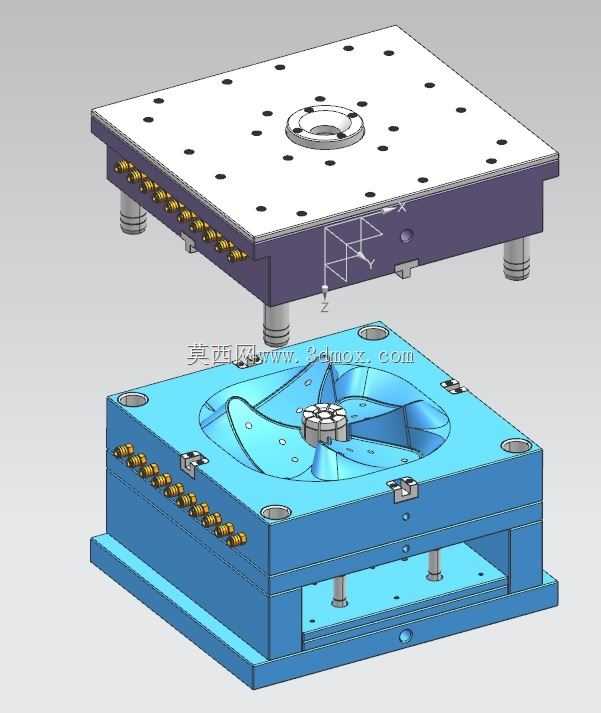

这套模具主要应用于汽车散热系统冷却风扇的批量注塑成型工序，在汽车零部件制造的注塑生产环节中，承担着将熔融工程塑料精准塑形为一体式风扇叶轮的核心作用，适配卧式注塑机的安装使用需求，能够满足整车配套零部件的高精度、高一致性量产要求。从实际生产用途来看，该模具针对汽车冷却风扇的复杂曲面叶片结构做了专属成型设计，成型后的风扇产品可直接装配于汽车发动机舱散热模块，为发动机冷却循环提供稳定的气流输送，保障车辆运行过程中散热系统的工作效率，适配多数乘用车型的散热风扇规格要求。在功能特性层面，模具采用两板模开模结构，定模侧设置主流道衬道对接注塑机射嘴，流道布局采用平衡式设计，能够保证熔融塑料均匀填充到每一处叶片型腔，避免出现缺胶、熔接痕等成型缺陷；动模侧设置多组顶出机构，沿风扇轮毂与叶片边缘均匀分布顶杆点位，开模后可平稳将成型件从型腔顶出，防止顶出过程中叶片变形；模架四周配置精密导柱导套，保证合模过程中的定位精度，合模间隙控制在微米级，避免成型过程中出现飞边问题；同时模芯内部集成循环冷却水路，沿叶片曲面走向排布冷却通道，能够快速带走成型过程中的热量，缩短注塑周期，提升生产效率。设计思路上，整套模具围绕风扇叶片的复杂曲面成型难点展开，模芯部分采用分体式镶拼结构，既方便后续对磨损部位进行单独更换维护，也能在加工阶段通过分体加工降低复杂曲面的加工难度，保证每一片叶片的型腔尺寸精度一致；排气槽开设在叶片末端的合模面上，能够在填充过程中快速排出型腔内的空气，避免产品出现烧焦、气泡等问题；模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距与模厚要求，定模侧的定位圈尺寸匹配注塑机定模板定位孔规格，动模侧的顶棍孔位置对应注塑机顶出杆点位，无需额外改装即可直接上机安装使用，上下模合模后的整体外形方正，吊装搬运过程中受力均匀，适配车间常规的模具吊装与存储要求。
