法兰连接式阀门铸造模具结构设计

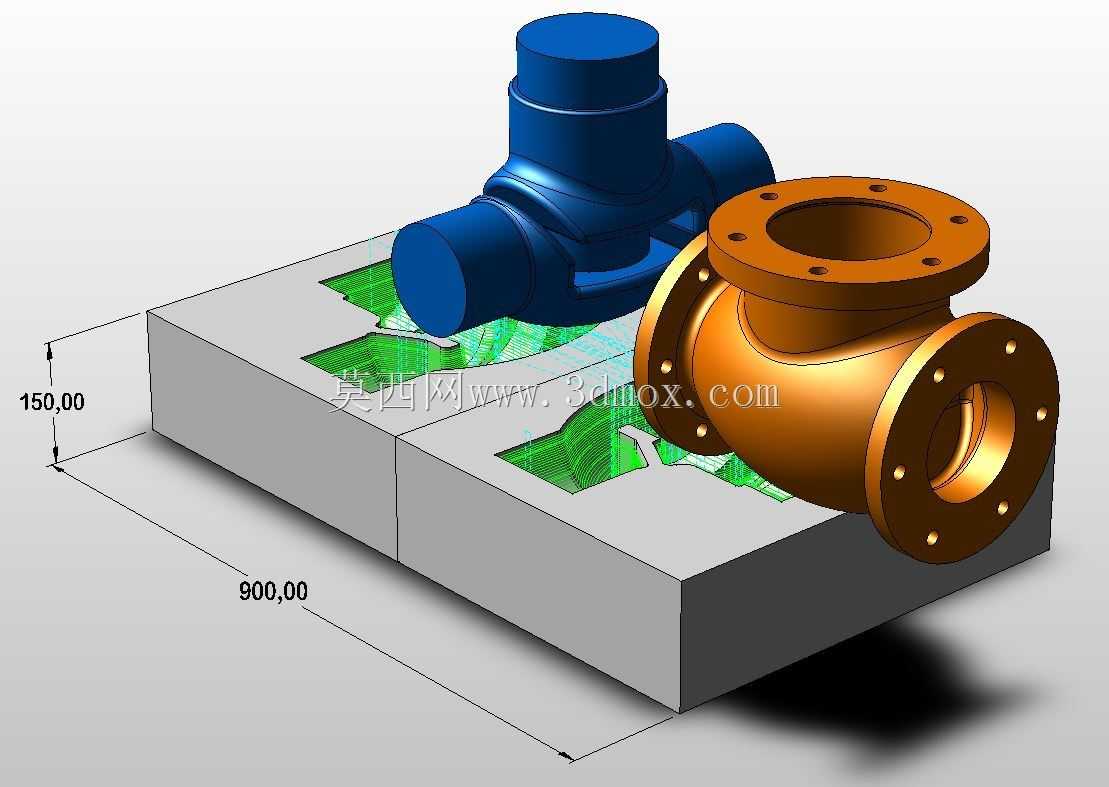

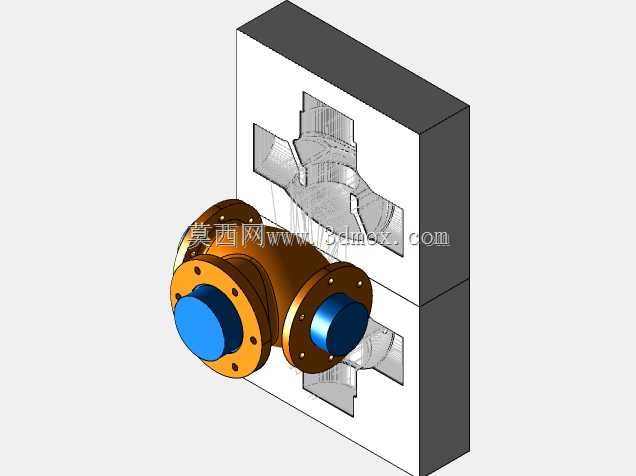

这套模具主要应用于阀门铸件的砂型铸造生产环节，面向流体输送管网、工业管路系统中的阀体类零件批量成型需求，可适配给排水、化工输送、暖通循环等多个场景下的阀体铸件生产，能够直接产出带法兰连接结构的阀体毛坯，大幅减少后续机加工的余量与工序时长。整套模具采用分体式模架结构设计，上下模分型面完全贴合阀体的外形轮廓走势，将阀体的法兰盘、通径腔体、顶部连接座等复杂结构的成型腔合理拆分到上下模对应位置，开模时能够顺利脱出铸件，不会出现型腔卡滞、拉伤铸件表面的问题。模架整体外形长度为900mm，总高度为150mm，模架边缘预留了足够的合模定位、工装装夹的边界空间，能够适配常规的造型机、合模台的安装尺寸要求，不需要额外定制适配工装即可直接上线投入生产。在成型结构设计上，模具的型腔部分完全复刻目标阀体的外形细节，法兰盘上的螺栓孔位置预留了成型凸台，铸件出模后仅需少量精加工即可达到装配精度要求；阀体内部的流道型腔对应位置做了顺滑的曲面过渡，避免铸造过程中出现夹砂、冲砂的缺陷，同时保证铸件内部流道的顺滑度，降低后续阀门使用时的流体阻力。模架的分型面边缘做了溢料槽设计，能够在浇注时排出型腔内的空气，同时容纳多余的金属液，避免铸件出现飞边过厚、气孔等常见铸造缺陷。模具的导向结构采用边角定位销设计，合模时能够快速对齐上下模，保证型腔的同轴度，避免出现错模导致的铸件壁厚不均问题，整套结构兼顾了成型精度与生产操作的便捷性，能够有效提升阀体铸件的生产合格率，降低单件铸件的生产成本。
