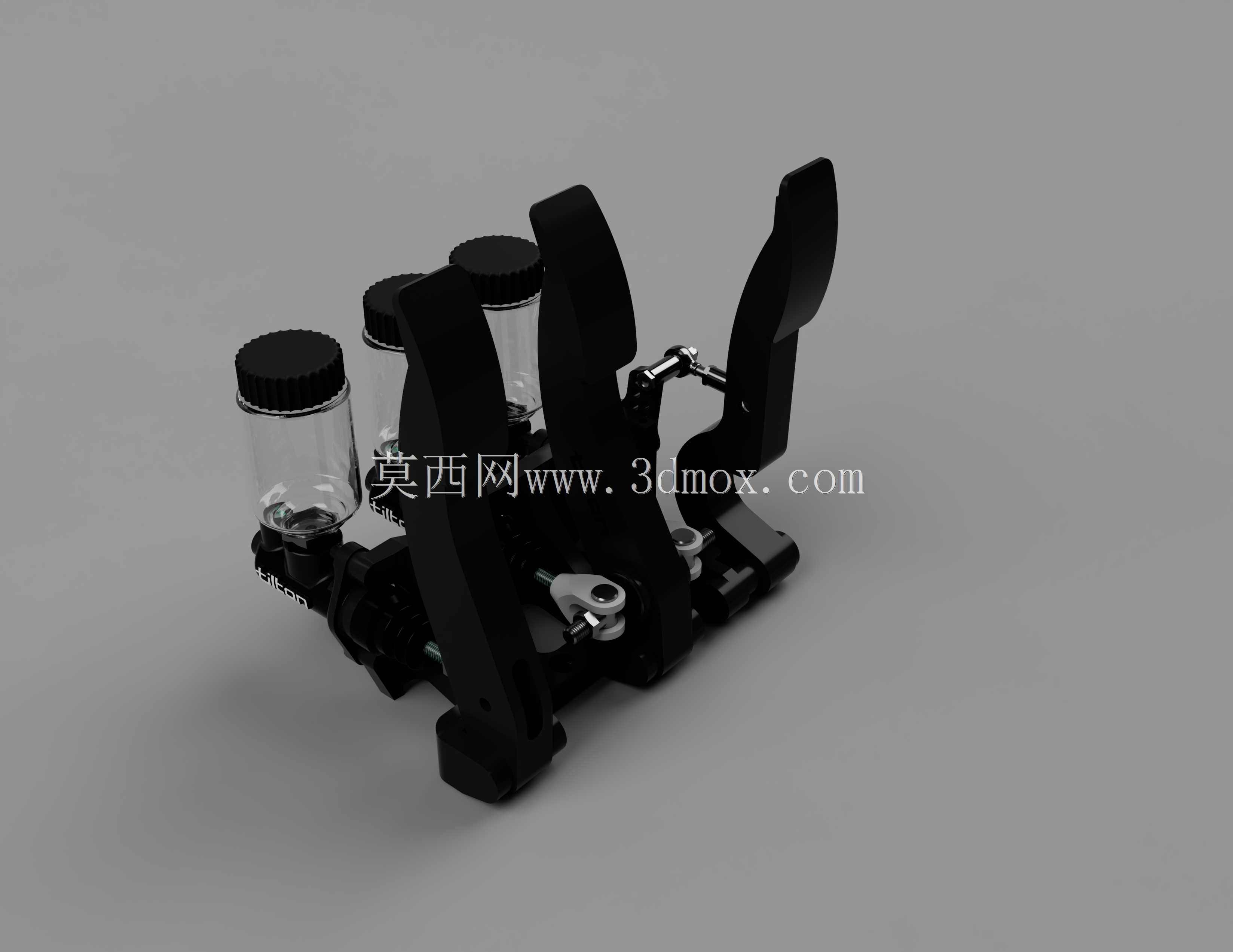

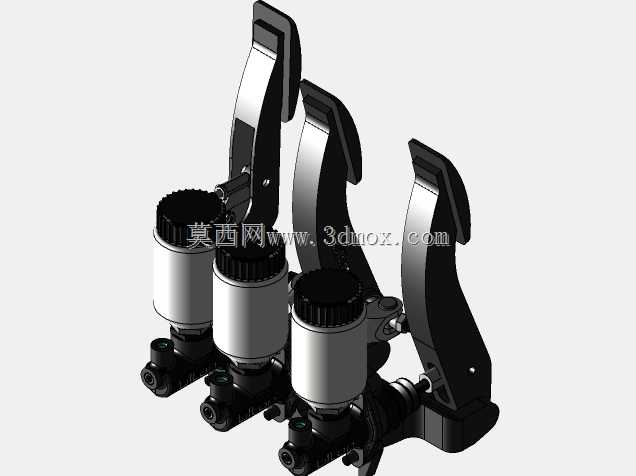

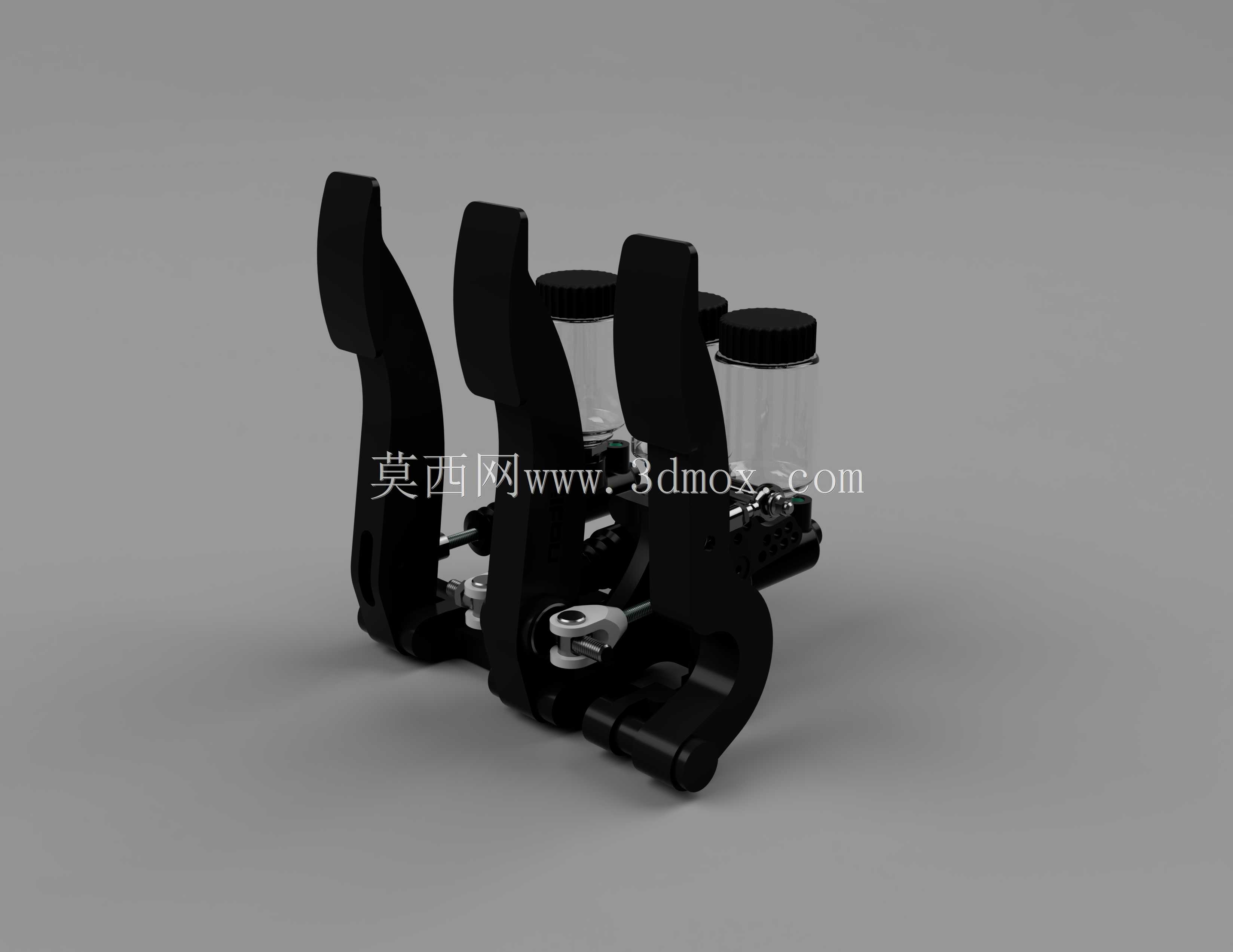

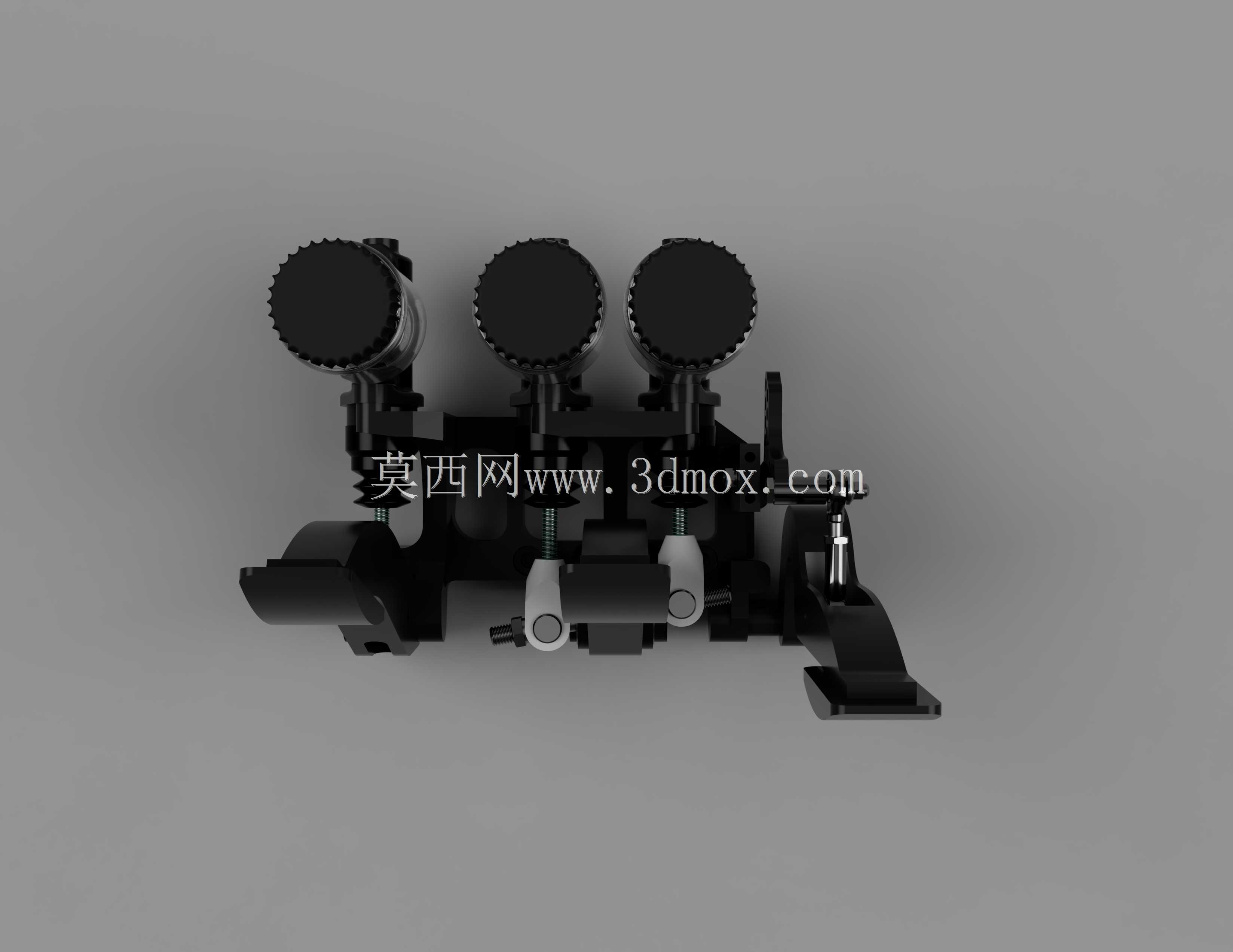

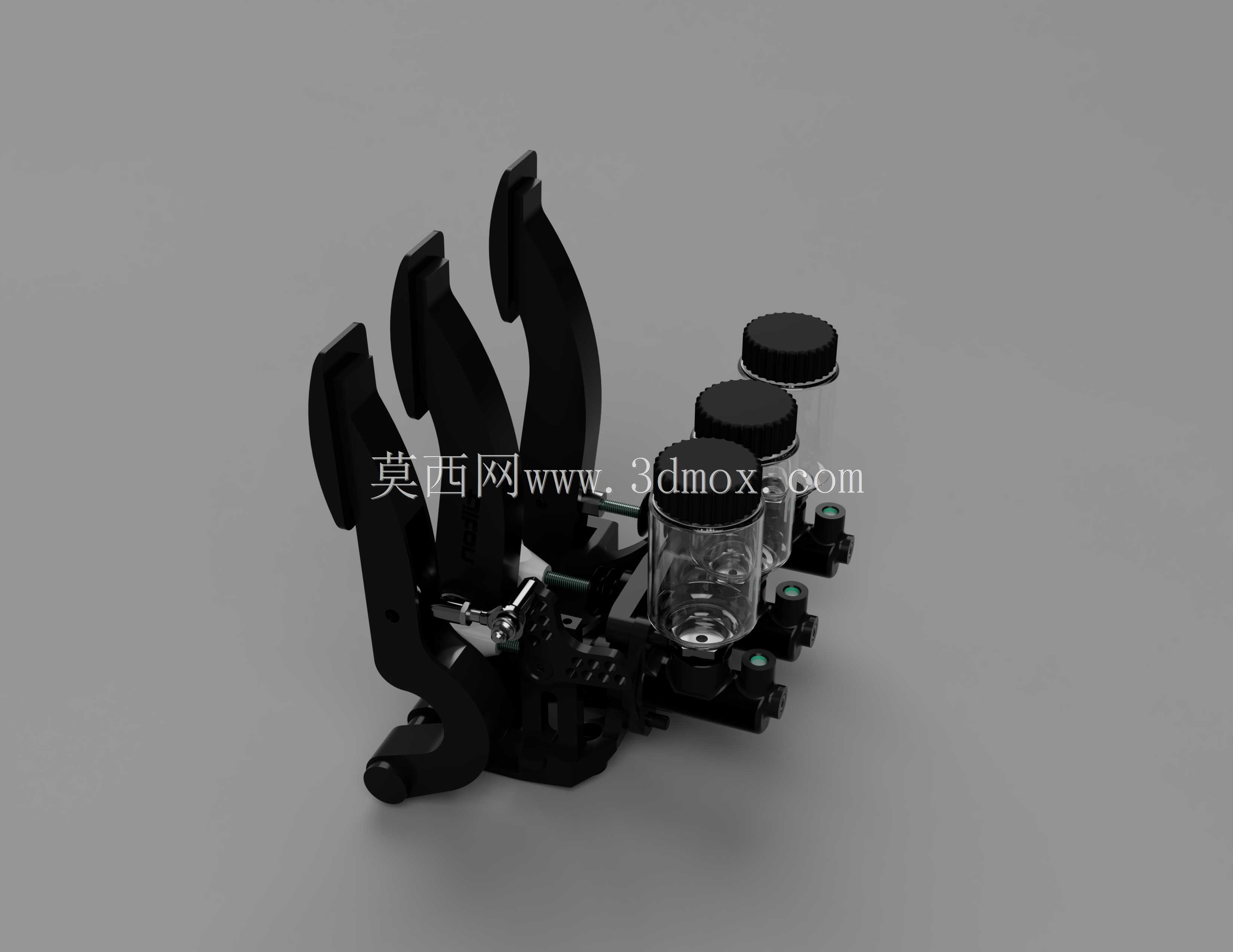

FSAE赛车适配Tilton结构踏板箱总成

该踏板箱总成主要面向大学生方程式赛车的驾驶舱操控系统应用场景，是赛车驾驶过程中驾驶员直接交互的核心操控部件，承担着制动压力输出、油门开度控制的核心功能，直接决定赛车手的操控精度与驾驶反馈，是方程式赛车底盘操控系统中不可或缺的关键组成部分。在实际赛事使用场景中，踏板箱需要承受车手高强度的反复踩踏载荷，同时要适配不同身材车手的踩踏习惯与腿部行程，还要在赛车高速行驶产生的强振动环境下保持结构稳定，避免出现松旷、卡滞等影响操控安全的问题。该踏板箱在原厂Tilton踏板组件的基础上做了针对性优化调整，核心设计思路围绕完整的运动行程保障展开，通过对制动偏置构件、主缸安装位、油门电缆支架的结构修正，确保踏板在全行程踩踏过程中不会出现结构干涉，让制动踏板与油门踏板的运动轨迹完全符合人机工程学要求，车手踩踏时的施力路径自然顺畅，长时间高强度驾驶也不易产生腿部疲劳。功能特性上，该总成集成了制动主缸安装位、制动偏置调节结构、油门踏板复位机构、油壶安装固定位，三个踏板的布局符合方程式赛车的操控习惯，制动踏板居中设置，油门与离合踏板分列两侧，踏板臂的角度经过反复调校，初始踩踏角度与最大踩踏深度都匹配方程式赛车的坐姿设定，能够让车手在坐姿极低的赛车座舱内获得最佳的踩踏施力角度。安装边界方面，该踏板箱采用底部整体安装的固定方式，底座预留了对应赛车前舱防火墙的安装孔位，整体横向宽度适配FSAE赛车驾驶舱的前部预留空间，纵向深度不会侵入车手的腿部活动区域，油壶采用立式安装布局，固定在踏板臂上方的支架上，既方便后续制动液的加注与排气操作，也能避免赛车行驶过程中制动液溢出滴漏到座舱内，所有管路与拉线的走位都预留了充足的固定位，不会在踏板运动过程中产生剐蹭干涉。结构设计上，踏板臂采用高强度的刚性结构设计，能够承受峰值超过1000N的踩踏载荷而不产生形变，铰接位置采用耐磨衬套结构，长期使用也不会出现虚位，制动偏置结构可以根据车手的驾驶习惯，灵活调整前后轴的制动输出比例，适配不同赛道的抓地力特性与驾驶风格，油门支架的结构设计能够精准匹配油门拉线的行程，确保踏板踩踏行程与节气门开度完全线性对应，给车手提供精准的油门反馈。
