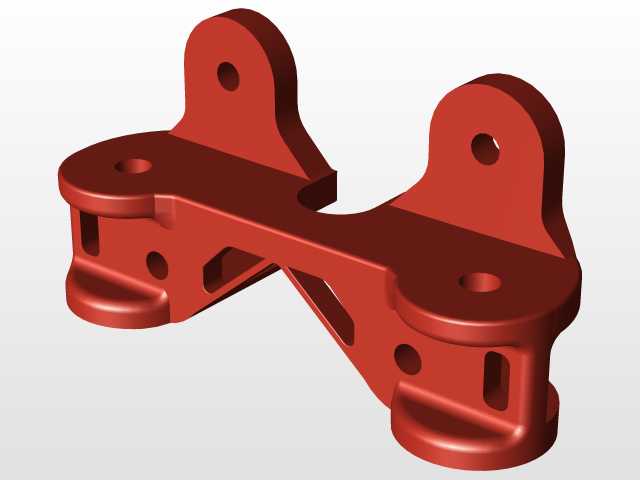

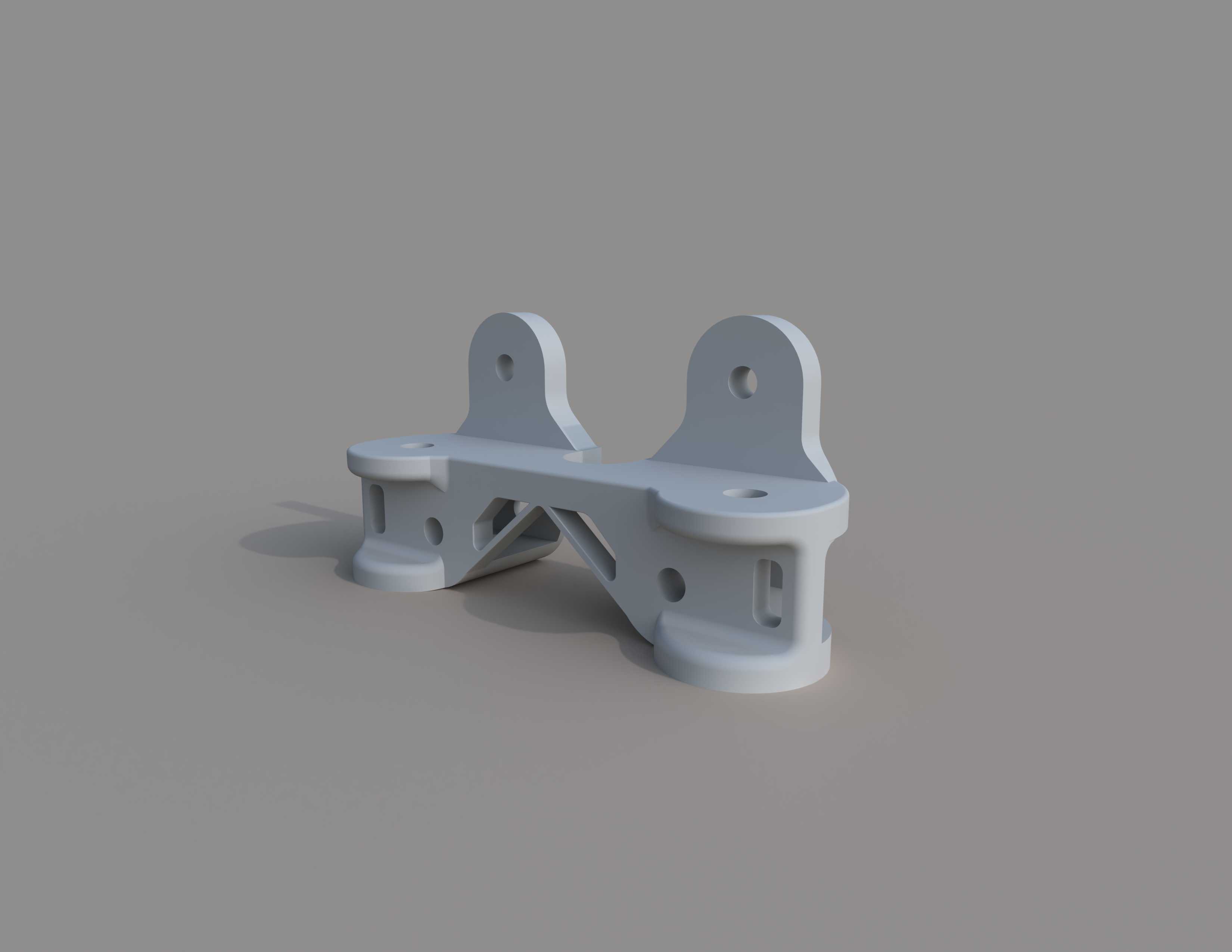

火箭硬件对称式双吊耳连接支座结构

该构件属于航天发射配套链路中的承力连接部件，主要应用在火箭箭体与地面勤务保障挂装设备的衔接位置，也可适配同载荷等级的重型工业吊装接驳场景，承担挂装状态下的静态载荷传递、发射前待发段的微幅振动缓冲，以及勤务拆装过程中的多点位定位约束功能。从结构设计逻辑来看，整体采用对称式双立耳布局，两个带通孔的立式吊耳分别布置在构件两端，孔位同轴度经过严格公差约束，可直接穿装销轴完成与上部挂点的铰接，避免装配过程中出现别卡、应力集中的问题；下部两个带沉孔的圆形安装座，可通过螺栓与下部被承载构件完成刚性连接，沉孔设计能够保证螺栓头完全沉入座体内部，不会突出安装面干涉周边管线或相邻构件的布置。构件中间的连接梁采用变截面镂空设计，在非主承力区域开设长圆形减重孔与圆形工艺孔，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减构件自身重量，降低无效载荷占比，这一设计思路完全匹配航天领域对构件重量克级控制的严苛要求。从安装边界来看，构件整体外轮廓无尖锐棱角，所有棱边均做了倒圆角处理，既可以消除加工过程中的应力集中源，提升构件疲劳寿命，也能避免装配过程中划伤操作人员或损坏周边线缆保护层；两个下部安装座的中心距、吊耳孔与安装面的垂直高度、各安装孔的孔径公差均经过匹配性校核，可直接适配对应规格的标准紧固件与销轴，不需要现场二次修配。从受力特性来看，构件经过多轮啮合仿真迭代，主承力路径上的材料分布做了针对性加厚，耳板与底座衔接位置做了圆弧过渡强化，能够在额定载荷下将最大应力控制在材料许用应力范围内，即使承受发射前的低频振动载荷，也不会出现局部塑性变形或连接松动的问题，完全满足航天场景下高可靠性、高冗余度的使用要求。
