大学生方程式赛车钢管车架总成结构设计

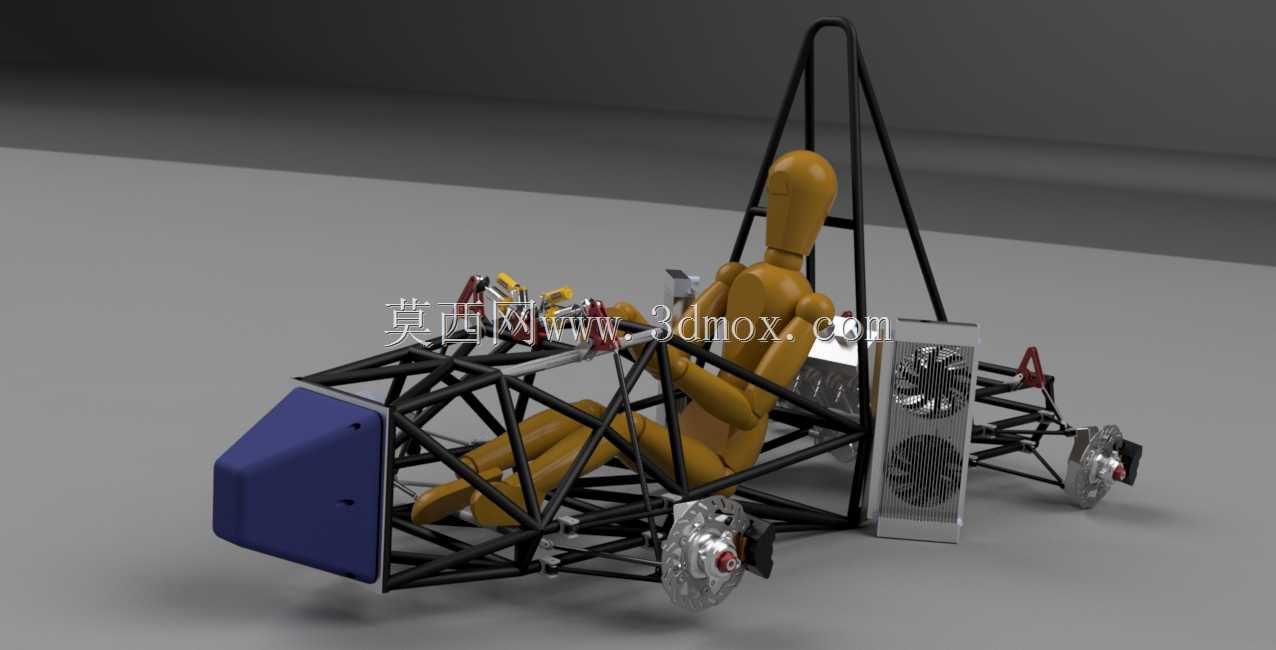

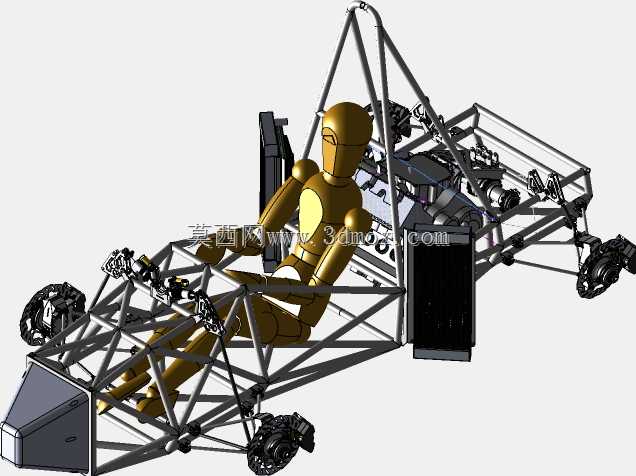

该结构为面向大学生方程式赛事打造的赛车核心承载总成，核心应用场景为高校方程式赛车队的整车研发、赛道性能验证以及赛事参赛装备搭建，可直接作为整车总布置的核心基准，承接动力、传动、行走、操控、安全防护等全系统的安装定位需求。从实际用途来看，该总成是赛车的核心承载基体，既要承受赛道急加速、紧急制动、高速过弯时产生的多向交变载荷，也要为车手提供充足的生存防护空间，同时为各系统部件提供精准的安装基准，保障整车在极限工况下的结构稳定性与操控一致性。在功能特性层面，该总成采用空间桁架式钢管结构，通过不同管径、壁厚的合金钢管的空间拓扑排布，在实现极致轻量化的同时保障了极高的结构扭转刚度，可有效避免极限工况下的车架形变对操控精度的影响；车架前部设置了专用的碰撞吸能结构安装位，可在正面碰撞时通过结构溃缩吸收冲击能量，配合后部的防滚架结构，全方位保障车手的驾驶安全；车架侧部预留了制动卡钳、轮毂单元的安装接口，匹配大尺寸通风制动盘与对置活塞卡钳，可满足高速行驶下的连续制动散热需求，避免制动热衰减；车架侧后方预留了散热单元的安装空间，可保障动力单元在全负荷工况下的工作温度处于合理区间；驾驶舱区域严格按照人机工程学要求排布，匹配标准人体假模型的坐姿定位，对方向盘、踏板组、座椅安装点的位置进行了多轮优化，可保障不同身材的车手都能获得舒适的驾驶姿态，精准传递操控指令。在设计思路上，该结构严格遵循方程式赛事的技术规则要求，对动力单元的安装边界、车架离地间隙、防滚架结构尺寸、碰撞结构的吸能行程都做了合规性设计，动力单元采用中置后驱的布置形式，将重心控制在整车前后轴荷的最优分配区间，有效提升过弯时的抓地力表现；悬架安装点采用了局部加强的结构设计，在保留悬架几何定位参数不变的前提下，对后悬安装区域做了结构加宽处理，提升了后轮的行驶稳定性，同时为后续的悬架参数调校预留了充足的调整空间。在外形尺寸与安装边界层面，该车架总成严格控制整车的长宽高边界，前部鼻锥结构采用流线型设计，可有效降低行驶风阻，车架各安装点的位置公差控制在极小范围内，可保障各系统部件的安装适配性，避免后续总装时出现干涉问题，同时为车身覆盖件的安装预留了充足的连接点位，可满足不同造型风格的车身覆盖件装配需求。
