方程式赛车推杆驱动前悬架结构设计

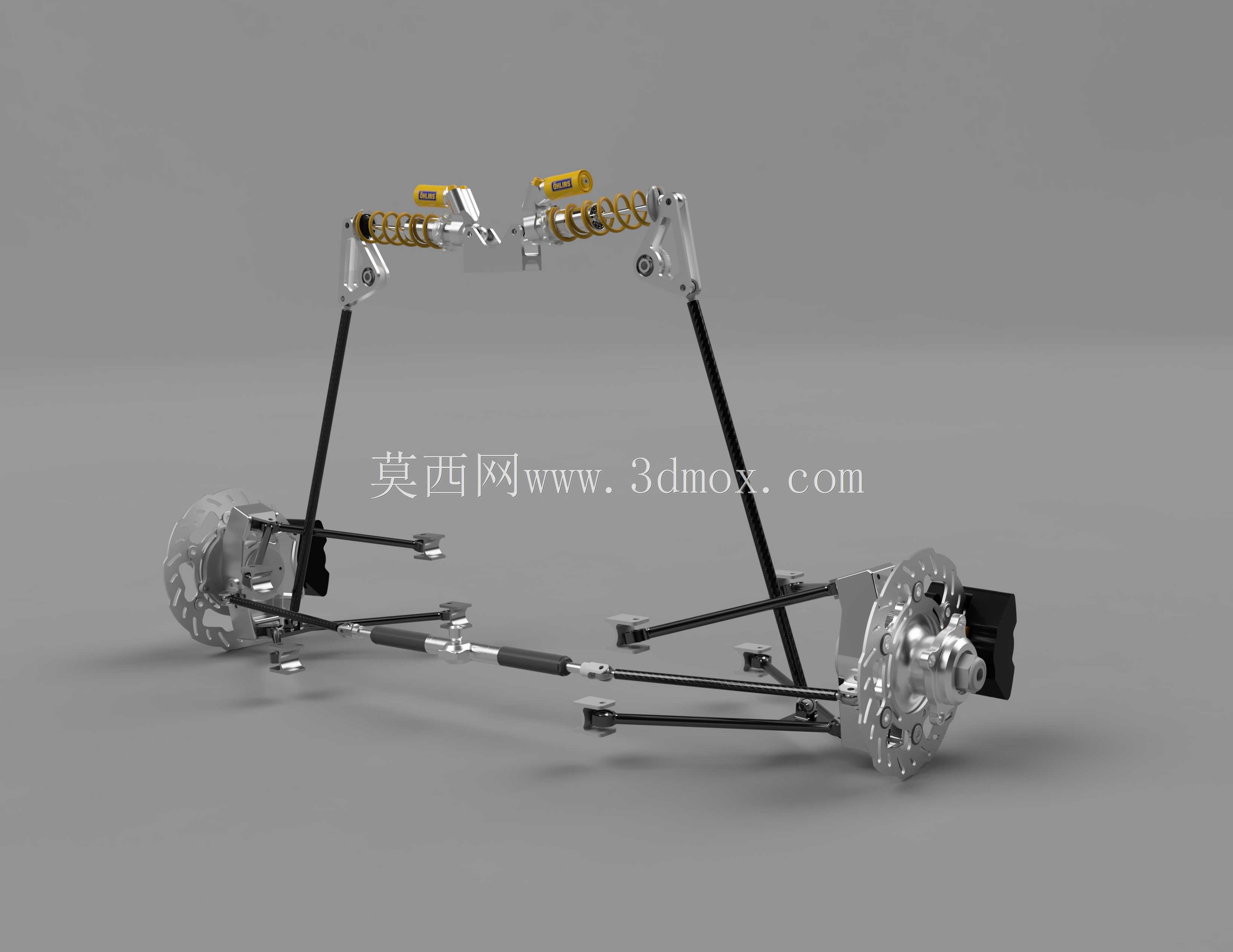

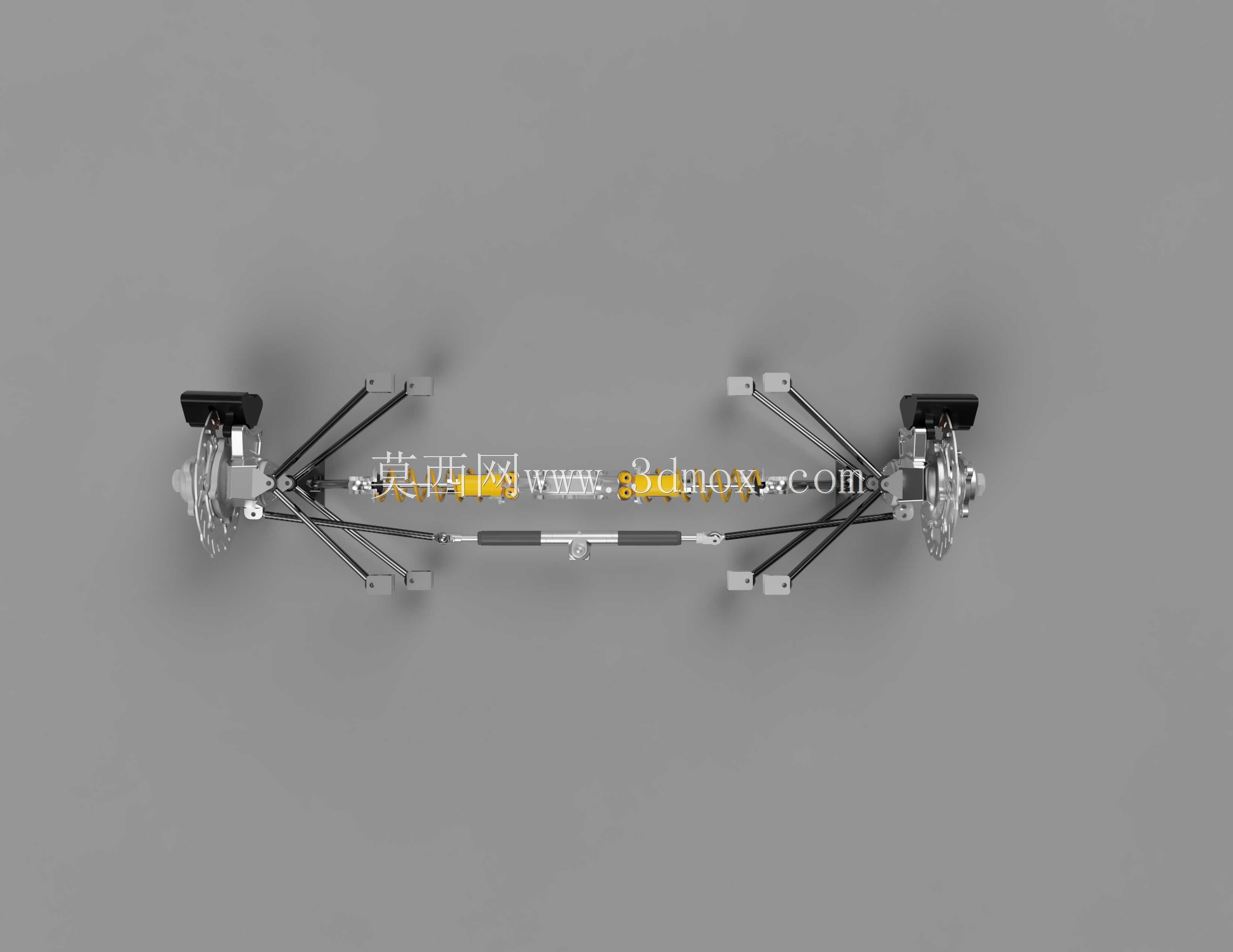

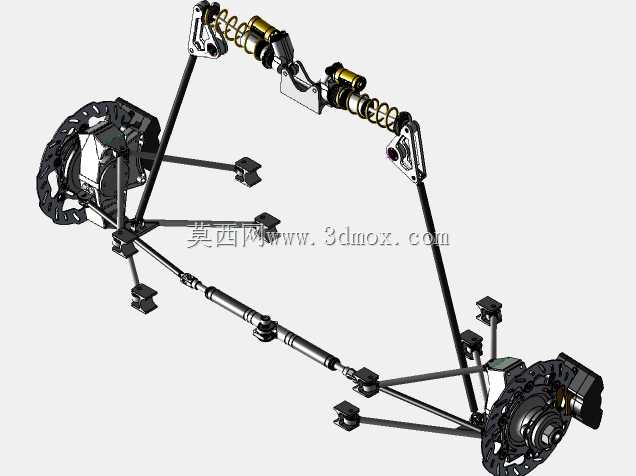

该结构为面向大学生方程式赛事打造的前轮悬架总成，主要应用于单人单座方程式赛车的前部行走系统，承担前轮与车架之间的载荷传递、行驶减震、转向导向以及制动安装承载的核心作用，是赛车底盘系统中直接影响操控极限、行驶稳定性与轮胎接地性能的关键部件。整套悬架采用推杆驱动双叉臂结构形式，区别于传统民用车辆的簧上减震布局，将减震器与弹簧组件布置在车架上部舱体内，有效降低了簧下质量，大幅提升车轮随路面起伏的跳动响应速度，能够让轮胎在高速过弯、颠簸路面行驶时始终保持最优接地面积，最大化抓地力输出。设计过程中围绕赛事操控需求做了针对性参数匹配，垂直行程为1英寸时对应外倾角变化为5.6度，能够在车辆侧倾时自动补偿轮胎外倾角度，避免胎面局部过载，提升过弯时的侧向抓地极限；轮距设定为1300mm，匹配71%阿克曼转向几何，在低速绕桩、急弯转向时能够让内外侧车轮遵循自然转向轨迹，减少轮胎滑动磨损，提升转向精准度。转向系统采用442mm行程齿轮齿条转向器，直接连接两侧转向节臂，转向传动比设定紧凑，能够实现快速的转向响应，满足方程式赛事小半径急转的操控需求。叉形臂与转向节的连接端采用密封球面轴承，取消了传统结构中易产生应力集中的弯曲杆端，在保证连接自由度满足悬架跳动需求的同时，大幅提升了连接部位的抗冲击疲劳强度，能够承受赛事中高频颠簸、路肩冲击带来的交变载荷。制动系统侧搭载四活塞制动卡钳，匹配13英寸轮圈安装位，卡钳安装座采用6061铝合金加工成型，兼顾强度与轻量化需求；转向节采用高强度钢材加工，轮毂主轴与轮毂部分采用4340钢材制作，能够承受大制动力矩、侧向加速度带来的高强度载荷，避免极限工况下的部件变形失效。整套结构的安装边界完全匹配钢管桁架式方程式赛车的前部车架安装点，上下叉臂的安装点位经过运动学仿真优化，在悬架全跳动行程内不会产生运动干涉，减震器采用外置阻尼可调结构，可根据不同赛道的路面特性、抓地力水平调整阻尼软硬与弹簧预压，适配干地赛、湿地赛、颠簸耐力赛等不同赛事场景的调校需求，外露的杆件均做了轻量化镂空处理，在保证结构强度的前提下尽可能降低整体重量，助力赛车实现更好的动力重量比。
