AP赛车制动系统远程储液罐结构设计

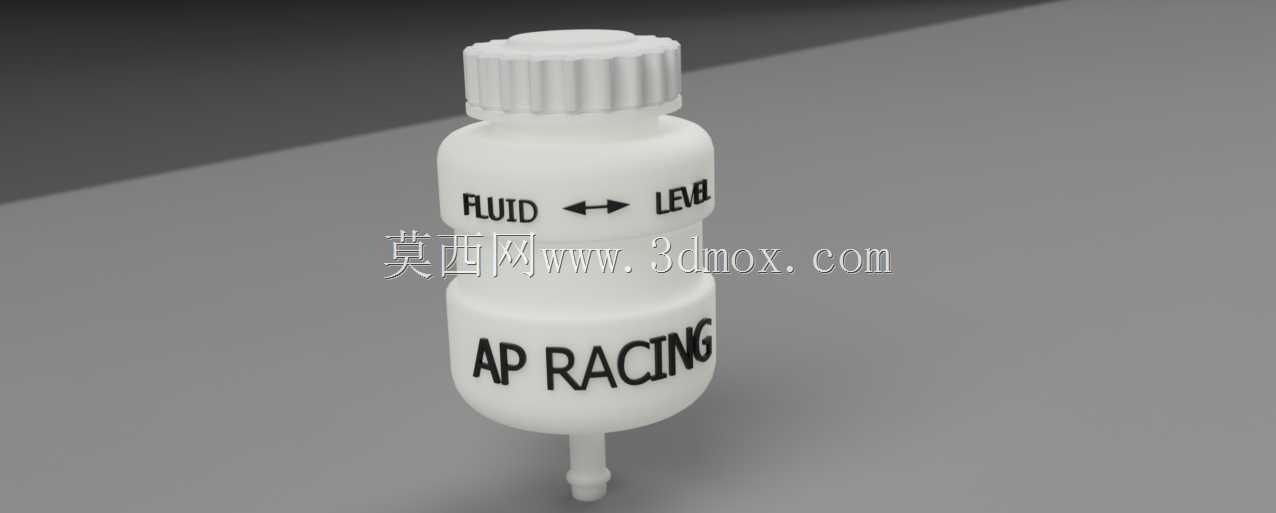

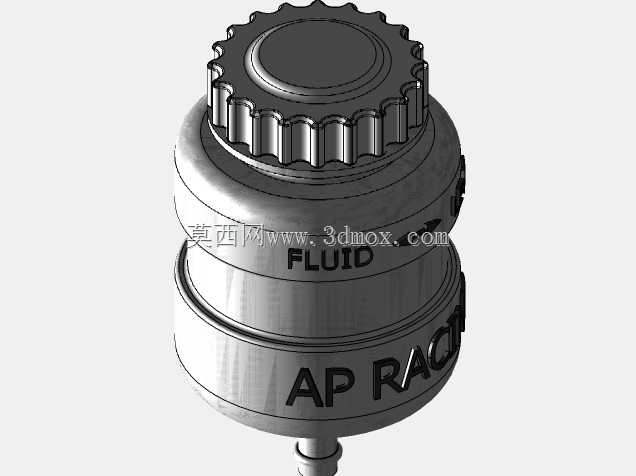

　　配套的旋钮式密封盖带有多道环形防滑棱，既可以保证徒手拧紧时的足够摩擦力，也能通过盖内的密封胶圈实现腔体的密封，防止激烈驾驶时制动液从加注口溢出，同时避免外界的水汽、灰尘进入制动油路污染制动液。腔体中部标注的FLUID与LEVEL标识配合双向箭头，是用于提示运维人员油液的正常液位区间，在赛事的快速检修环节，工作人员不需要额外借助量具，仅通过目视观察罐身的液位标识，就能快速判断制动液存量是否符合要求，大幅缩短 pit 房的检修时长。下部腔体为主要的储液容腔，183立方厘米的额定容积可以满足整套制动系统的补液需求，即使在连续多圈的高强度制动工况下，制动片磨损导致的总泵活塞位移带来的油液容积变化，也能在储液罐的容腔调节范围内，在场地赛车、拉力赛车的制动系统布局中，受限于车架前部的安装空间、制动总泵的布置位置以及激烈驾驶时的油液波动控制需求，远程储液罐是制动油路中不可或缺的配套部件，这款对应AP Racing规格的远程制动液储液罐，正是针对赛事场景的特殊使用需求完成的结构建模。不同于民用车辆直接将储液腔集成在制动总泵上的设计，赛车用远程储液罐需要通过耐油软管与制动总泵的补液口连接，将储液结构布置在远离制动总泵高温区域、同时方便运维人员快速检查油位的位置，避免制动系统长时间高负荷工作时，总泵传导的高温导致制动液汽化、或是油位波动造成的气穴问题。从结构设计逻辑来看，这款储液罐整体采用上下两段式的腔体结构，上部腔体设置带密封螺纹的加注口，

　　不需要频繁补充制动液。罐体底部的引出接头采用小直径直插式结构，适配赛事常用的耐高压制动软管，接头根部做了圆弧过渡处理，避免安装软管时应力集中导致的接头断裂问题，同时直插式的结构可以快速完成管路的插拔，在赛事紧急维修时能够快速完成部件更换。从安装边界来看，这款储液罐的整体外形为圆柱变径结构，最大外径位于下部储液腔位置，上部加注口的外径略小于下部腔体，整体轴向尺寸紧凑，安装时仅需要通过配套的固定卡箍将罐体固定在车架的预留安装位即可，不需要额外设计复杂的安装支架，罐体侧面的平整区域也可以根据不同车队的需求粘贴标识，不会影响罐体本身的结构强度。在实际使用场景中，这类远程储液罐除了应用在赛车上，也可以适配部分改装民用车辆的制动系统升级，

　　当车辆更换大尺寸多活塞制动卡钳、总泵安装位置受限于改装布局无法直接安装原厂集成式储液罐时，这类独立远程储液罐就可以灵活布置在发动机舱的空余位置，保证制动系统的补液功能正常。建模过程中对罐体的壁厚做了符合工程实际的设定，整体壁厚均匀，既可以保证存储制动液时的结构强度，耐受制动系统的工作压力波动，也不会因为壁厚过大造成不必要的重量增加，符合赛车部件轻量化的设计需求。罐体表面的标识采用凹印结构的建模方式，还原了实物的标识细节，在做渲染或者结构验证时，可以清晰展示液位提示标识的位置，方便后续的结构评审或者安装指导文件制作。需要注意的是，这类储液罐的腔体内部做了防浪涌的结构设计吗？不，这款储液罐的上下腔体之间的变径位置，

　　其实可以起到一定的油液缓冲作用，在车辆急加速、急减速或者高速过弯时，变径结构可以减少腔体内制动液的剧烈晃动，避免因为油液大幅波动导致的空气进入油路问题，这也是赛事用储液罐和普通民用储液罐的细节差异点。另外，罐体的材质在实际应用中一般采用耐制动液腐蚀的半透明工程塑料，既可以耐受制动液的长期腐蚀，也可以通过半透明的罐体直接观察内部的油液位置，配合罐身的液位标识，实现快速的油位检查，建模时也还原了罐体的材质质感特征，方便后续做装配验证时判断可视性是否满足运维需求。从安装适配性来看，底部的接头尺寸匹配行业通用的制动软管规格，不需要额外制作转接头就可以和主流的制动总泵、改装管路适配，降低了改装或者赛事维修时的配件适配难度。在制动系统的整体匹配中，储液罐的安装高度需要略高于制动总泵的补液口高度，利用重力保证制动液可以顺利补充到总泵腔内，这款储液罐的整体高度设计也考虑了这一安装要求，在常规的车架安装位布置时，很容易满足高度差的要求，不需要额外抬高安装位。
