FSAE赛车前后悬架系统结构设计

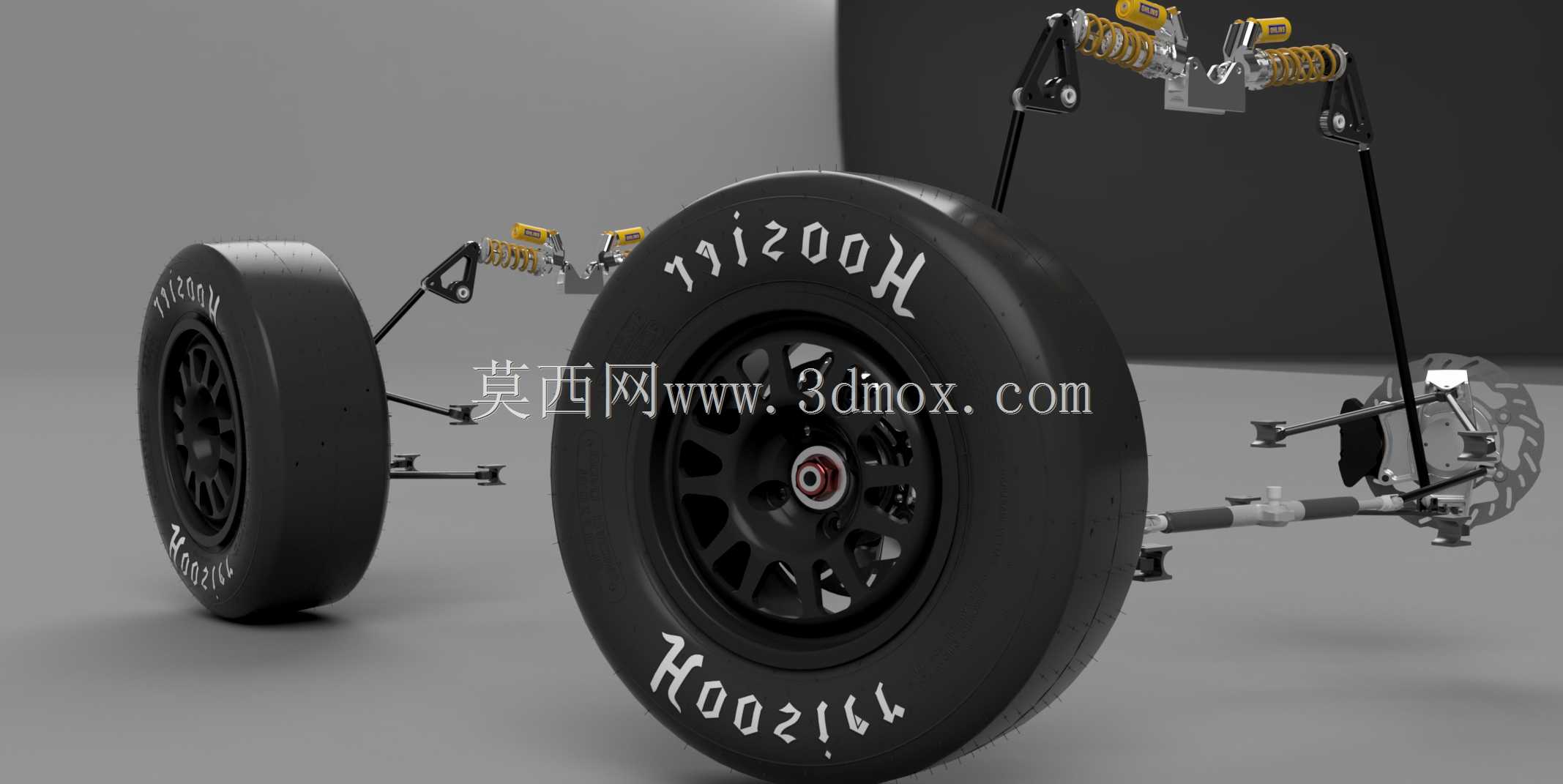

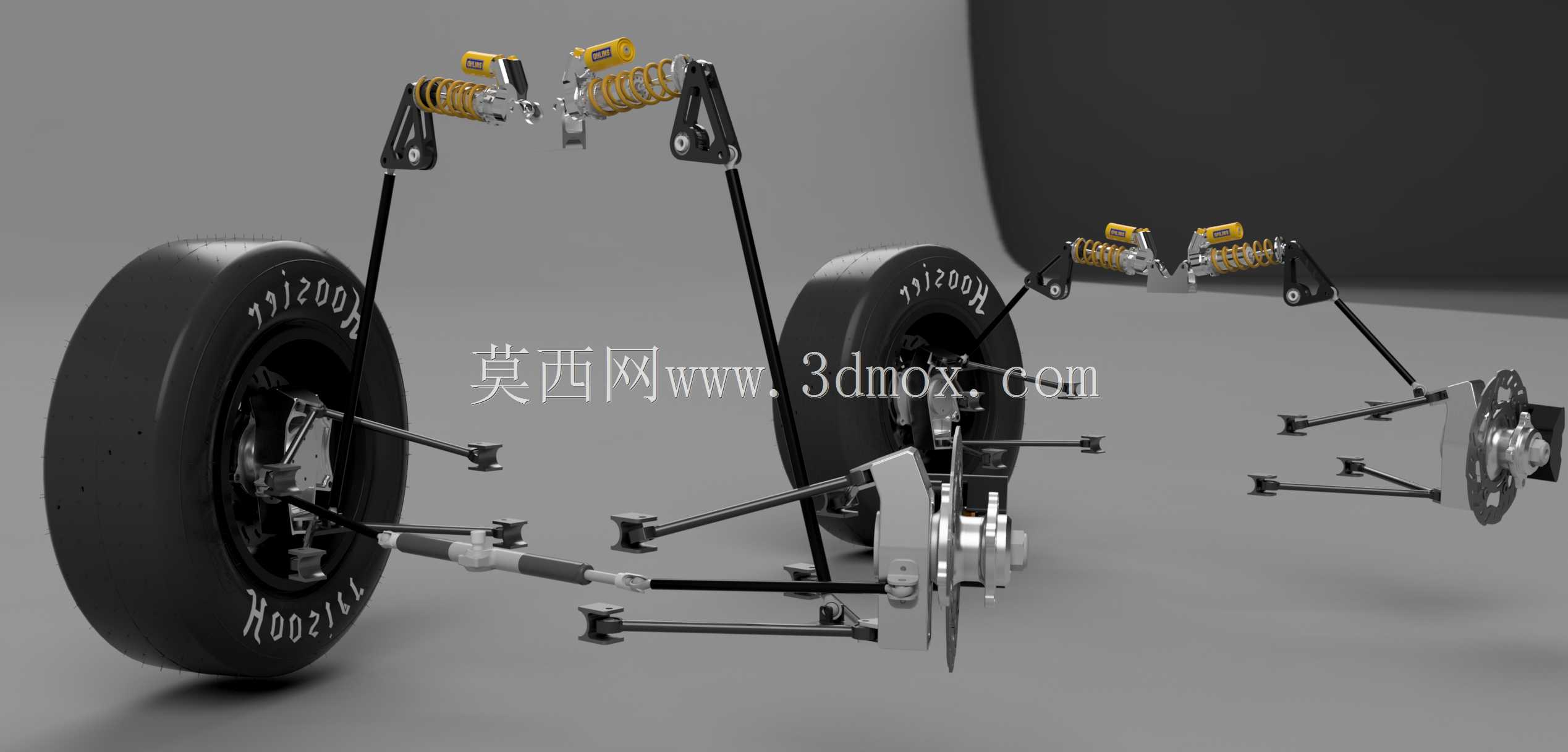

这套悬架结构专为大学生方程式赛车开发，前后悬架采用统一的推杆驱动布局，核心匹配Ohlins TTX25型号减震器，在赛事场景下可精准过滤赛道颠簸带来的冲击，同时保证轮胎与铺装路面的最大接触面积，为赛车过弯、急加速、紧急制动提供足够的抓地力支撑。叉形杆上采用密封球面轴承设计，取消了传统结构的弯曲杆端，大幅降低了应力集中带来的结构失效风险，在高频颠簸的赛道工况下可有效延长部件使用寿命，减少赛事过程中的机械故障概率。转向部分匹配442mm行程的FSAE专用转向齿条，搭配Willwood Dynapro系列刹车卡钳，轮圈选用13英寸规格，轮辋隐藏式设计既优化了空气动力学表现，也避免了轮辋外露带来的剐蹭风险。前后悬架几何经过反复调校，前后侧倾中心高度接近，5.6度的侧倾弧度对应每英寸垂直行程的侧倾变化量，可让赛车在高速过弯时保持更平稳的车身姿态，减少侧倾带来的轮胎接地面积损失。阿克曼转向几何设置为71%，适配1300mm的轮毂到轮毂轮距，在低速绕桩、急弯转向场景下可让内外侧轮胎保持合理的转角差，减少轮胎拖磨，提升转向精准度。结构材质方面，立柱、钟形曲柄、减震器安装座选用6061铝合金加工，兼顾轻量化与结构强度，主轴采用高强度钢材制作，轮毂选用4340钢材锻造，可承受赛事过程中急加速、制动、过弯带来的多向冲击载荷。安装边界上，悬架各硬点位置严格匹配方程式赛车的车架安装孔位，推杆长度、叉形杆上下摆臂长度经过运动学仿真验证，在全行程跳动过程中不会与车架、轮圈、刹车管路发生运动干涉，减震器安装角度经过优化，可最大化发挥阻尼效能，兼顾直线行驶的舒适性与弯道的支撑性，整套结构完全符合FSAE赛事的技术规则要求，可直接用于赛车的整车装配与调试。
