桌面级小型离心分离实验装置结构设计

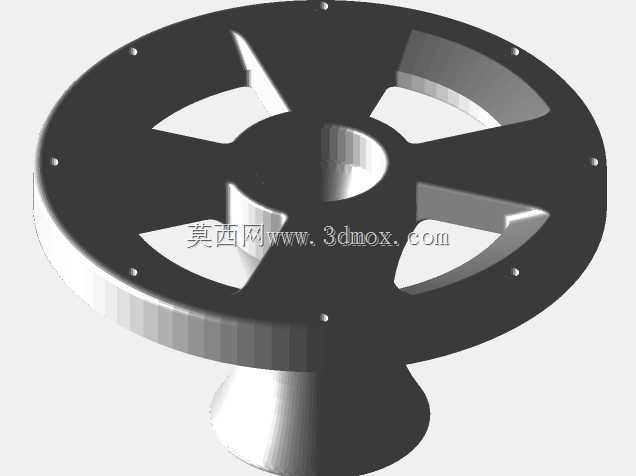

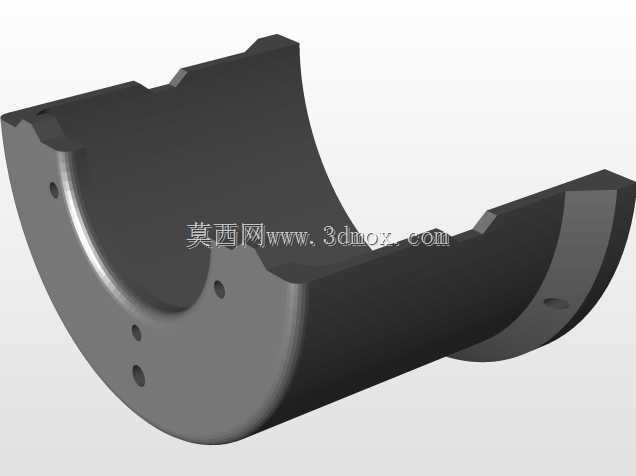

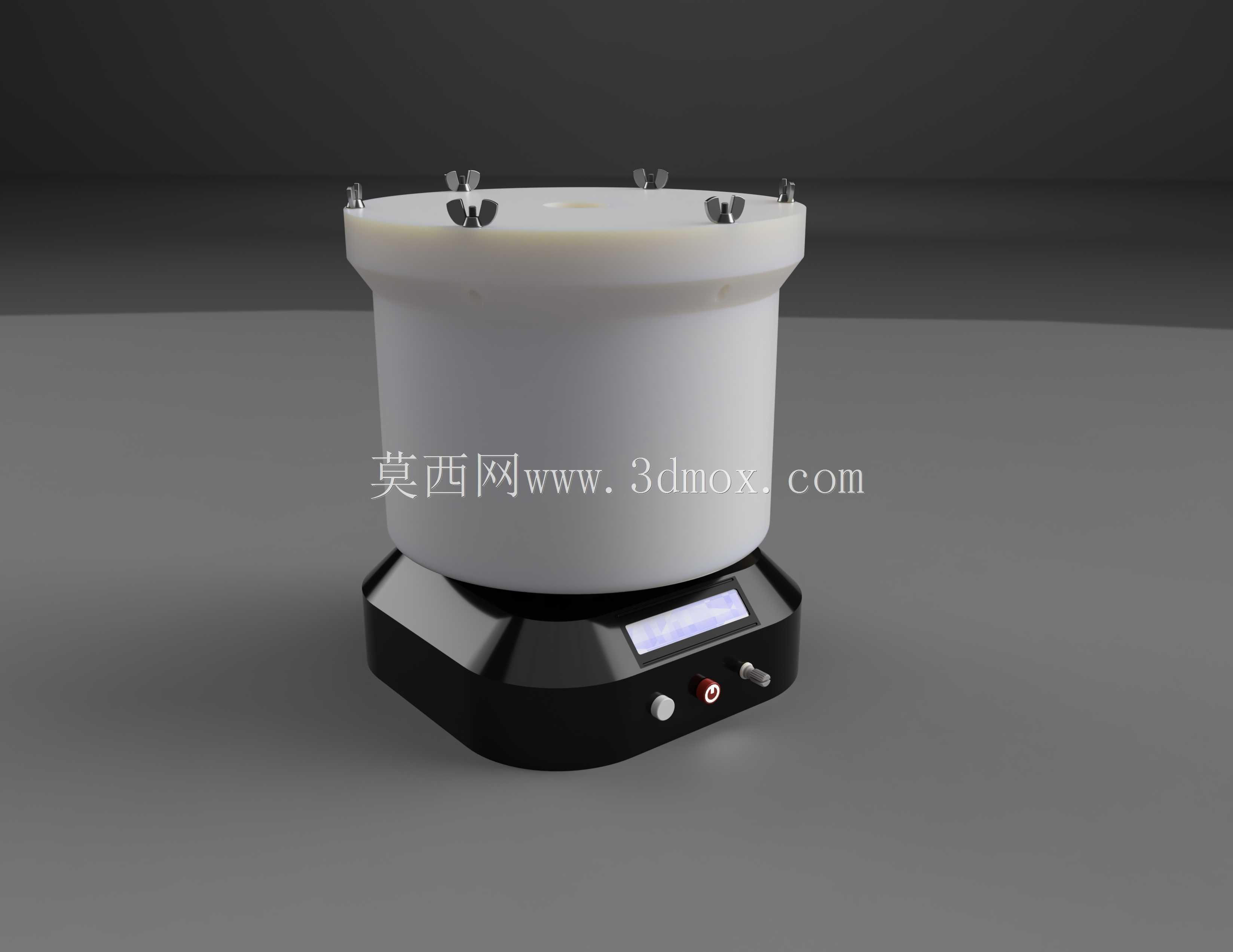

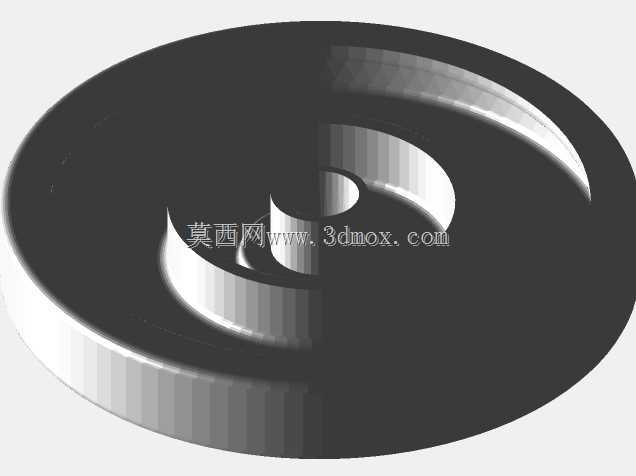

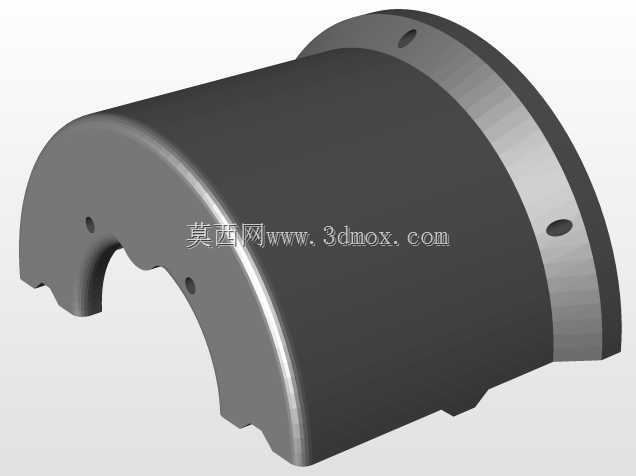

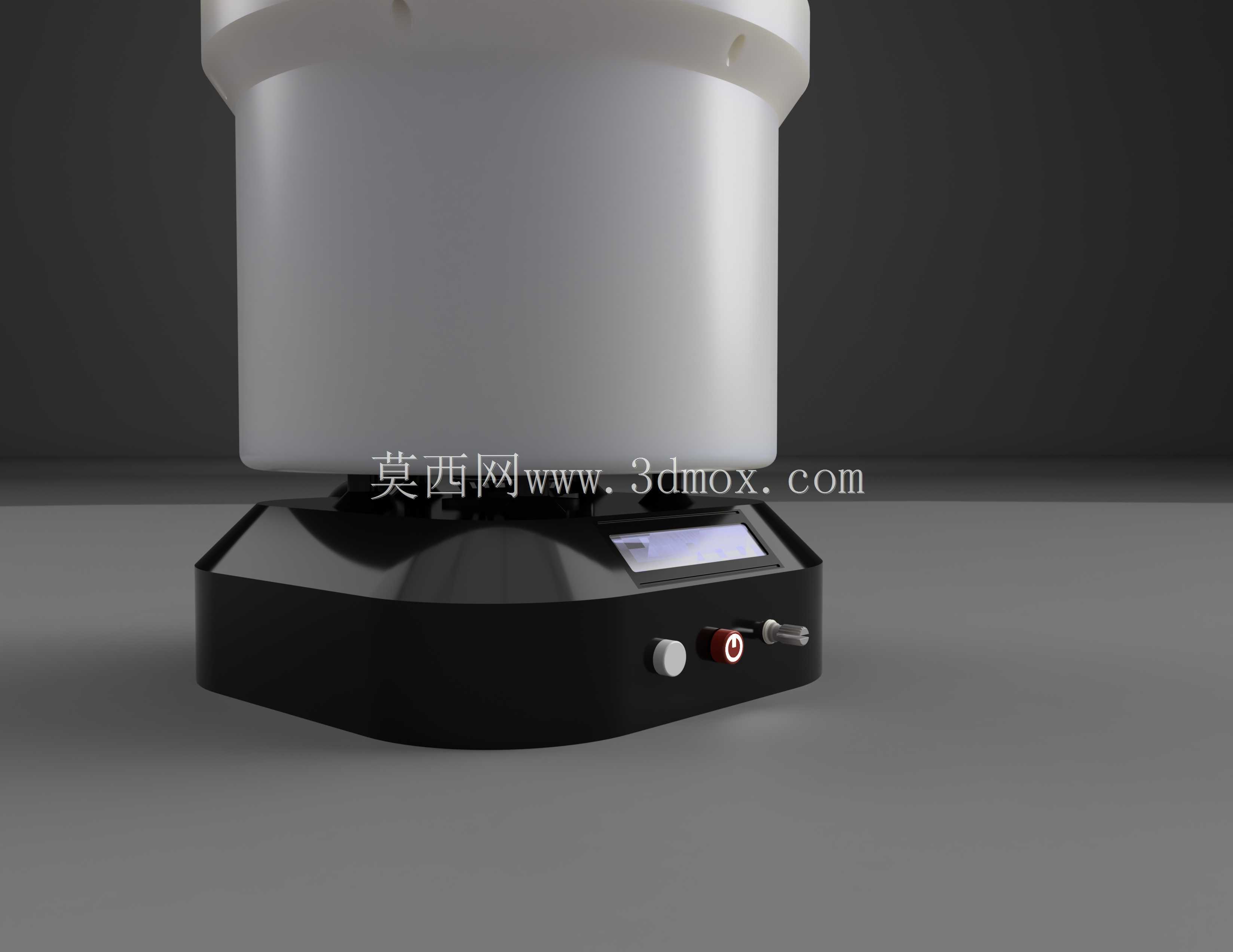

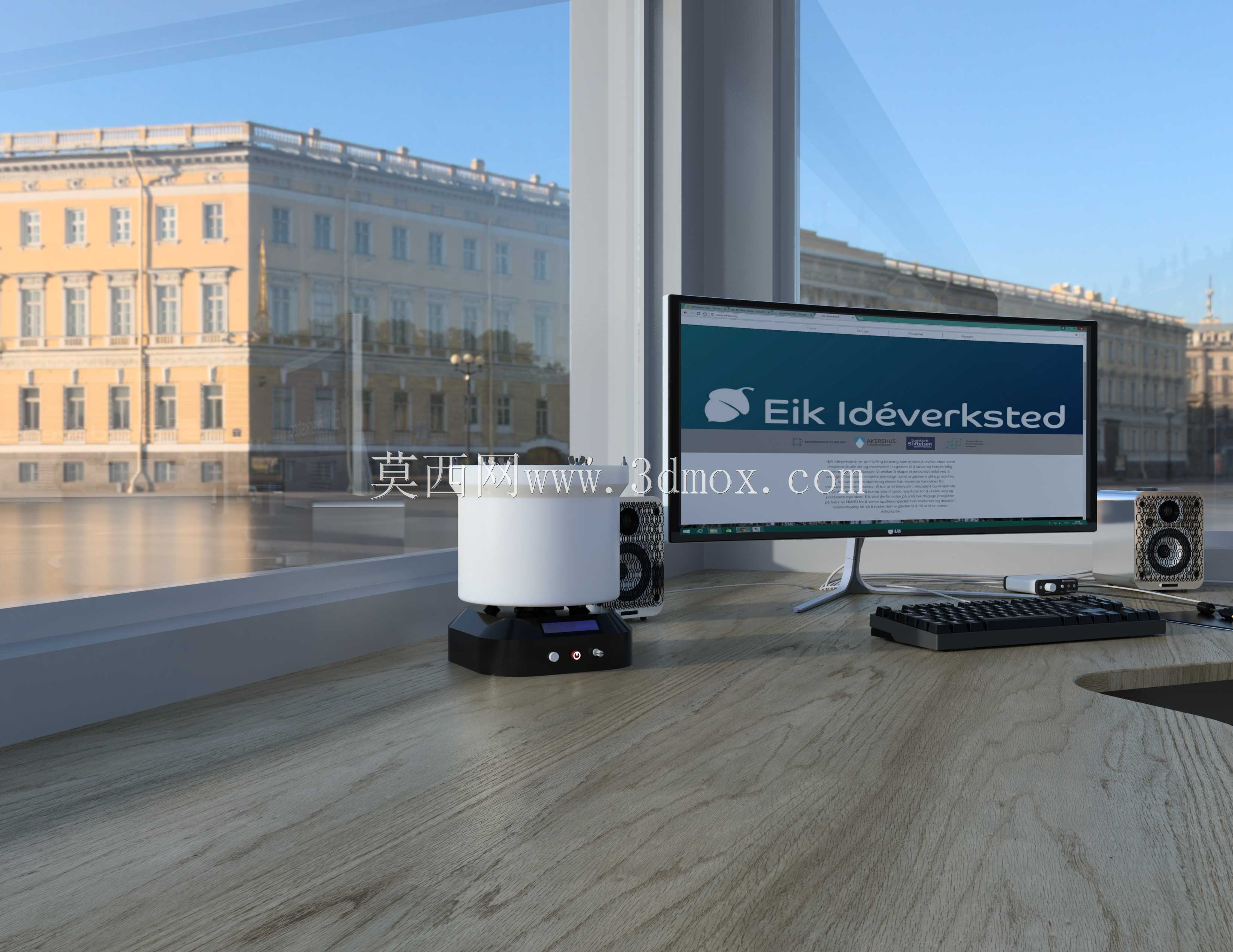

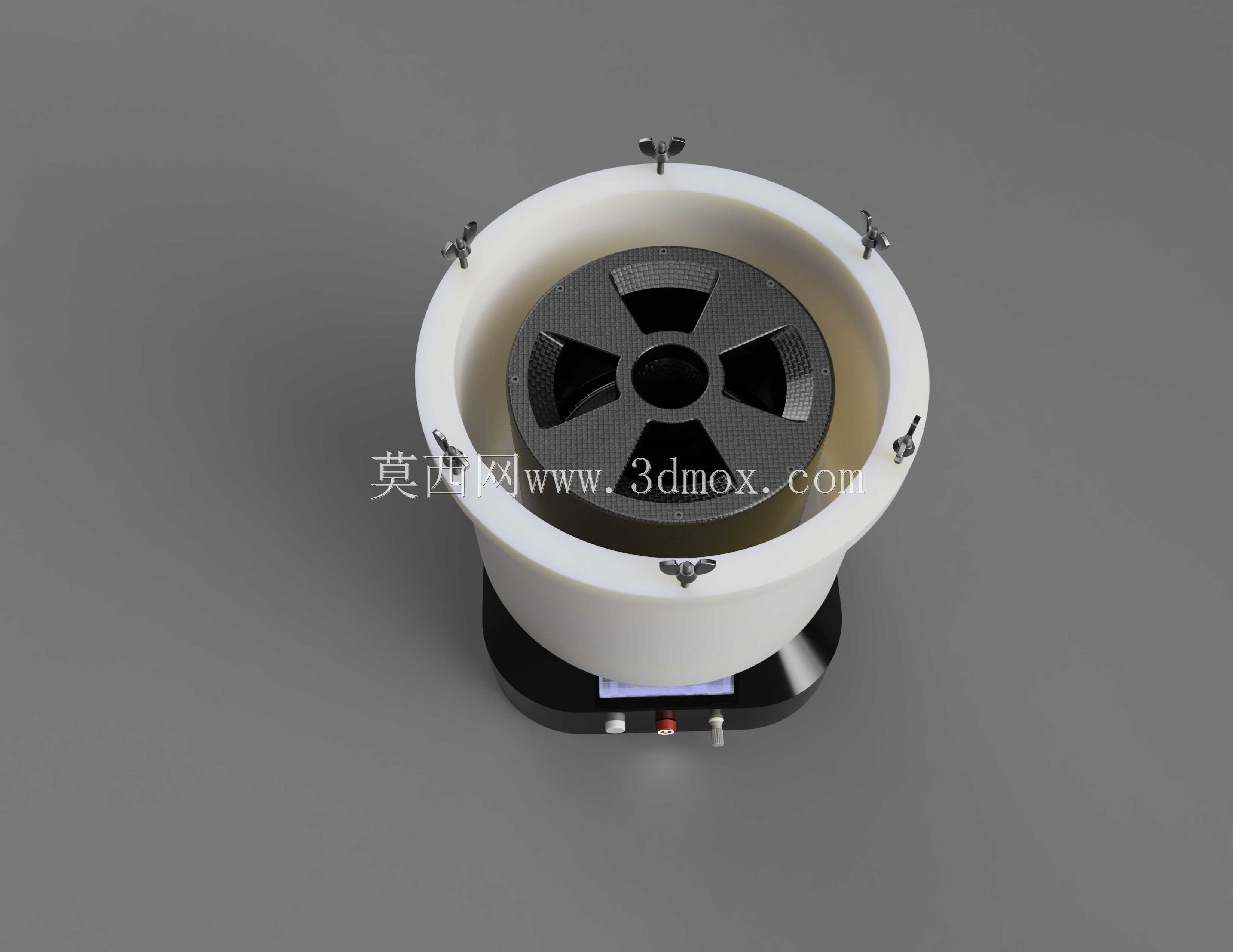

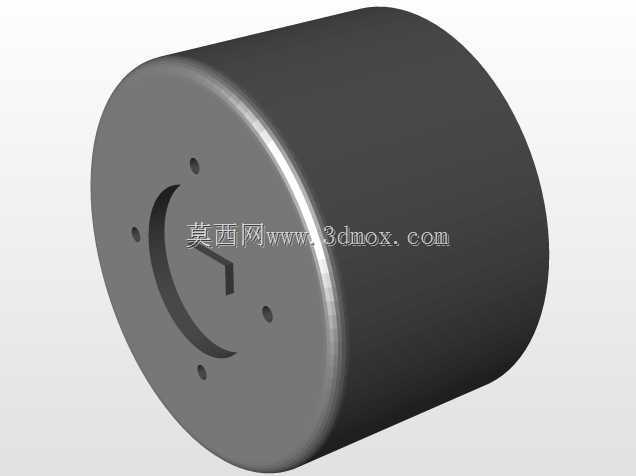

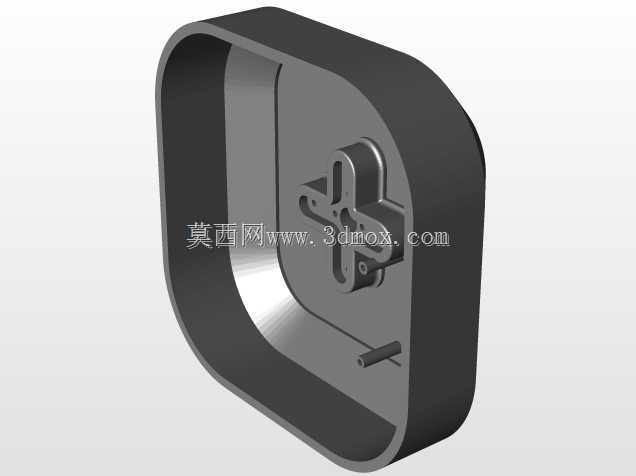

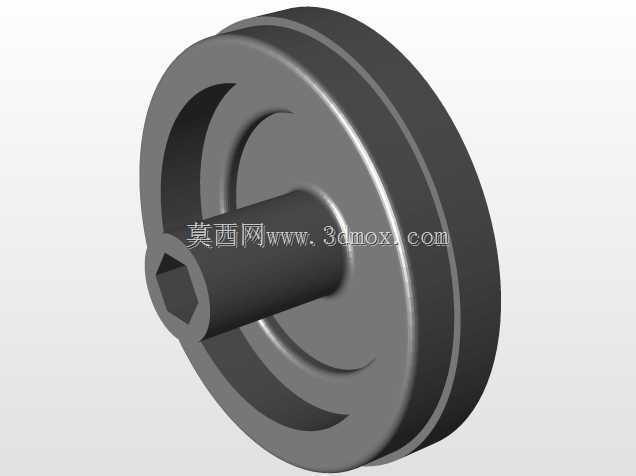

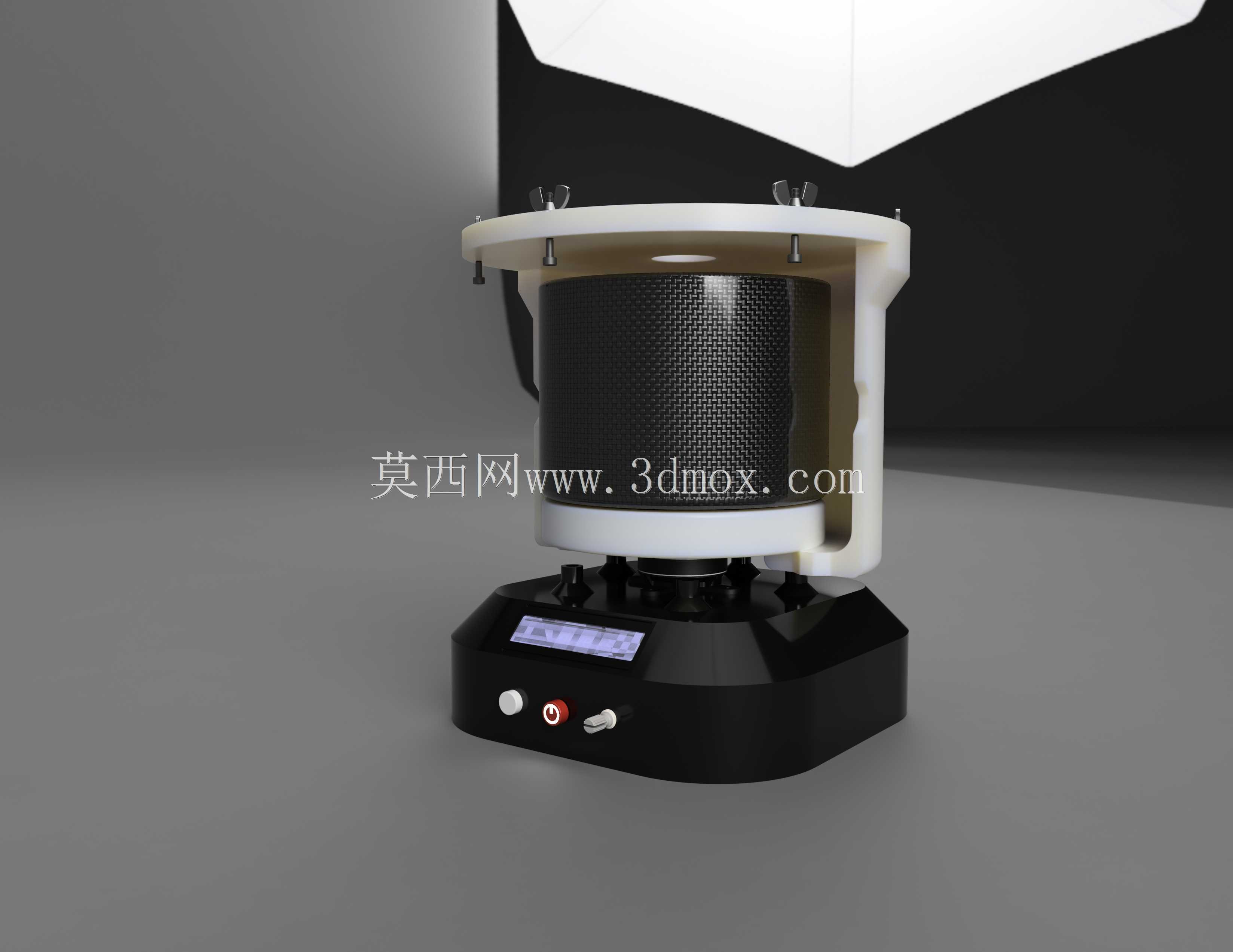

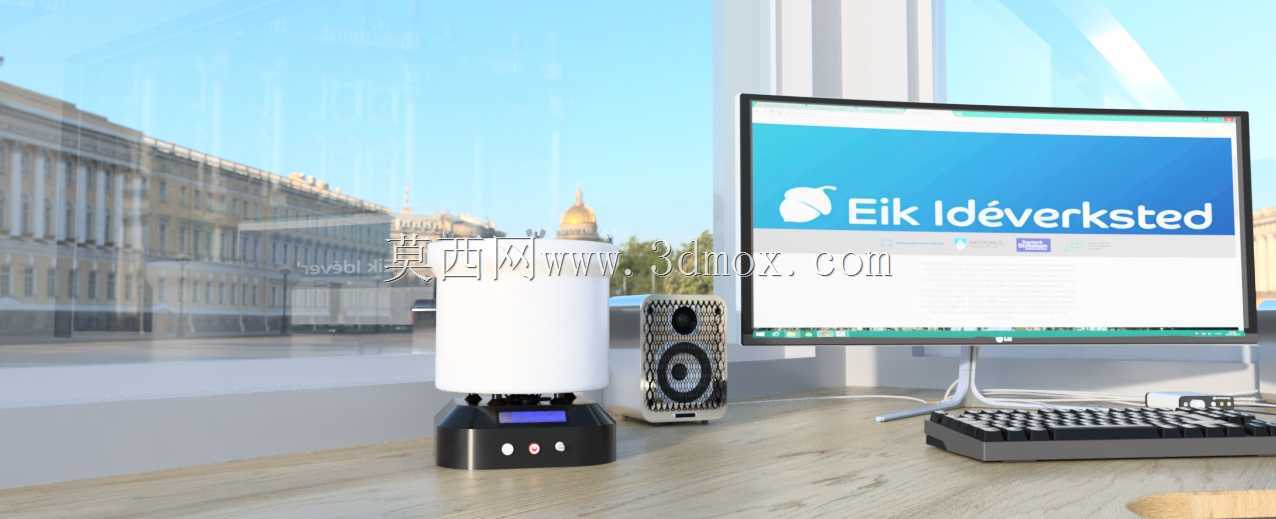

这款小型离心装置的核心应用场景聚焦于桌面级实验室样本前处理、小型创客空间的流体分离作业，以及教学场景下的离心原理演示，区别于工业级大型离心设备的大体积、高处理量设计，它的核心定位是满足小剂量样本的快速分离需求，适配生物实验粗提、3D打印光敏树脂残留分离、小型水油混合样分层等对处理量要求不高，但对设备占地、操作便捷度有明确要求的场景。从功能特性来看，装置核心依靠转子高速旋转产生的离心力场，实现不同密度组分的快速沉降分离，最高离心力可满足常规植物粗提物过滤、水相藻类分离的需求，无需额外添加复杂辅助试剂即可完成基础分离作业。控制部分采用开源控制板搭配电子调速器的组合方案，可通过电位计实现转速的线性调节，控制逻辑沿用了小型航模动力系统的成熟方案，转速反馈直接通过前置显示屏输出，操作人员可直观读取当前运行参数，启停、调速按键集中布置在底座正面，操作逻辑简单，无需复杂培训即可上手。设计思路上优先控制设备的整体占用空间，整体结构采用立式同轴布局，驱动电机内置在底座腔体内，转子仓直接设置在底座上方的圆柱仓体内，动力传递路径短，减少了中间传动环节的能量损耗与振动源。外筒采用圆柱直筒结构，顶部为敞口设计方便放置样本容器，底座做了加宽处理来降低整体重心，抵消高速旋转时产生的偏心力矩，底座底部预留了防滑脚垫的安装位置，可直接放置在常规实验台面上使用，无需额外做地脚固定。结构设计上充分考虑了桌面使用的边界限制，整体直径控制在常规保温杯尺寸范围内，高度不超过普通桌面显示器的下沿高度，放置在实验台面上不会遮挡后方的操作视线，底座的安装固定孔位预留了通用安装间距，既可以直接平放使用，也可以通过螺栓固定在专用实验支架上拓展使用场景。转子部分采用轻量化复合材质制作，在保证结构强度满足高转速离心力要求的前提下，尽可能降低转子自重，减少电机启动时的负载冲击，转子仓内壁做了光滑圆弧过渡，方便日常清洁残留的样本溅出物，电气走线全部内置在底座腔体内部，外部无裸露走线，避免实验过程中液体泼洒造成的电气安全隐患。
