大学生方程式赛车制动踏板结构设计

　　大学生方程式赛事中，制动系统的踏板作为车手直接施力的核心操控部件，其结构合理性直接决定制动响应效率与整车安全冗余。不同于民用车辆的踏板设计，FSAE赛车的制动踏板需要在极有限的座舱空间内，兼顾轻量化、高刚度与足够的强度储备，同时匹配车手的踩踏施力习惯，保证极限工况下的操控可靠性。

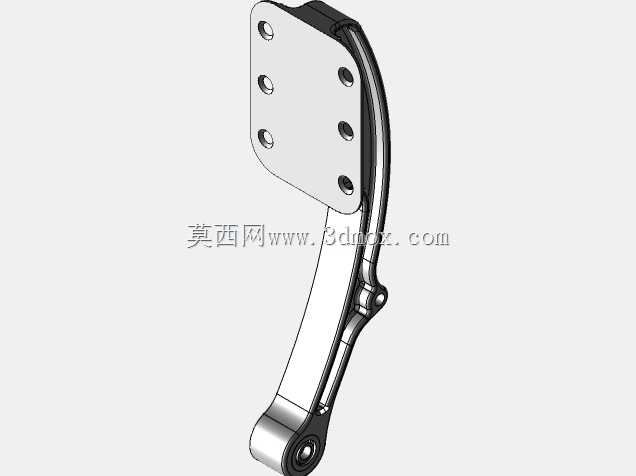

　　从实际使用场景来看，该踏板安装于赛车座舱前部的踏板总成安装支架上，上部通过四个螺栓孔与制动主缸的推杆安装座连接，下部的铰接孔通过销轴与踏板底座形成转动副，车手踩踏踏板下部的脚踏区域时，踏板绕下部销轴转动，推动上部连接的制动主缸推杆建立制动管路压力，实现四轮制动。设计过程中首先锁定的边界是车手的最大施力极限，经过多轮车手实测，穿戴赛车鞋的坐姿状态下，单脚能施加的最大瞬时制动力约为2500N，这一数值作为结构强度校核的核心载荷输入。

　　材料选择上采用ALU6061铝合金，这种材料在赛车零部件中应用广泛，兼具较好的比强度与切削加工性能，不需要后续复杂的热处理即可达到足够的力学性能，适合学生赛事的小批量加工场景。结构设计初期先完成了基础的轮廓搭建，优先保证安装接口的尺寸精度：上部四个安装孔的孔位间距严格匹配所选制动主缸的安装尺寸，避免出现安装干涉；下部铰接孔的内径与销轴直径采用H7/g6的间隙配合，保证转动顺畅无卡滞，同时预留润滑脂槽的位置，减少赛事过程中的磨损。

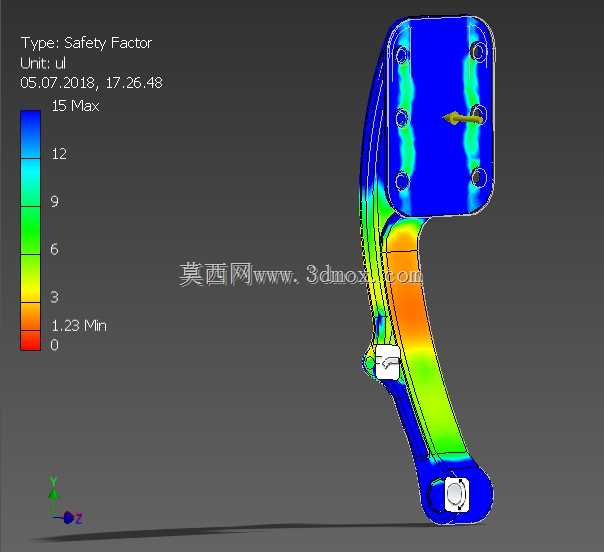

　　完成初步结构建模后，通过有限元仿真开展安全系数校核，将2500N的载荷施加在脚踏区域的接触面上，约束下部铰接孔的转动自由度与上部安装孔的位移自由度，计算结果显示整体结构的最小安全系数出现在踏板臂的弯折过渡区域，数值为1.23，其余区域的安全系数普遍在3以上，上部安装座区域的安全系数最高可达15，完全满足赛事规则中对于制动承载部件安全系数不低于1.2的要求。针对过渡区域的应力集中问题，设计时特意加大了弯折处的圆角半径，避免直角过渡带来的应力突变，同时在踏板臂的侧面做了等强度的壁厚优化，在应力水平较低的区域适当削减壁厚，在应力较高的过渡区域保留足够的材料厚度，最终将整体重量控制在合理范围内，不会给赛车前部带来额外的簧下质量负担。

　　从安装边界来看，踏板的整体轮廓完全避开了座舱内的转向柱、油门踏板与离合踏板的运动包络，踩踏行程内不会与周边部件发生干涉，脚踏区域的表面设计有防滑纹理安装位，可以粘贴防滑砂纸或者加装防滑金属套，避免车手出汗或者雨天比赛时脚底打滑。踏板的杠杆比经过反复调校，最终确定的杠杆比可以让车手在施加中等力度踩踏时就能让制动管路达到锁死轮胎的压力，同时保留足够的脚感反馈，不会因为杠杆比过大导致踏板行程过长，也不会因为杠杆比过小需要施加过大的踩踏力，减少长时间比赛中的车手体力消耗。

　　在实际的赛事应用中，这类制动踏板还需要配合踏板力传感器、制动平衡杆等部件共同工作，因此上部安装座的结构也预留了平衡杆的安装空间，不需要额外打孔修改即可适配不同的制动回路配比调节结构。考虑到赛事过程中的拆装维护需求，所有安装孔的位置都设计了足够的扳手操作空间，拆装螺栓时不需要额外拆卸周边的其他部件，能够在赛事的紧张维修时间窗内快速完成踏板的更换或者调整。
