大学生方程式赛车钢管车架概念设计方案

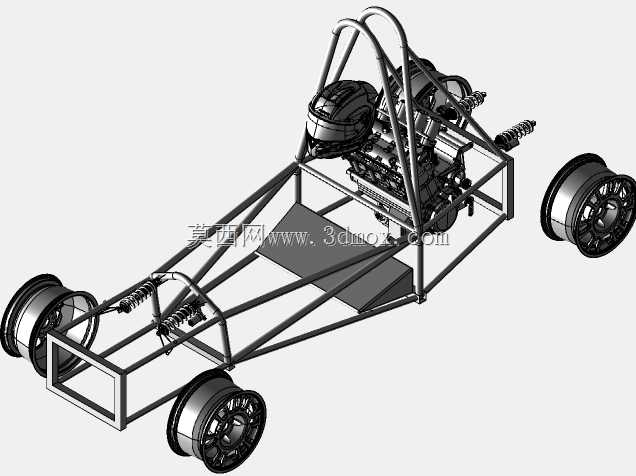

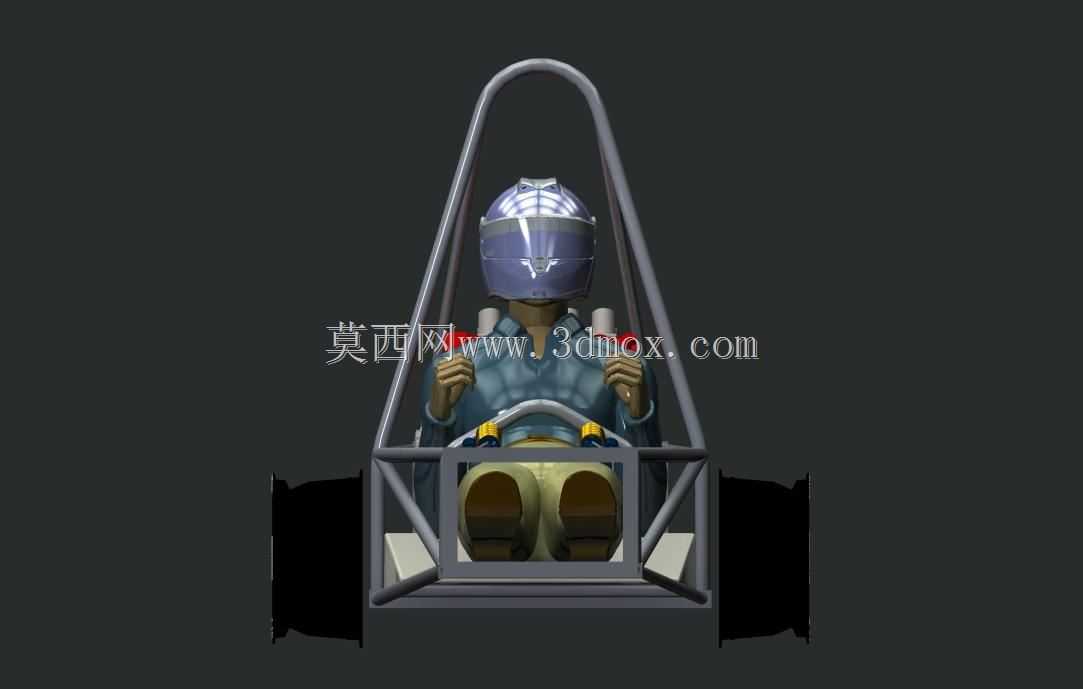

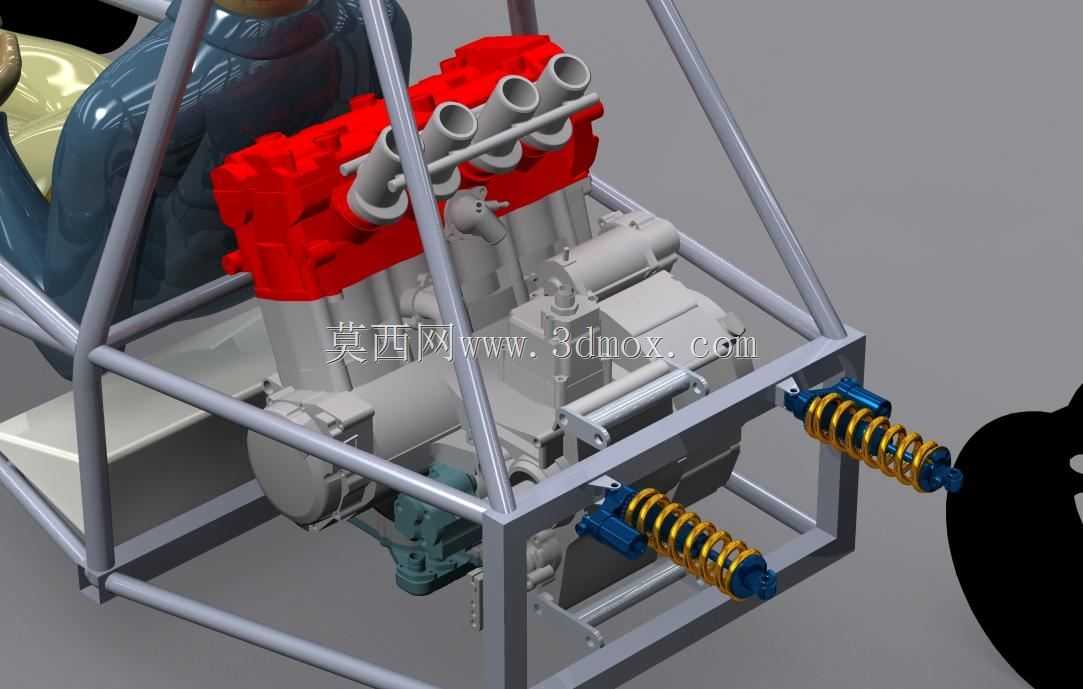

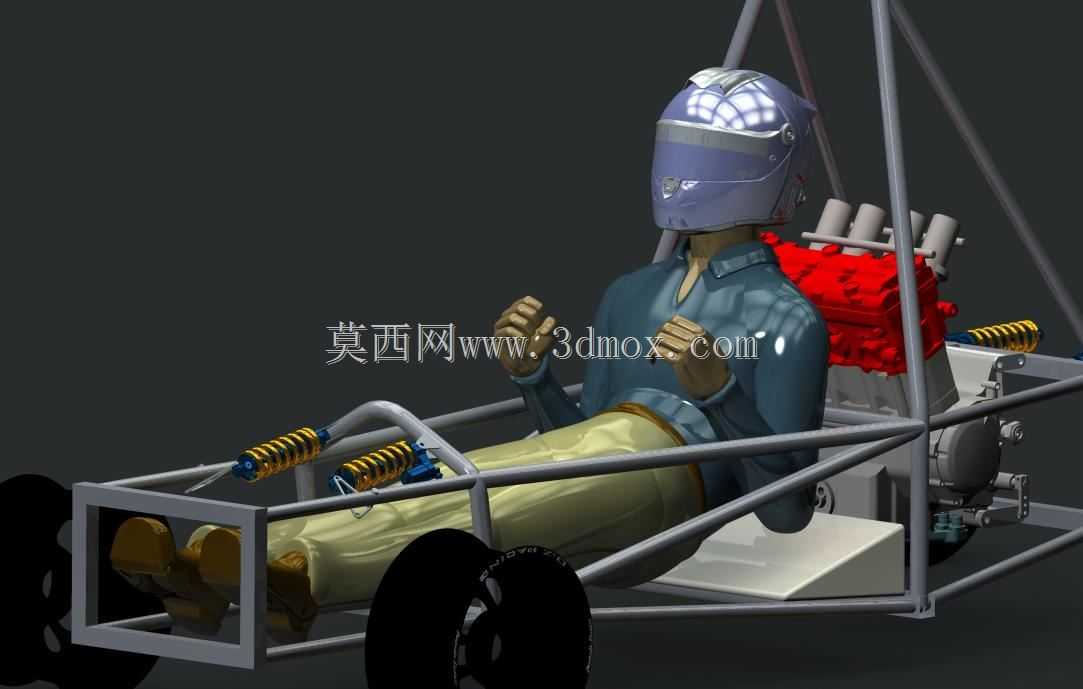

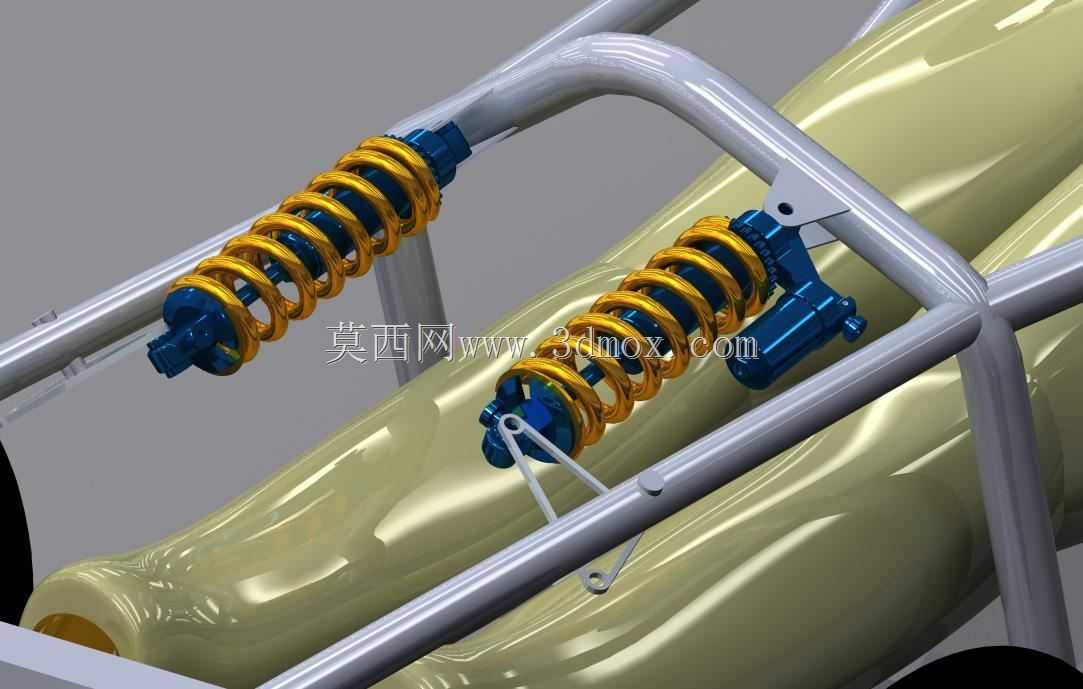

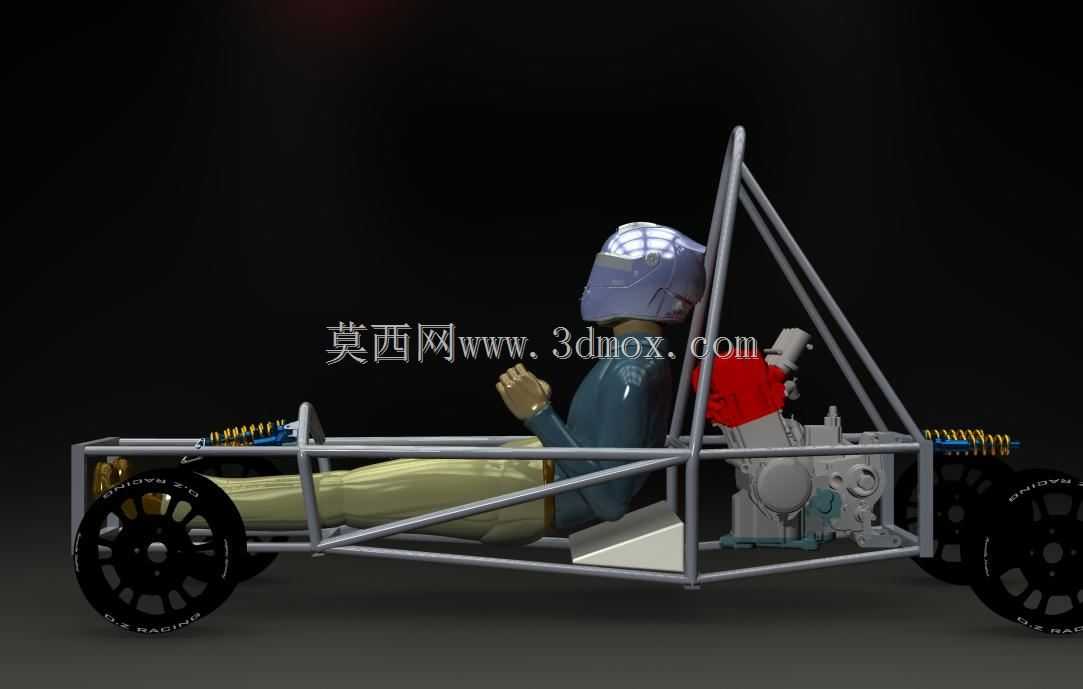

该设计针对大学生方程式赛事的参赛车辆开发需求，聚焦钢管式空间桁架车架的前期概念验证阶段，为整车各系统提供统一的安装承载基准，适配赛事规则下的动态竞速、耐久测试等核心应用场景。从实际用途来看，这套车架概念方案需要同时承载动力单元、行走机构、驾驶人员以及各类附属部件，在高速过弯、急加减速、颠簸路面行驶的工况下，保证整体结构的刚性与强度冗余，避免出现形变失效影响操控精度。在功能特性层面，方案采用空间钢管桁架的结构形式，通过不同管径管材的空间排布，在乘员舱区域形成防滚结构的安全笼布局，兼顾轻量化与碰撞防护要求；前部预留了悬架弹簧减震器的安装硬点，匹配不等长双横臂的独立悬架结构，能够根据赛道特性调整车轮定位参数，优化轮胎接地性能；中部动力舱区域适配大排量直列四缸发动机的安装边界，预留了进气、排气系统以及散热组件的布置空间，同时兼顾发动机的维护拆装便利性；后部结构集成了后悬架、差速器以及传动半轴的安装点位，保证动力输出路径的结构刚性。设计思路上围绕人机工程核心要求，先通过人体模型确定驾驶姿态的边界尺寸，调整座椅靠背倾角、踏板位置、方向盘安装位置的空间关系，保证驾驶人员在佩戴头盔、穿戴赛车服的状态下有充足的操作空间，避免转向、换挡操作时出现肢体干涉；在此基础上排布车架管材的走向，尽可能让管材沿载荷传递路径布置，在满足结构强度的前提下减少非必要的管材使用，控制整车整备质量。外形尺寸与安装边界方面，整车轴距、轮距参数严格贴合赛事规则的尺寸限制，前部防撞结构、侧面防侵入结构的尺寸满足规则的安全要求，车架上的各类安装硬点坐标统一基准，为后续悬架、转向、制动、动力系统的详细设计提供准确的定位参考，同时预留了电池、线束、油液管路的布置空间，避免后续详细设计阶段出现部件干涉问题。
