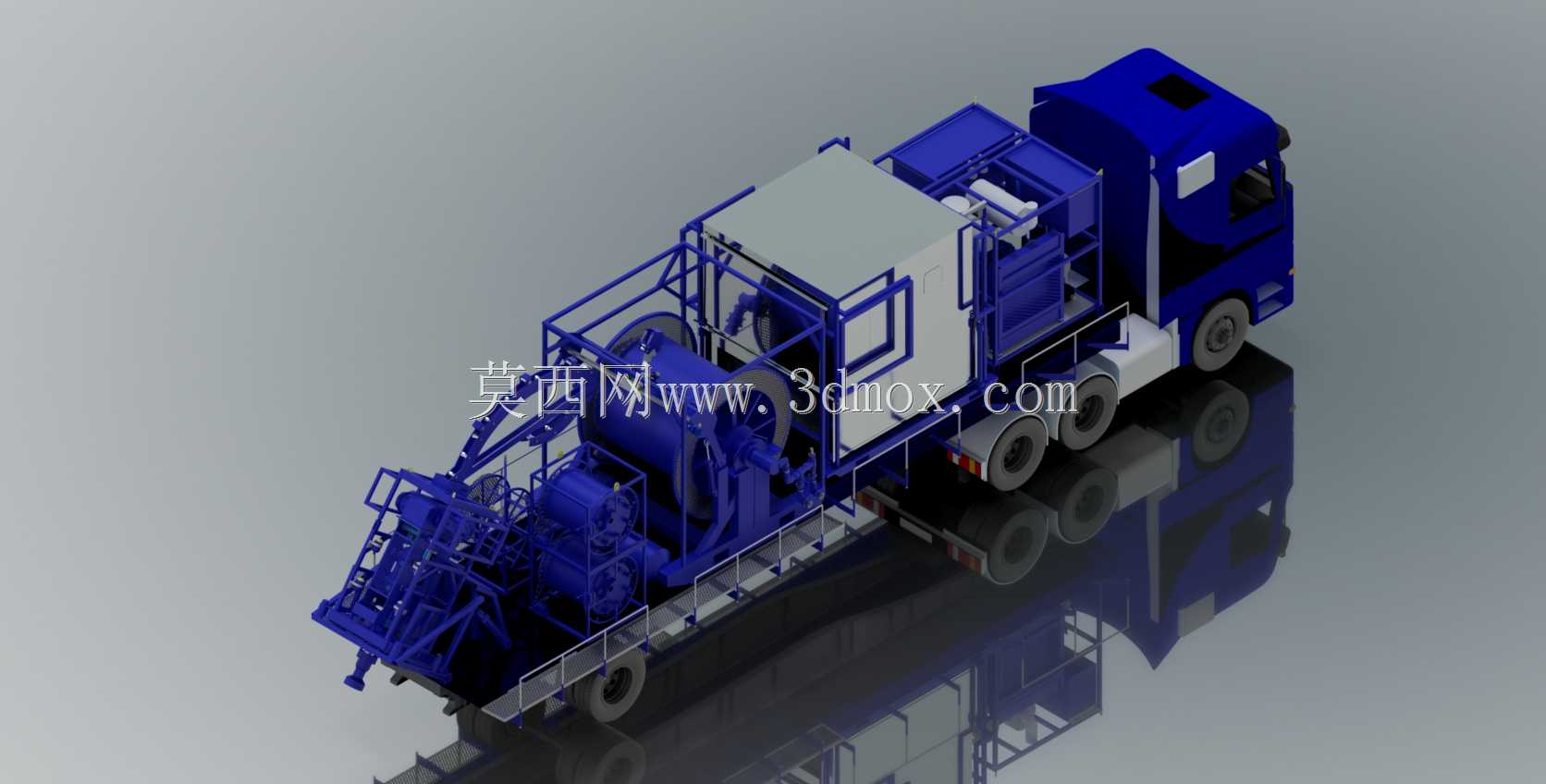

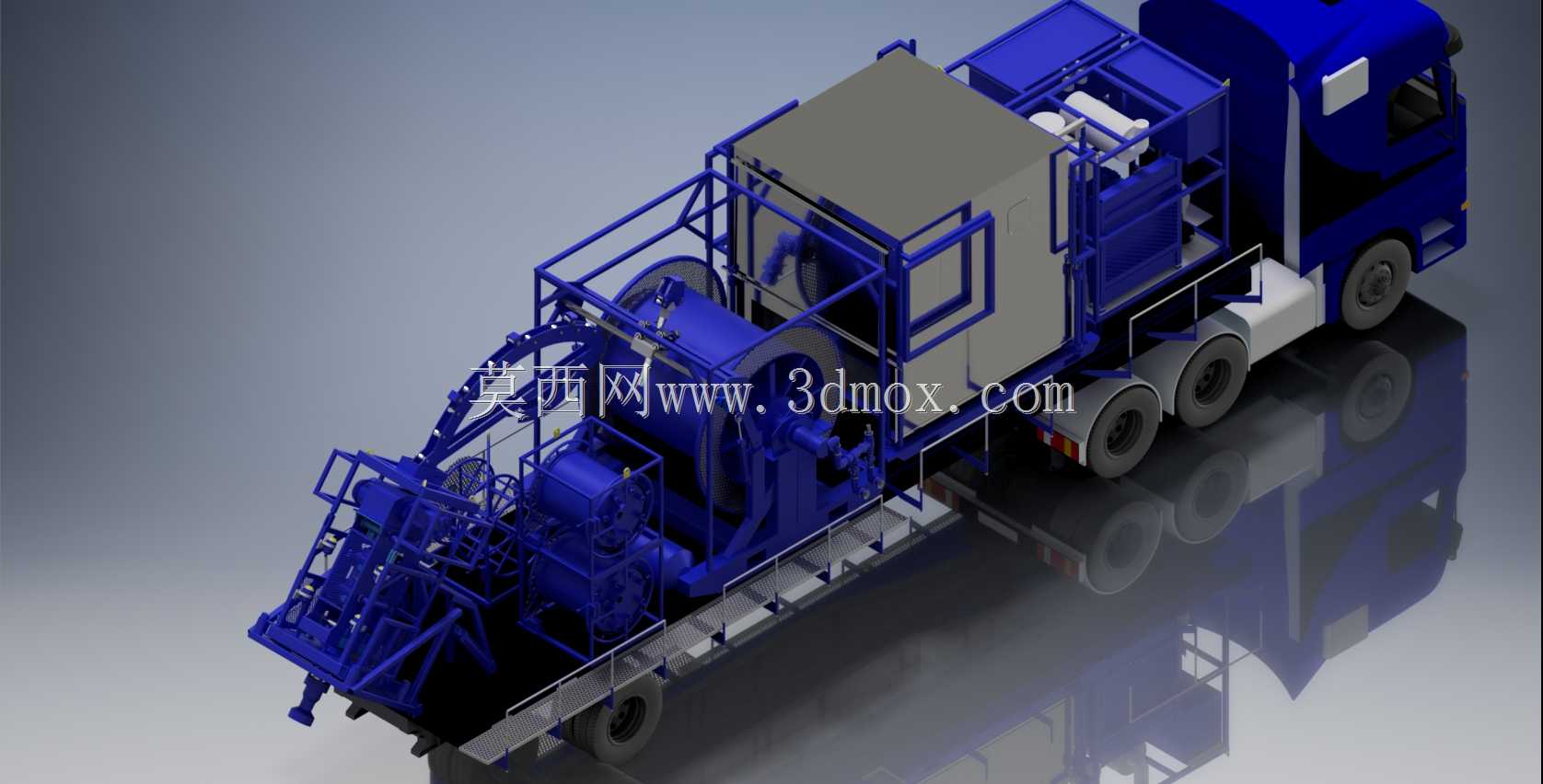

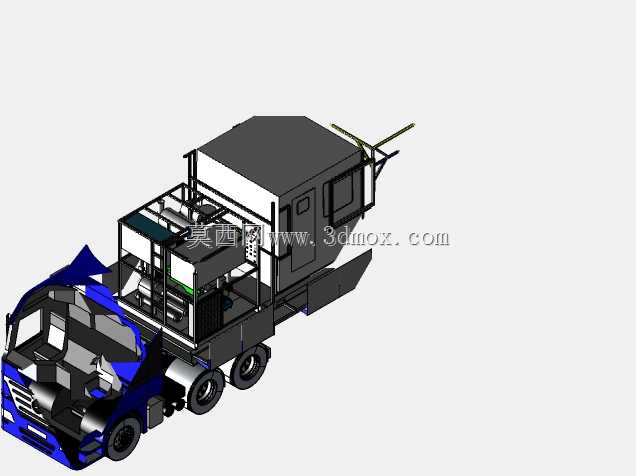

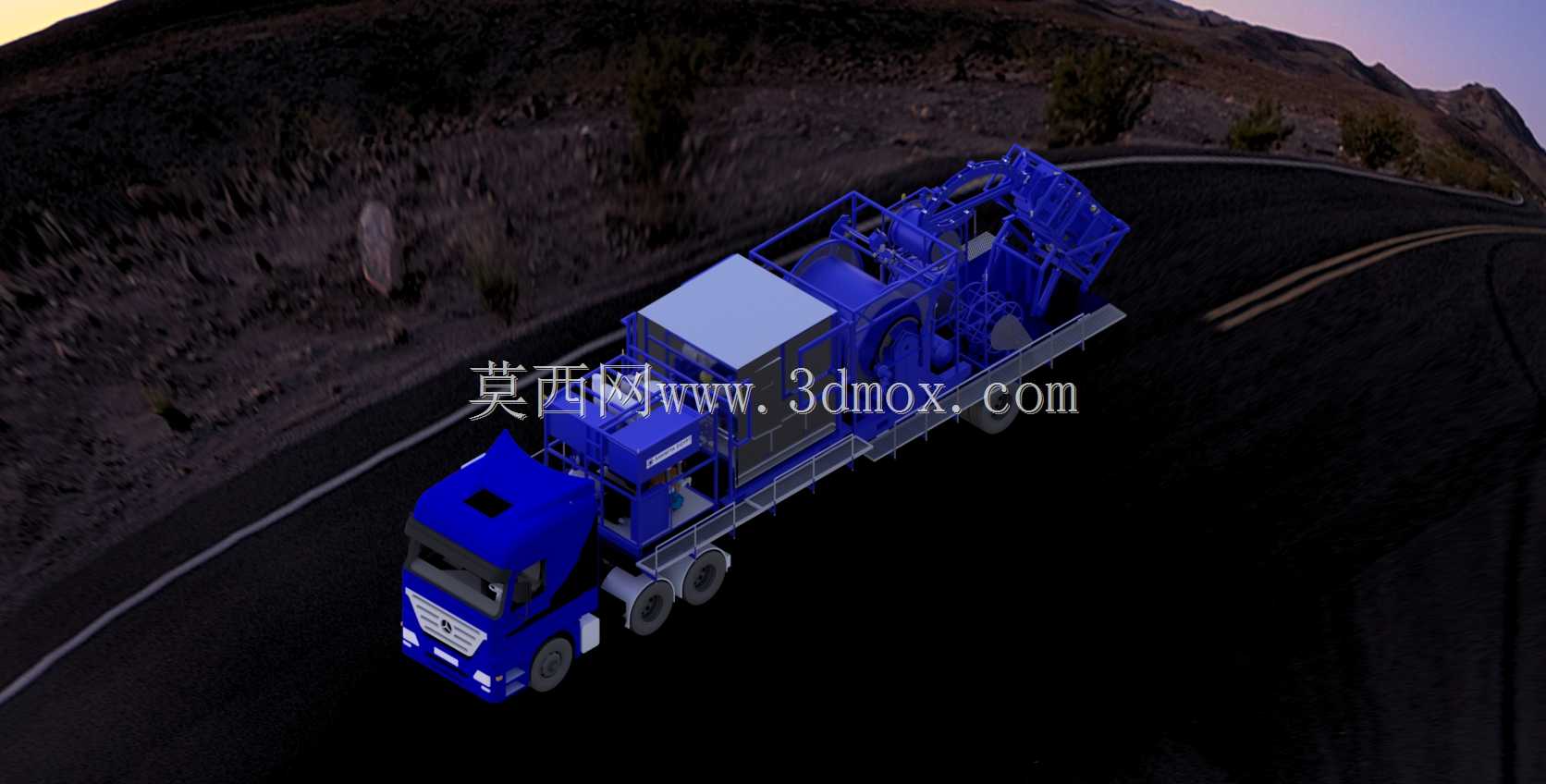

车载式连续油管钻井作业装备

该装备为集成于重型卡车底盘的连续油管作业核心设备，主要面向陆地油气田的钻井、修井、完井作业场景，可在常规油气井、非常规页岩气井的不同井场环境中完成连续油管下入、起出作业，适配从浅井到中深井的作业需求，能够在井场道路条件有限、作业点位分散的油气产区快速转场，无需额外的大型吊装设备即可完成作业前的部署准备，大幅压缩井场准备的周期与成本。设备整体采用车载集成式布局，将连续油管滚筒、注入头、动力系统、控制舱、液压泵站全部整合在卡车底盘的承载平台上，底盘选用多轴重载商用卡车底盘，满足野外非铺装路面的通行要求，整车长度控制在常规道路运输允许的尺寸边界内，宽度符合公路通行限宽要求，作业时可通过底盘自带的液压支腿完成整车调平固定，无需额外浇筑作业基础，支腿展开后的支撑范围覆盖整车作业时的受力区域，可抵御作业过程中注入头起下油管产生的交变载荷，保证作业过程的整机稳定性。设备核心功能围绕连续油管的作业流程设计，滚筒部分可容纳大长度连续油管，配备自动排管机构，能够在油管起下过程中实现油管的整齐排布，避免油管出现乱层、弯折损伤；注入头采用多组夹持块结构，可提供稳定的注入与上提力，适配不同管径的连续油管作业需求，可完成油管的匀速下入、上提，同时具备紧急制动功能，在突发工况下可快速锁止油管，防止油管坠落引发作业事故；配套的液压系统为全机各执行机构提供动力输出，控制舱集成了全机的操作与工况监测模块，操作人员可在舱内完成全部作业操作，实时监测油管下入深度、管内压力、注入载荷等核心作业参数，保障作业过程的可控性。设计过程中充分考虑野外作业的恶劣工况，整机外露的管路、线路均采用防油、防腐蚀、耐候性防护设计，结构件采用高强度钢材焊接成型，关键受力位置做加强处理，在保证结构强度的前提下控制整机自重，避免超出底盘的承载上限；设备外围设置了防滑操作平台与安全护栏，作业人员可在平台上完成设备检查、辅助操作等工作，各操作点位均设置了紧急停止按钮，可在异常工况下快速切断设备动力，规避作业风险。该装备可替代传统的分立钻井作业设备，减少井场设备的部署数量，降低作业过程中的设备协调难度，尤其适合需要频繁转场的油田作业区块，能够完成钻井、冲砂、酸化、压裂辅助等多种油气田作业任务，提升油气田作业的综合效率。
