六通径液压控制集成阀块油路分板

项目分类:3D模型 发布时间:2021-10-12 ID:315082
  • 六通径液压控制集成阀块油路分板
  • 六通径液压控制集成阀块油路分板
  • 六通径液压控制集成阀块油路分板
  • 六通径液压控制集成阀块油路分板

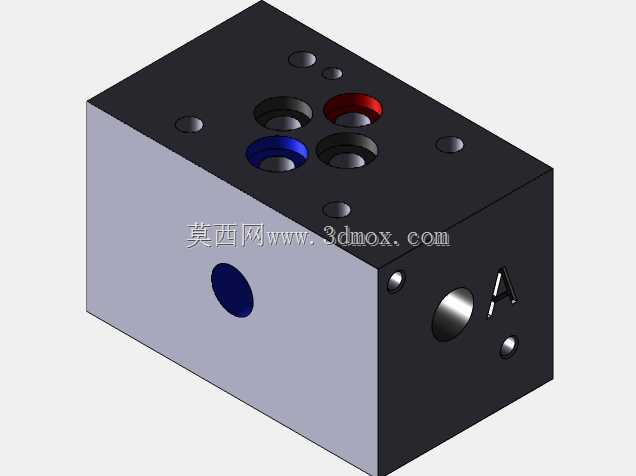

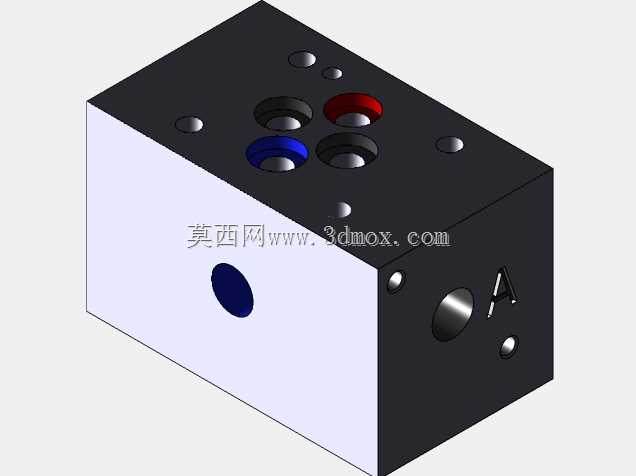

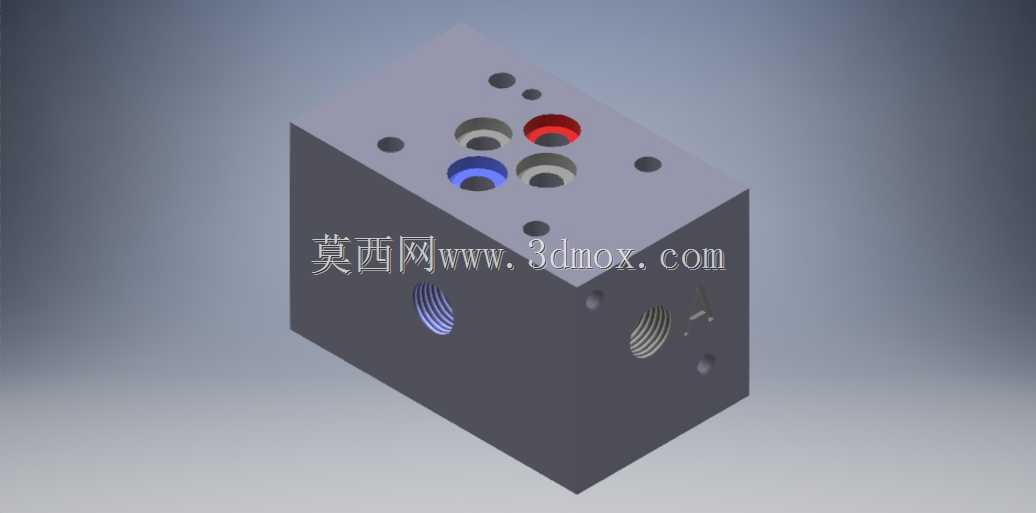

在液压系统的集成化设计场景中,这类阀块承担着液压油路分配、元件安装承载的核心作用,常见于中小型液压站、机床液压夹紧回路、小型自动化设备的液压动力单元中,替代了传统分散式管路连接的结构,能大幅缩减液压系统的整体占用空间,减少管路接头带来的泄漏风险点。从实际使用角度看,这个阀块是适配六通径液压控制阀的安装底板,顶面的多个安装孔对应标准六通径电磁阀、溢流阀、节流阀的安装孔位,不同孔径的孔道分别承担压力油进油、工作油输出、回油通流的功能,顶面红蓝标识的孔位分别对应压力油口与回油口,其余孔位对接各控制阀的工作油道,侧面的螺纹孔用于外接管路,将分配后的压力油输送到执行元件端。设计这类阀块时,首先要匹配对应通径阀的安装面尺寸标准,保证安装平面的平面度、孔位位置度满足密封要求,避免安装后出现渗油问题;内部孔道的排布要优先缩短高压油道的长度,减少沿程压力损失,同时要避免不同压力等级的油道之间出现壁厚不足的问题,防止高压工况下出现内部窜油。孔道加工时要注意相交孔的毛刺清理,避免铁屑残留进入液压回路造成阀件卡滞,安装面的粗糙度要控制在密封件适配的范围内,保证O型圈或者组合密封垫能有效贴合密封。外形上采用方块式结构,六个平面均可根据需求设置油口或者安装孔,安装边界可以根据阀组的排布灵活调整,这类阀块的安装通常采用底面或者侧面固定的方式,固定孔的位置要避开内部油道,同时保证阀块安装后不会与周边的管路、电气元件产生干涉。在实际选型应用时,需要核对阀块的通流能力是否匹配系统的最大流量,各油口的螺纹规格是否对应外接管路的接头尺寸,内部油道的耐压等级要满足系统的最高工作压力要求,对于长时间连续工作的液压系统,还要考虑阀块的散热能力,必要时可以在阀块内部增设冷却油道,降低系统连续工作时的油温升幅。这类集成阀块相比传统的管式连接结构,能让液压系统的布局更加紧凑,后期维护时拆装阀件不需要改动外接管路,只需要拆卸阀件与阀块连接的螺栓即可完成更换,大幅降低了现场维护的工作量,同时减少了管路接头的数量,也就减少了液压系统最常见的接头泄漏故障点,在中小流量的液压系统中应用十分广泛。设计建模过程中,需要逐一核对每个阀件的安装孔位尺寸、油口位置,避免出现孔位错位导致阀件无法安装的问题,内部孔道的深度要精准控制,既要保证油道通流顺畅,又不能钻穿阀块外壁造成外泄漏,对于工艺孔要设置合适的堵头密封位置,保证堵头安装后不会突出安装平面影响阀件装配。
