奥迪大众车型适配轮毂结构设计

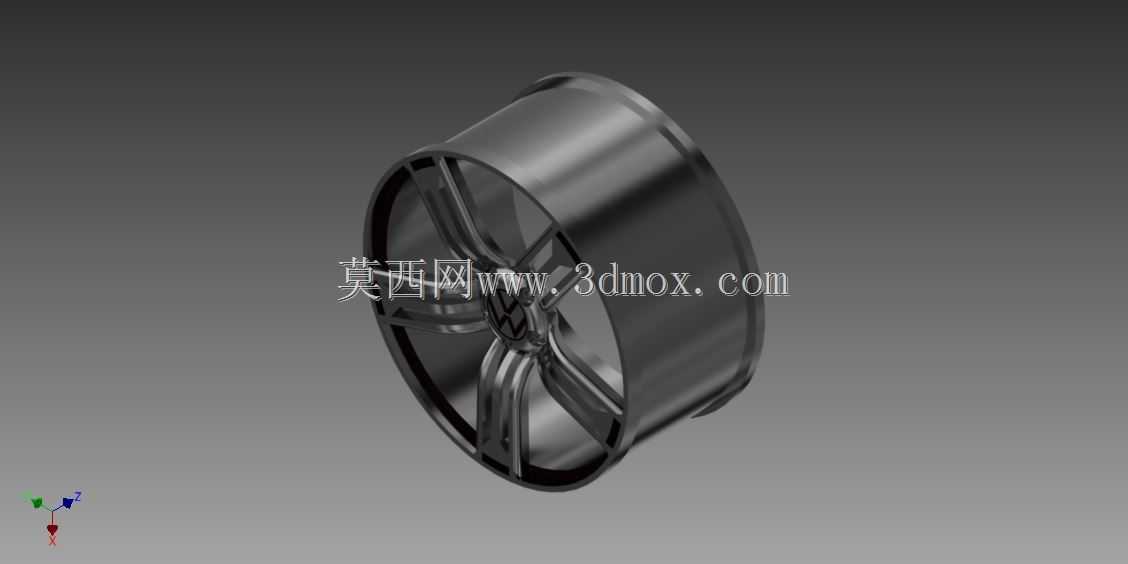

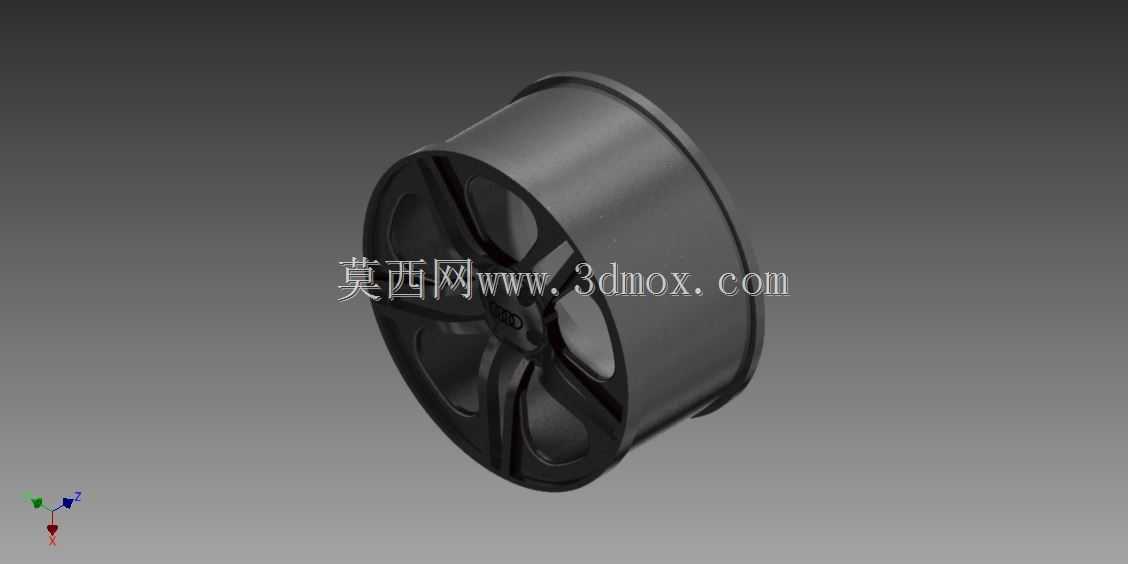

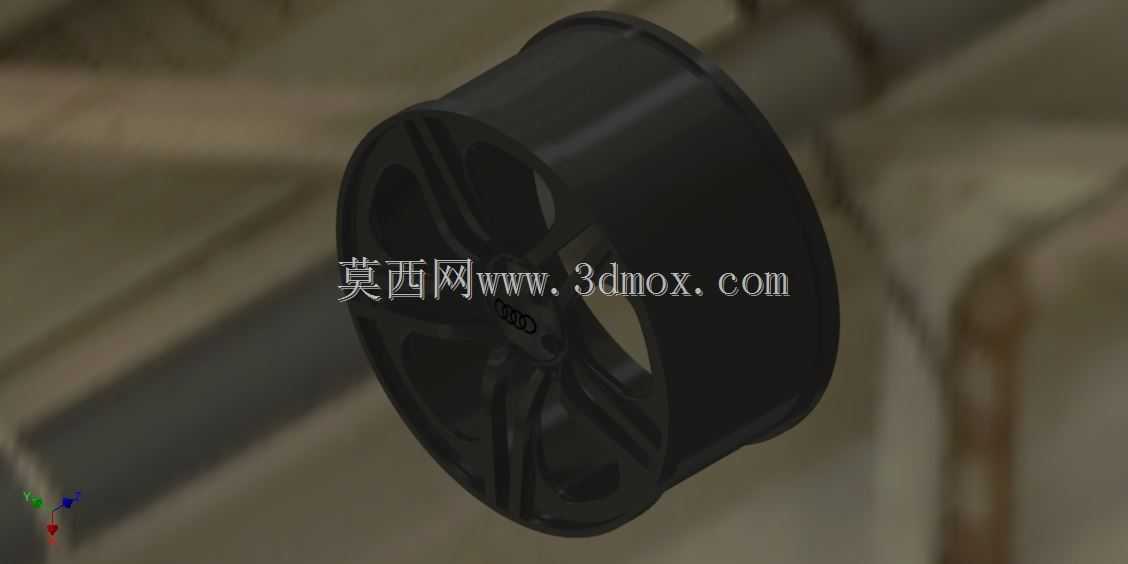

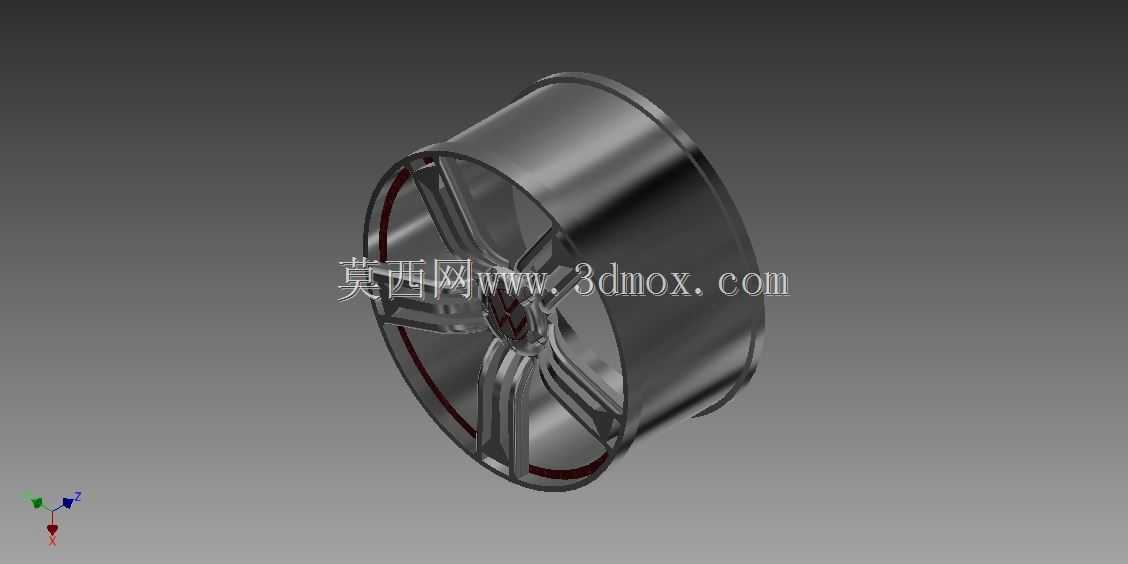

日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个适配奥迪、大众车型的轮毂结构，首先要满足日常铺装路面行驶的承载需求，还要兼顾制动系统的避让空间，以及转向时的轮边间隙要求。做这类轮毂结构设计时，首先要理清安装边界：轮毂的中心孔需要匹配对应车型的轴头尺寸，PCD孔位要严格对齐车轴法兰的安装螺栓位置，偏距ET值的设定直接影响轮距与轮拱的间隙，一旦偏距设计偏差，轻则出现轮胎蹭轮拱、蹭避震的问题，重则会改变车轮的受力角度，加速轴承、悬挂球头的磨损。这个轮毂采用多辐条的结构设计，辐条的造型不是单纯为了外观，每根辐条的截面厚度、过渡圆角都经过受力校核，要承受车辆起步、制动时的扭矩冲击，还要应对过坑洼路面时的径向冲击力，辐条之间的镂空区域，主要是为了给制动卡钳、刹车盘留出足够的散热空间，车辆连续制动时刹车系统会产生大量热量，镂空结构能引导行驶气流带走热量，避免制动热衰减。设计过程中采用参数化的零件构建逻辑，把轮辋的胎圈座直径、槽口深度、法兰盘厚度这些关键尺寸做参数关联，调整适配不同车型的安装参数时，只需要修改对应参数就能快速生成适配的结构，不用重新从零开始建模。轮辋部分的结构严格匹配乘用车真空胎的安装要求，胎圈座的锥度、凸峰的尺寸都要符合轮胎安装的行业规范，保证轮胎充气后能紧密贴合在轮辋上，高速行驶时不会出现轮胎脱圈的风险。轮毂背面的减重窝设计，是在保证整体结构强度的前提下，尽可能降低非簧载质量，非簧载质量的降低能直接提升悬挂的响应速度，改善车辆的操控性与行驶平顺性。做这类轮毂的三维结构设计时，还要考虑动平衡的配重空间，轮辋边缘的结构要预留平衡块的安装位置，避免后期做动平衡时配重块无法固定，或者固定后蹭到卡钳。另外轮毂的中心孔倒角、螺栓孔的沉台结构，都要做圆滑过渡，避免应力集中，车辆长期行驶在交变载荷下，应力集中的位置很容易出现疲劳裂纹，引发安全隐患。在实际装车匹配时，还要验证轮毂与转向节、避震器、挡泥板在全转向行程、悬架全跳动行程下的间隙，保证极限工况下不会出现运动干涉。这个轮毂的结构设计，既覆盖了大众、奥迪多款前驱、四驱车型的安装适配需求，也兼顾了日常行驶的强度、散热、轻量化要求，结构参数的关联性设计，也方便后续衍生不同尺寸、不同偏距的同系列轮毂方案，缩短同平台车型配件的开发周期。
