集成式液压控制分板油路块结构

在中小吨位液压站、小型压机工位控制、工装夹具液压夹紧回路这类对安装空间有严格限制的应用场景里，传统管式连接的液压阀组需要搭配大量过渡接头、油管，不仅布管杂乱占用空间，还容易因为接头密封失效出现渗漏，后期排查故障也需要顺着管路逐段梳理，维护效率很低。这款集成式液压分板就是针对这类痛点设计的阀组安装载体，把原本需要分散布置的两个通径6的液压控制阀、一个卸载阀的流道全部集成在方块式的本体内部，完全替代了分散的连接管路，让整个阀组的安装体积压缩到最小，同时大幅减少外接密封点，降低渗漏风险。

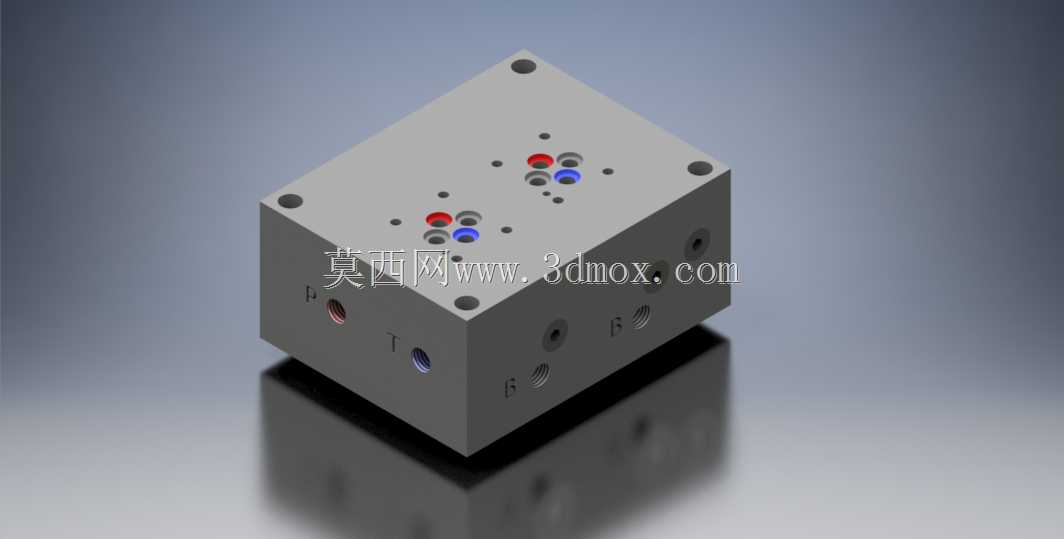

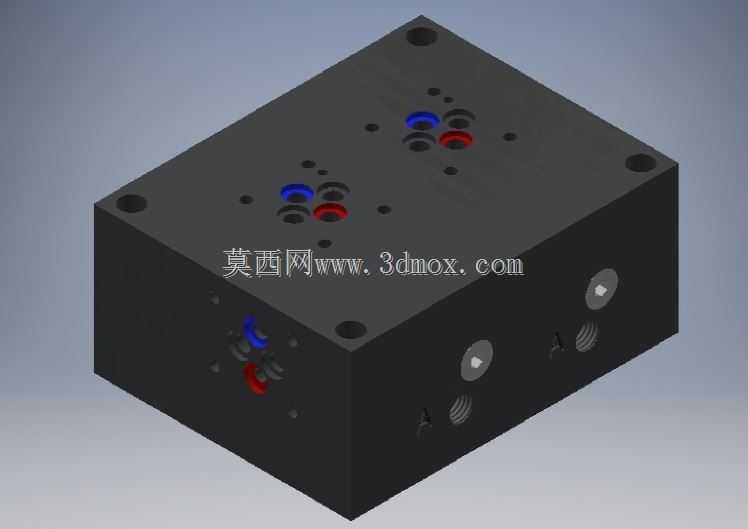

从实际使用的角度看，这个分板的核心作用是作为液压阀的安装基体，同时实现压力油、回油、工作油口的内部连通：顶面加工的多组安装孔位，分别对应两个6通径控制阀、一个卸载阀的安装定位，每个阀的油口位置都和分板内部的预制流道精准对齐，阀件通过螺栓固定在分板顶面后，不需要额外连接油管就能完成油路的连通。分板侧面加工的几个通油孔，分别对应主压力进油口、回油口以及接执行元件的工作油口，外部管路只需要连接这几个侧面油口就能完成整个阀组的对外接驳，现场布管的工作量能减少七成以上。

设计这类油路块的时候，首先要确认所有搭载阀件的油口位置、通径、安装螺栓孔的坐标，保证阀件装上去之后每个油孔都能精准对接，不会出现错位堵孔的问题。内部流道的设计要尽量减少直角转弯，降低油液流动的沿程压力损失，同时要保证不同流道之间的壁厚足够，避免高压下出现击穿串通的问题——尤其是高压进油流道和回油流道之间，壁厚至少要保留3mm以上，通径6的阀对应的流道孔径一般加工到6mm，和阀的通径保持一致，避免节流影响流量。这个分板采用正方体式的外形结构，六个平面都可以作为加工基准，加工的时候先磨出六个互相垂直的基准面，再以其中一个角为坐标原点，逐个加工各个面的安装孔、油孔，能很好地保证各个孔位的位置精度，不会出现阀件装不上、油口对不准的问题。

安装边界方面，这类集成分板的四个角位置加工了安装固定孔，使用的时候可以通过螺栓直接固定在液压站的阀组安装支架上，或者直接固定在油箱顶面的安装位，不需要额外设计复杂的安装转接板。安装的时候要注意分板和安装面之间的平面度，避免紧固螺栓的时候分板出现变形，导致内部流道或者阀件安装面出现密封失效。另外顶面的阀件安装面的平面度、粗糙度都有严格要求，一般要磨加工到Ra0.8以下，保证阀件装上去之后结合面不会渗油，安装阀件的时候螺栓要按照对角顺序逐步拧紧，拧紧力矩要符合对应通径阀的安装要求，避免力矩过大导致阀件变形或者螺栓断裂。

在实际回路功能上，这个分板搭载的两个6通径控制阀一般用来控制两个独立的执行元件动作，比如工装夹具的两个夹紧油缸，或者小型压机的升降、保压动作，卸载阀则用来在系统待机的时候实现泵的卸荷，减少系统发热，降低能耗。因为所有流道都在块体内部，油液流动的路径更短，阀组的动作响应速度也比管式连接的更快，很适合用在对动作响应有一定要求的工位。另外这种集成结构的阀组抗震性更好，不会因为设备运行的振动导致油管接头松动，在移动设备的液压系统里也能稳定使用。

加工这类分板的时候一般选用热轧圆钢或者锻件作为毛坯，加工完成后要对内部流道进行去毛刺处理，避免铁屑残留进入液压阀导致阀芯卡滞，所有流道加工完成后还要做耐压测试，测试压力一般是系统额定工作压力的1.5倍，保压半小时以上没有渗漏、没有变形才能投入使用。对外连接的油口一般加工成标准管螺纹，方便和标准液压接头连接，不需要定制特殊接头，现场维护更换配件也很方便。
