汽车传动系统差速器齿轮组结构设计

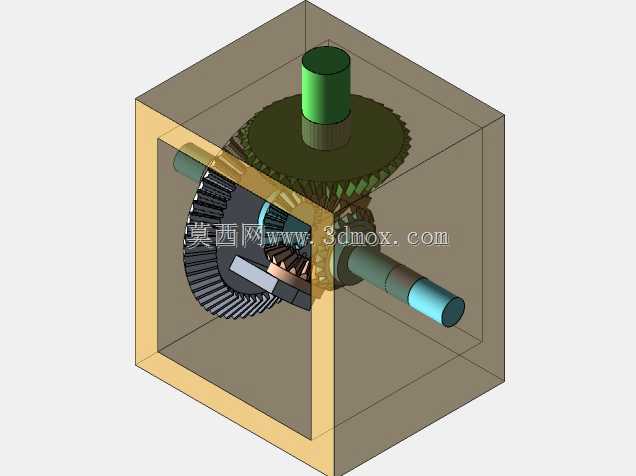

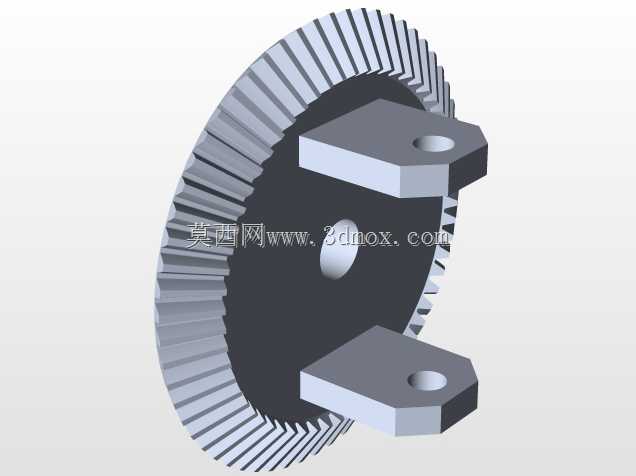

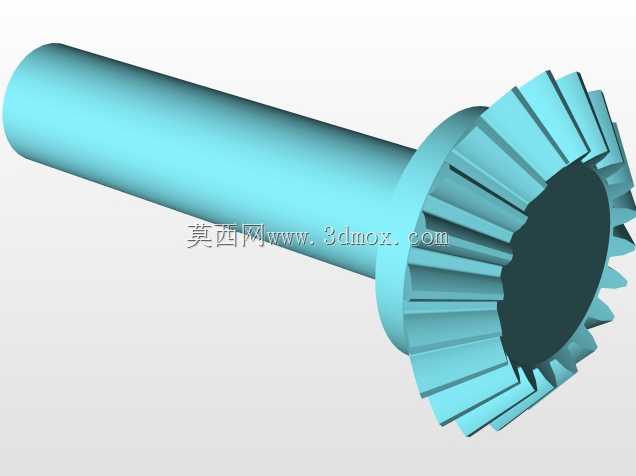

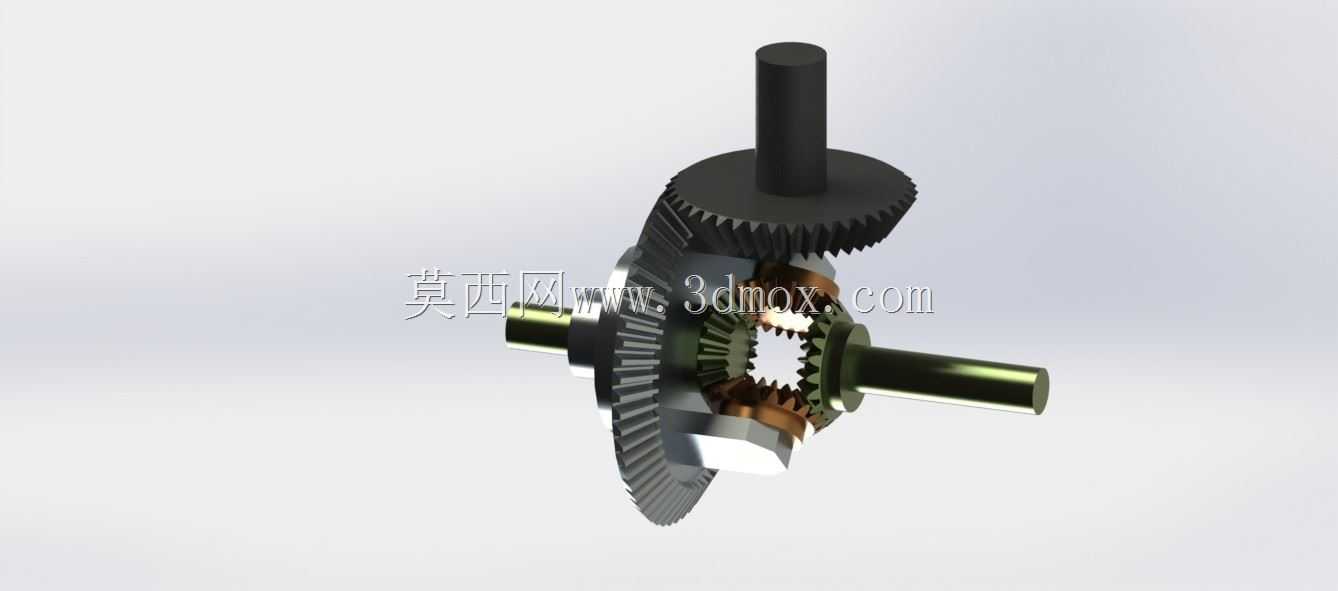

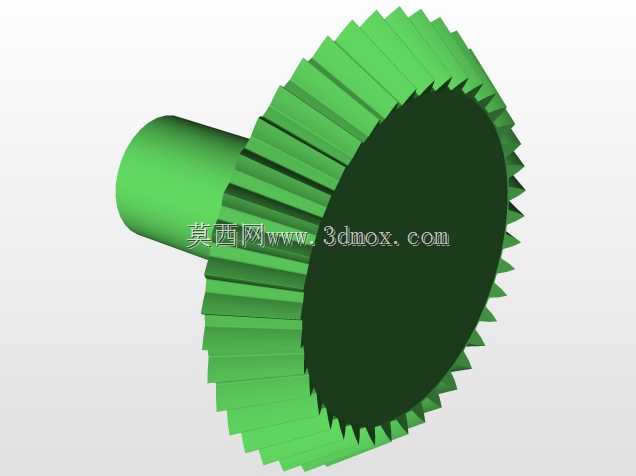

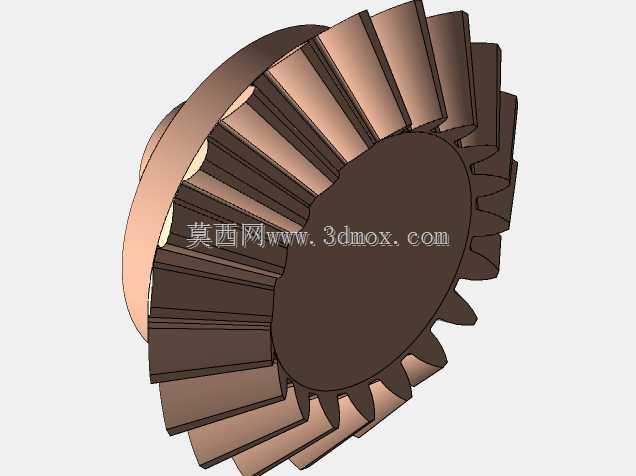

差速器作为汽车传动系统的核心功能部件，主要应用于各类燃油、新能源乘用车辆与商用车辆的驱动桥总成中，承担着车辆转弯或行驶于非平整路面时，自动调节两侧驱动轮转速差的核心作用，避免车轮出现滑动拖磨、轮胎异常损耗、转向卡滞等问题，保障车辆行驶过程中的操控稳定性与轮胎使用寿命。这套差速器齿轮组采用对称式锥齿轮结构布局，核心包含主动输入锥齿轮、从动差速器壳大锥齿轮、两组行星锥齿轮、左右半轴输出锥齿轮以及对应的支撑轴结构，整体传动路径清晰：动力从上部输入轴传递至主动锥齿轮，啮合带动从动大锥齿轮同步转动，从动大锥齿轮与差速器壳体刚性连接，壳体内的十字行星轴带动行星齿轮随壳体公转，当两侧车轮行驶阻力一致时，行星齿轮仅随壳体公转不发生自转，将扭矩均匀传递给左右半轴齿轮，驱动两侧车轮以相同转速转动；当车辆转弯或单侧车轮遇到低附着路面时，两侧半轴齿轮受到的行驶阻力出现差值，行星齿轮在公转的同时会绕自身行星轴产生自转，自动调整两侧半轴齿轮的输出转速，让外侧车轮转速高于内侧车轮，低阻力侧车轮转速高于高阻力侧车轮，在保障动力持续输出的同时，允许两侧车轮以适配行驶工况的转速差运转，避免传动系统出现刚性干涉。在设计思路上，这套齿轮组充分考虑了传动啮合精度与载荷分布均匀性，所有锥齿轮的齿形参数经过匹配校核，齿面接触区位于齿高中部位置，既能够保障满负载工况下的齿面接触强度，避免齿面局部应力集中导致的点蚀、断齿问题，也能降低传动过程中的啮合冲击与运行噪音。支撑轴的设计兼顾了结构强度与装配便利性，行星轴采用十字交叉布局固定在差速器壳体内，与行星齿轮内孔的配合间隙经过合理设定，既保障行星齿轮转动顺畅无卡滞，也避免间隙过大导致的传动冲击。从安装边界来看，这套差速器齿轮组的输入轴与输出半轴保持垂直交错布局，从动大锥齿轮的外径尺寸适配常规紧凑型乘用车辆的驱动桥壳体安装空间，输入轴的伸出长度、半轴齿轮的内花键参数均匹配同级别车型的通用传动接口，不需要对现有驱动桥壳体、半轴、主减速器安装位做大幅改动即可完成适配装配，整体结构紧凑，传动效率高，能够覆盖日常城市道路、高速行驶、轻度非铺装路面等多数常规行驶场景的动力传输需求，在保障差速调节功能可靠的同时，兼顾了零部件的通用化设计，便于后期的维护与零部件更换。
