单缸内燃机曲柄活塞组剖视结构展示

　　这套单缸动力单元的剖视结构，完整还原了往复式内燃机核心运动组件的装配关系，在小型通用动力、园林机械、微型发电机组、教学实训台架的结构设计场景中，这类核心组件的三维建模是整机布局校核的关键环节。从实际工程用途来看，单缸动力结构因结构简单、维护便捷、成本可控的特性，广泛应用在3-15马力区间的小型动力设备上，覆盖手持式园林修剪工具、小型农用耕作机械、便携应急发电设备、迷你摩托与越野卡丁车等终端产品，其核心运动副的匹配精度直接决定整机的运行平顺性、动力输出效率与大修周期。

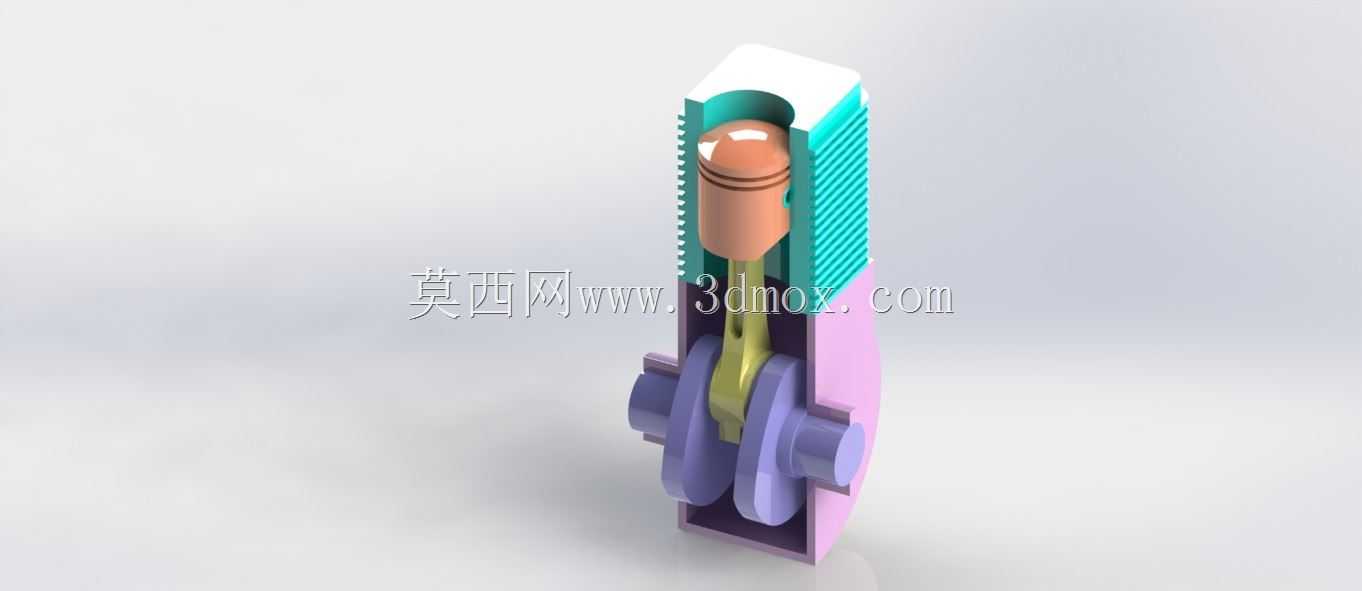

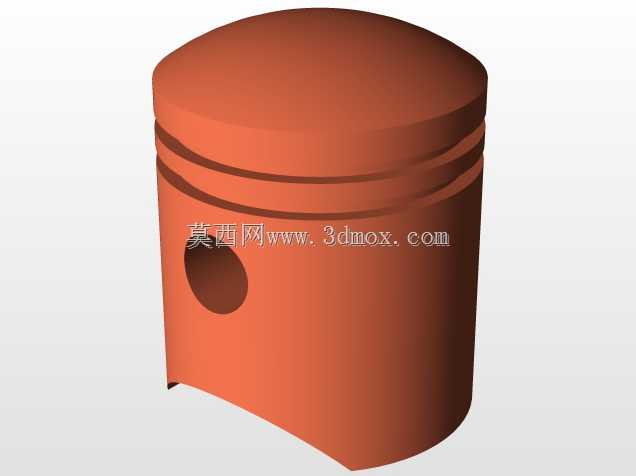

　　建模过程中优先遵循了运动干涉校核优先的设计思路，没有做多余的外观装饰性结构，采用半剖视的呈现方式，将气缸套、活塞组件、活塞销、连杆、曲柄轴、曲轴箱支撑结构的装配关系完全裸露，方便结构设计人员快速核对各运动部件的行程边界。活塞部分采用了简化的裙部结构建模，省略了实际产品中的活塞环槽细节与油道结构，重点保留了活塞销座的支撑位置，确保活塞在上止点、下止点往复运动时，裙部不会与气缸内壁、曲轴箱侧壁发生运动剐蹭，活塞销的安装位置与活塞重心的偏移量按照通用小型汽油机的常规设计值设定，避免运行过程中出现活塞敲缸的问题。

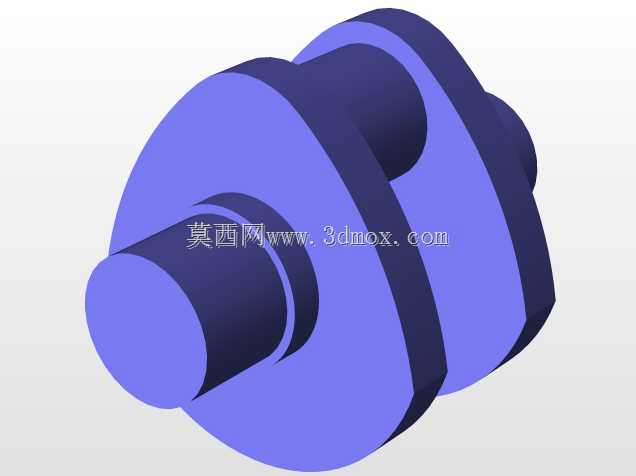

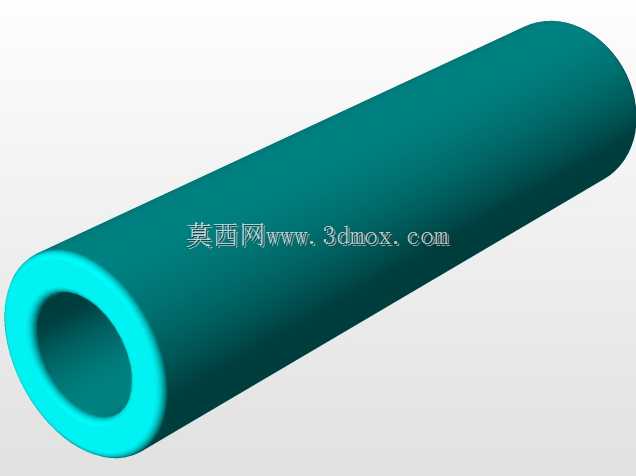

　　连杆组件的建模重点还原了大小头的孔径匹配关系，小头端与活塞销采用间隙配合的公差带设定，大头端与曲柄销的配合预留了轴瓦安装的厚度空间，杆身采用了工字形截面的简化结构，在保证结构强度展示效果的同时，减少了不必要的建模细节，方便设计人员快速调整连杆长度，适配不同压缩比的气缸设计需求。曲柄部分采用了整体式曲柄销与平衡块的结构建模，平衡块的配重位置按照单缸机的一阶往复惯性力平衡要求做了对应布局，能直观展示曲轴旋转过程中，平衡块与气缸体下部、连杆大头的运动间隙，避免实际装配后出现运转碰擦的问题。

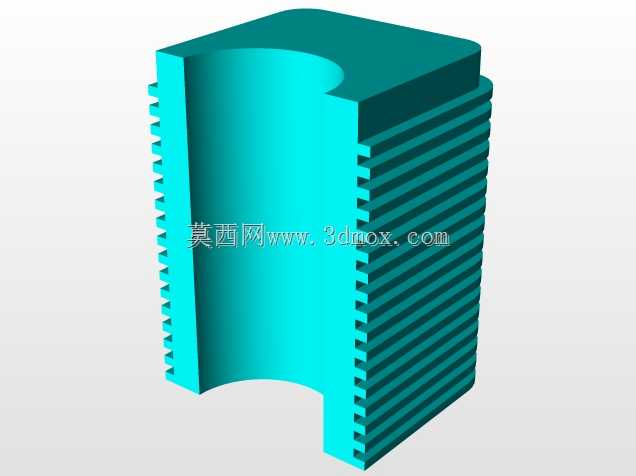

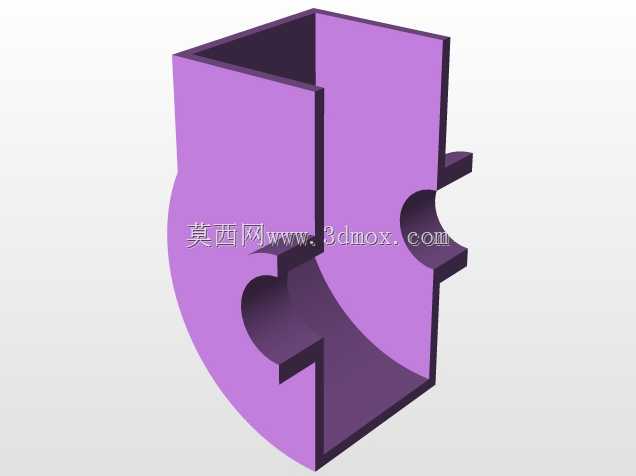

　　从安装边界来看，这套结构的气缸部分采用了直列立式布局，气缸中心线与曲柄回转中心垂直相交，整体横向安装尺寸以曲柄的最大回转直径为边界，轴向尺寸以曲轴两端的支撑轴肩距离为限，建模时预留了气缸盖安装的顶面法兰位置、曲轴箱的侧盖安装面、油底壳的下部连接面，方便设计人员在这套核心组件的基础上，快速拓展外围的配气机构、冷却系统、润滑系统、供油点火系统的安装位置。气缸套外壁的散热鳍片结构做了等距简化，保留了风冷散热结构的基本形态，能直观展示风冷单缸机的散热布局逻辑，鳍片的间距、高度都按照通用小型风冷机的常规参数设定，不会出现鳍片过密影响空气流通、过疏散热面积不足的问题。

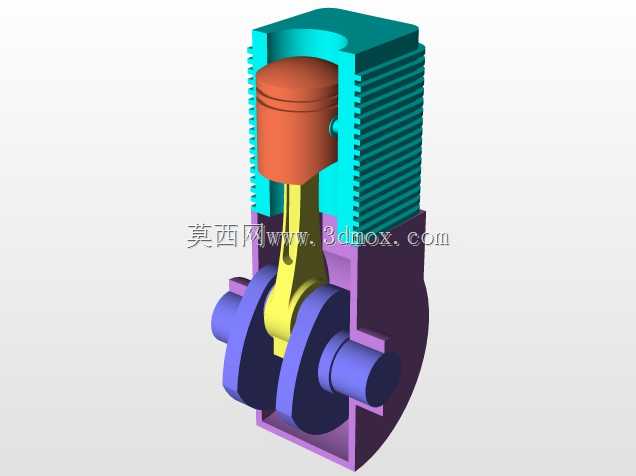

　　在实际的结构设计工作中，这类核心运动组件的三维模型不需要过度追求细节的还原，重点是要保证运动关系准确、安装边界清晰，能快速完成整机的布局校核与运动仿真。这套剖视模型特意将不同功能的部件做了分色处理，气缸部分采用青绿色标识、活塞组件采用棕褐色标识、连杆采用黄绿色标识、曲柄与曲轴箱部分采用紫粉色标识，方便在方案评审、教学演示过程中，快速区分不同的功能部件，讲解动力传递的路径：混合气燃烧膨胀推动活塞做直线往复运动，通过活塞销带动连杆摆动，最终将直线运动转化为曲柄轴的旋转运动，向外输出扭矩。

　　需要注意的是，这套模型为核心运动组件的原理展示结构，实际量产设计中还需要补充活塞环、轴瓦、气门组件、火花塞安装位、正时传动机构等细节结构，但核心的曲柄连杆机构的运动关系、安装尺寸边界完全符合通用单缸内燃机的设计规范，可以直接作为方案设计阶段的基础布局参考，减少从零开始建模的重复工作量，帮助设计人员快速完成整机的初步布局，核对各部件的运动间隙，提前规避结构干涉的设计问题。
