内燃机活塞头结构三维设计

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧做功压力、完成热能向机械能转换的关键部件，其结构设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命。从实际工况来看，活塞头长期处于高温高压的交变载荷环境中，顶部直接接触燃烧室爆燃产生的高温燃气，瞬时温度可超过两千摄氏度，爆发压力能达到十数兆帕，同时还要伴随曲轴连杆机构做每秒数十次的高速往复运动，承受往复惯性力与侧向侧推力的反复作用，因此在结构设计阶段需要同时兼顾热强度、结构刚度、轻量化与运动导向的多重需求。

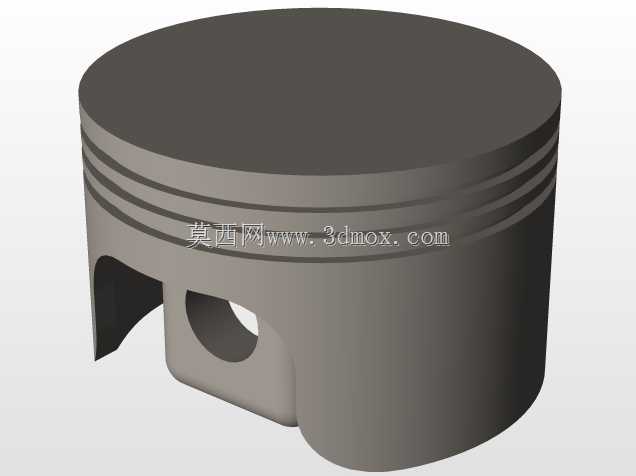

　　该活塞头的顶部采用平面式燃烧室结构，这种结构的优势在于加工工艺性好，受热面积相对均匀，能够适配多数中小排量自然吸气汽油机的燃烧室匹配需求，顶部平面的平面度公差需要控制在0.02mm以内，避免在压缩行程中出现燃气泄漏，同时顶部边缘做了微小的倒角处理，防止装配过程中与气缸壁发生刮蹭，也能减少高温下边缘热应力集中导致的开裂风险。活塞头的环带区域设计了三道环槽结构，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度公差、槽底平面度与环槽侧隙都经过严格匹配，气环的作用是密封燃烧室与曲轴箱之间的间隙，阻止高压燃气下窜，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽之间的环岸高度经过强度校核，能够承受燃气压力带来的剪切载荷，避免长期运行后出现环岸断裂的故障。

　　活塞头下部的销座区域采用了加厚的加强筋结构，活塞销孔为同轴贯通设计，用于安装活塞销实现与连杆小头的连接，销孔内侧设计了微小的内锥度，能够适配活塞销在受力时产生的微小弯曲变形，避免销孔边缘出现应力集中。销座与活塞头部的过渡区域采用大圆弧过渡结构，有效分散做功时顶部压力传递到销座位置的应力，减少应力集中导致的疲劳裂纹。活塞裙部的型线设计采用了中凸变椭圆结构，常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，能够抵消活塞在工作受热膨胀后、以及受侧向力作用产生的变形，保证活塞在全工况温度区间内都能与气缸壁保持合理的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞卡滞拉缸。裙部下方的缺口结构是为了避让曲轴运转时的平衡块与连杆大头的运动轨迹，避免活塞运动到下止点位置时与曲轴组件发生运动干涉。

　　从安装边界来看，该活塞头的外径尺寸需要与对应气缸的缸径保持严格的分组配合，配合间隙根据不同材质的热膨胀系数设定在0.02-0.04mm区间，活塞销孔的直径需要与选配的活塞销尺寸匹配，保证合适的配合间隙满足润滑需求。环槽的尺寸需要与对应规格的活塞环厚度匹配，侧隙与背隙都要符合装配规范，保证活塞环能够在槽内正常浮动，实现密封与刮油的功能。在实际装配场景中，该活塞头需要与活塞销、活塞环、连杆、气缸套等组件配套使用，广泛应用于通用小型汽油机、摩托车发动机、小型发电机组动力等场景，其结构设计的细节直接影响整机的动力性、经济性与排放表现。建模过程中需要重点关注各特征之间的过渡圆角、壁厚均匀性，避免出现壁厚突变导致的热应力集中，同时要保证各配合面的形位公差符合工程实际要求，确保三维模型能够直接用于后续的工程分析、工艺编制与装配验证。
