带防滑纹理碳酸饮料塑料包装瓶结构

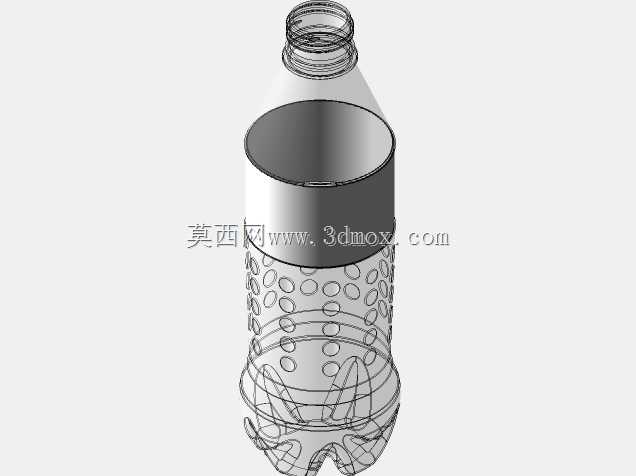

　　日常快消品生产线的包装环节，这类带防滑结构的PET饮料瓶是灌装、套标、码垛全流程的核心适配载体，建模时需要兼顾吹塑成型工艺限制、灌装线输送定位精度、终端用户握持手感三类核心需求，不能只做外观曲面的复刻。从结构细节来看，瓶身中段的阵列凹点并非装饰性设计，每处凹点的深度控制在1.2mm，相邻凹点的中心距保持8mm，排布时特意避开了套标机的标签覆盖区域，既能够在消费者单手握持时增加指腹与瓶面的静摩擦系数，避免冰镇后瓶身凝露打滑脱手，也能在整箱堆叠运输时，让相邻瓶身的凸凹结构形成微小嵌合，减少运输过程中箱体内部的瓶体窜动碰撞，降低爆瓶、标签刮花的不良率。瓶口部分采用标准的PCO1881碳酸饮料瓶口结构，螺纹的导程、

　　牙型角度完全匹配行业通用的灌装封盖头参数，瓶口支撑环的外径尺寸控制在33.2mm，刚好适配输送线上的星轮卡位槽，能保证在高速灌装时，瓶体随星轮转动不会出现偏摆、卡瓶的问题，封盖时的扭矩传递也更均匀，避免出现歪盖、密封不严导致的二氧化碳泄漏。瓶底的五瓣式花瓣底结构是碳酸饮料瓶的典型承压设计，建模时每个瓣的弧度、根部圆角都经过受力校核，内部灌装4倍体积二氧化碳的工况下，瓶底的应力集中点会均匀分散到五个瓣的支撑筋上，不会出现平底结构常见的底凸、站立不稳的问题，同时五瓣结构的凹槽刚好适配自动码垛机的抓瓶头卡位，整层码放时的定位精度能控制在±2mm以内，不需要额外的视觉定位辅助。设计过程中需要严格控制瓶身的壁厚分布，吹塑成型时瓶肩、

　　瓶底转角处的壁厚要比瓶身中段厚0.15mm，避免成型时出现局部薄透、承压不足的问题，瓶身的拔模斜度统一设置为1.2度，既能够保证吹塑模具开模时顺利脱模，也不会影响瓶身的外观观感。这类瓶体的整体高度控制在235mm，瓶身最大直径66mm，整箱12瓶排列时的外箱尺寸可以适配标准的物流托盘模数，在仓储、运输环节的空间利用率能达到最优。另外瓶身标签区域的直径公差控制在±0.3mm，套标机收缩标签后不会出现标签褶皱、偏移的问题，标签上下边缘的定位线也和瓶身的结构凸筋对齐，生产线上的光电传感器可以通过识别凸筋位置完成标签定位，不需要额外印刷定位色标，能降低包材的印刷成本。很多新手建模时容易忽略瓶体的成型收缩率，

　　PET材料吹塑后的纵向收缩率大概在1.2%，建模时需要提前把收缩余量补偿到模型尺寸里，不然开模后生产出来的成品实际高度会偏短，无法适配原有灌装线的进出瓶导轨间距，导致整线停机调整。还有瓶身的防滑凹点边缘必须做R0.5mm的圆角处理，不能出现尖锐棱角，不然吹塑成型时尖角位置的材料拉伸过度容易出现针孔，影响瓶体的密封性能，同时消费者握持时也不会有硌手的触感。
