螺口白炽电灯泡结构三维建模

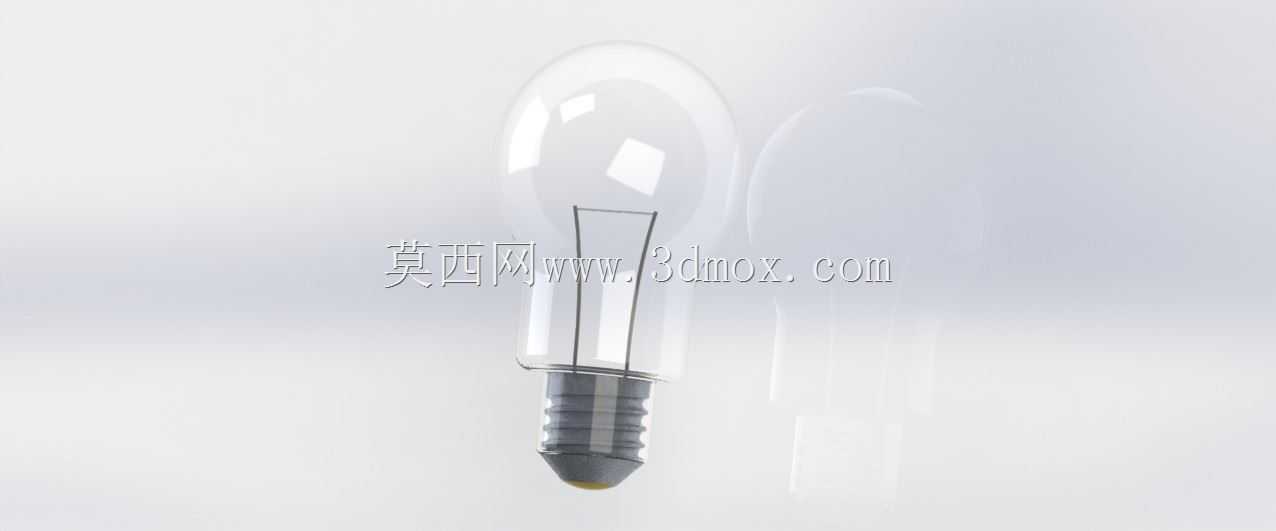

　　日常民用与工业场景里的螺口白炽灯，是最基础的电光源部件，在临时施工照明、老旧设备配套照明、低压应急照明回路里仍有大量存量应用，不少工业设备的操作工位局部照明、老旧机床的工作灯、配电箱内的检修照明，都会选用这类结构简单、成本低廉、适配性强的白炽灯泡。做这个三维模型的时候，最先要捋清楚的是实际安装的边界条件，螺口部分的尺寸完全遵循通用螺口灯座的配合公差，螺纹牙型、螺距、旋合长度都要和常用的E27灯座完全匹配，不能出现建模尺寸偏差导致虚拟装配时干涉、或者旋合不到位的问题，玻璃泡壳部分的曲面要还原实际产品的弧度，泡壳内部的灯丝支架、引线结构都按照实际产品的排布做了还原，不是只做一个空心玻璃壳的外观件。从结构设计的逻辑来看，

　　这类灯泡的核心是螺口金属部分的导电与固定结构，螺口的金属壳体本身是一个电极，顶端的金属触点是另一个电极，两个电极之间用绝缘玻璃材质做隔离，建模的时候要把绝缘层的厚度、电极的相对位置做准确，避免出现两个电极导通的结构错误，这部分也是实际产品里最容易出现安全隐患的位置，结构间隙如果留的不对，装配后很容易出现短路问题。泡壳和螺口的连接位置是封接结构，建模的时候还原了封接处的过渡圆角，这个位置既要保证玻璃和金属的连接强度，还要保证泡壳内部的真空密封性，实际生产里这个位置的封接工艺直接决定灯泡的使用寿命，建模时的过渡尺寸也参考了量产产品的实际参数，没有做夸张的造型改动。灯丝部分的建模还原了双螺旋钨丝的实际形态，支架的位置、

　　引线的走向都和实际产品一致，不是随便拉个圆柱体代替灯丝，做这部分结构的时候要考虑灯丝在泡壳内的居中位置，避免灯丝距离泡壳过近导致局部玻璃温度过高，实际使用里如果灯丝偏移贴到泡壳，很容易造成玻璃局部受热不均炸裂。从安装适配的角度，整个灯泡的总长度、最大外径都控制在通用螺口灯泡的常规尺寸范围内，不管是装在民用台灯灯座上，还是装在工业设备的防爆灯座、防水灯座里，都不会出现尺寸超差装不进去的问题，泡壳的曲面弧度也考虑了光线的漫反射效果，虽然是结构模型，但曲面的曲率和实际产品一致，后续如果做光学仿真也能直接复用模型数据。很多刚接触三维建模的人做灯泡模型，往往只做个外观曲面，忽略内部的电极、绝缘层、灯丝支架这些结构，实际上做机械结构建模，

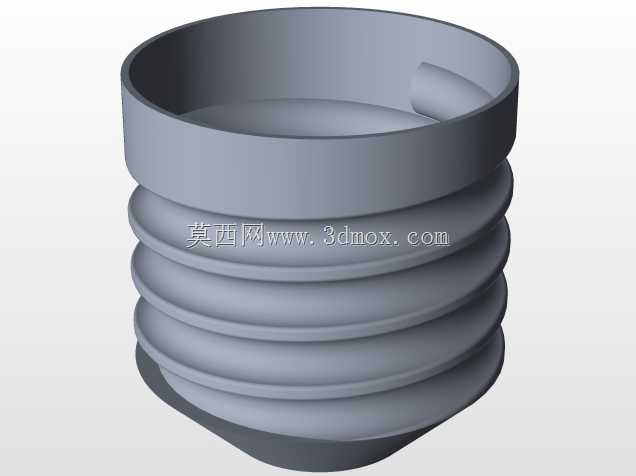

　　哪怕是看起来很简单的日用五金件，也要把每个配合面、每个功能结构都做准确，不然模型只能用来做外观渲染，没法用来做装配验证、工艺模拟。这个模型里的螺口螺纹是按照标准公制螺纹的配合公差做的，和标准灯座模型装配的时候，旋合过程顺畅，没有干涉，螺纹的收尾部分也做了退刀结构，还原实际金属螺口的加工工艺，不是直接把螺纹拉伸到螺口端面。泡壳的玻璃厚度也做了等厚处理，实际产品的玻璃泡壳是吹制成型，壁厚均匀才能保证受热时的应力分布均匀，建模的时候用曲面偏移的方式做了等厚的壳体，没有出现局部壁厚过薄或者过厚的问题。顶端触点的凸起高度也按照实际产品做了控制，保证和灯座里的中心弹片能可靠接触，不会因为触点太低导致接触不良，也不会因为触点太高导致装配时顶坏灯座的弹片。绝缘部分的玻璃材质填充在螺口金属壳体和中心电极之间，建模的时候把绝缘件和金属件的配合面做了完全贴合，没有出现缝隙或者重叠的问题，还原实际产品里玻璃绝缘件和金属部件烧结固定的结构状态。
