工业传动用精密滚子链条总成结构

　　在各类需要传递平行轴间动力的机械结构中，滚子链条是应用范围极广的挠性传动部件，从常规输送线、农用机械、摩托车到机床辅机、自动化输送工位，都能见到这类部件的身影。不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，链条传动能在中心距较大的工况下保持精准的平均传动比，作用在轴上的张紧载荷更小，能在高温、多尘、有油污的相对恶劣工况下维持稳定工作状态。

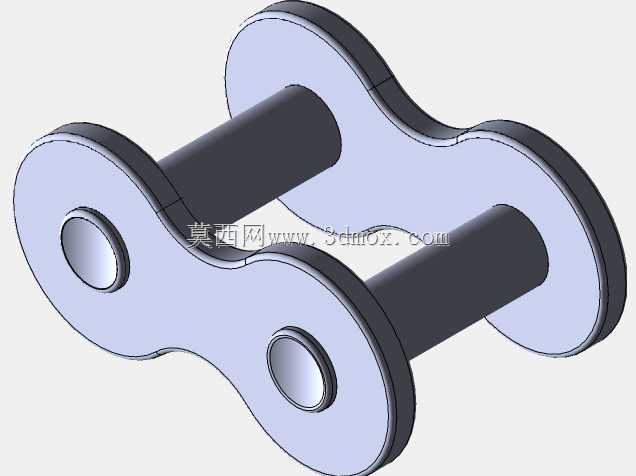

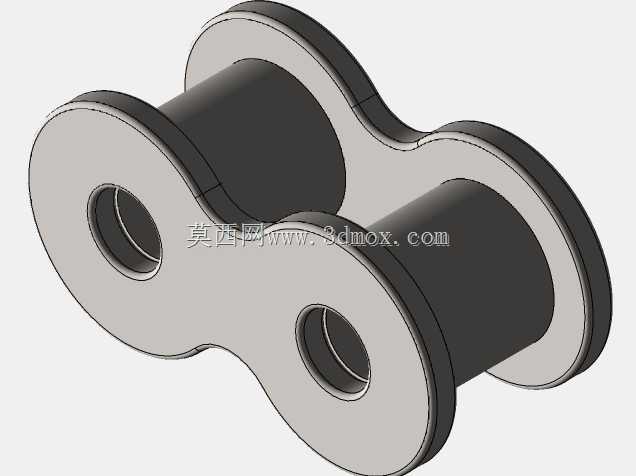

　　这套链条总成采用标准短节距精密滚子链结构设计，整链由内链节、外链节交替铰接组成，其中内链节包含内链板、套筒、滚子三个核心零件，外链节则由外链板、销轴压装组合而成，相邻链节通过销轴与套筒的间隙配合实现相对转动，保证链条绕链轮弯曲时的活动自由度。滚子采用间隙配合套装在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，大幅降低啮合过程中的摩擦磨损，同时缓冲啮合瞬间的冲击载荷，延长链条与链轮的整体使用寿命。

　　设计过程中首先匹配了对应链轮的齿形参数，链条节距作为核心参数，直接决定了链轮的分度圆直径、齿距以及整体承载能力，建模时严格控制每一节链节的节距公差，避免累积误差导致的啮合卡滞、跳齿问题。链板采用8字形等强度截面设计，在保证链板抗拉强度满足额定载荷要求的前提下，尽可能减轻链板自身重量，降低链条高速运行时的惯性载荷与离心力影响，同时减少运动过程中的多边形效应带来的振动与动载荷。销轴与外链板、套筒与内链板均采用过盈压装的固定方式，保证链节连接的可靠性，避免运行过程中出现松脱、窜动问题，而销轴与套筒之间的配合间隙经过反复校核，既保证铰接转动的灵活性，又不会因间隙过大导致冲击载荷加剧、磨损速率上升。

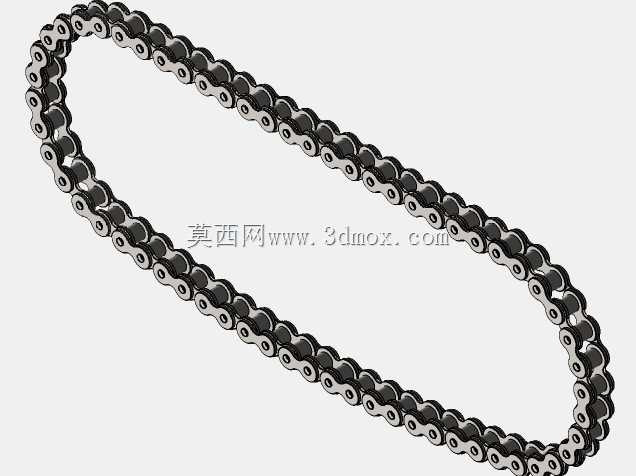

　　从安装边界来看，这套链条总成适配两平行轴链轮的安装场景，建模时已完成整链的闭环装配，可直接导入装配体中与对应链轮完成啮合配合，无需逐节拼接链节。安装时需要注意两链轮的共面度要求，若两链轮存在偏斜，会导致链条运行过程中出现侧边磨损、脱链风险，同时需要预留合理的张紧调节行程，通常中心距的可调范围控制在2倍节距左右，方便安装时调整张紧度，也能补偿链条长期运行磨损后出现的伸长量。在垂直布置的传动场景中，还需要配合张紧轮或托板结构，避免链条因自重下垂导致啮合不良。

　　实际应用中，这类链条可根据工况选择对应的润滑方式，低速轻载场景可采用定期人工涂抹润滑脂的方式，中高速重载场景则需要配套滴油润滑、油浴润滑或者压力喷油润滑系统，保证销轴与套筒的铰接摩擦副之间能形成稳定油膜，降低磨损速率。针对有腐蚀、高湿等特殊工况，还可在此结构基础上更换链板、销轴的材质，或者做表面镀层处理，但核心的铰接结构、啮合参数仍保持通用标准，保证互换性。建模过程中对每一个零件的倒角、圆角都做了还原，包括链板的冲压倒角、销轴端部的铆接结构，完全符合实际加工工艺要求，可直接用于结构校核、运动仿真、装配干涉检查等设计环节，也能作为非标传动系统设计时的选型参考模型，帮助工程师快速完成传动方案的布局与验证，减少重复建模的工作量。
