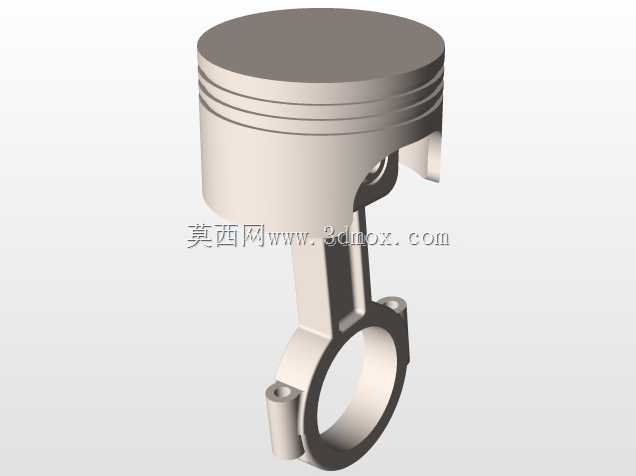

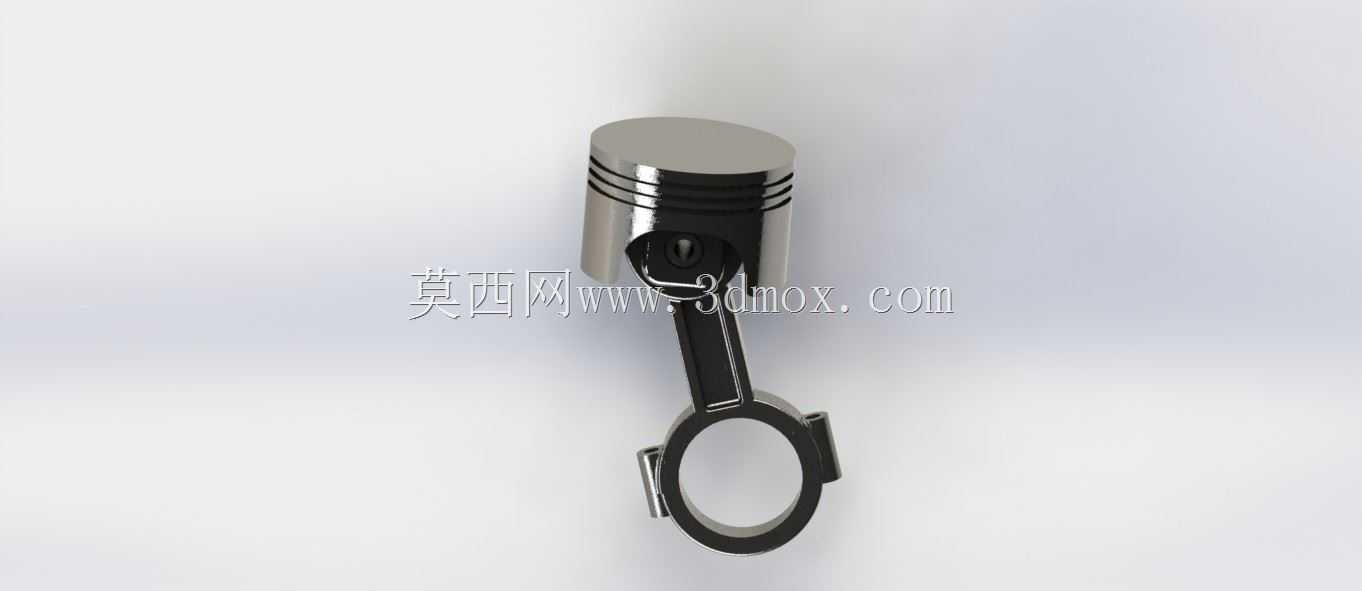

内燃机活塞连杆组件结构设计

　　在往复式内燃机的动力传递链路里，活塞连杆组件是把燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心执行部件，日常做动力设备三维结构设计时，这套组件的匹配精度直接决定整机的动力输出效率、运行可靠性与NVH表现。先从实际应用场景说起，这套结构广泛适配小排量单缸汽油机、通用动力小型柴油机，覆盖园林机械、小型发电机组、农用微耕机、摩托动力单元等多个使用场景，不同场景下的载荷特性差异不小：园林机械用的组件多面对高转速、轻载荷的持续运行工况，农用动力配套的组件则需要承受中低转速下的大扭矩冲击，做结构设计时需要针对不同场景调整壁厚与配合公差。

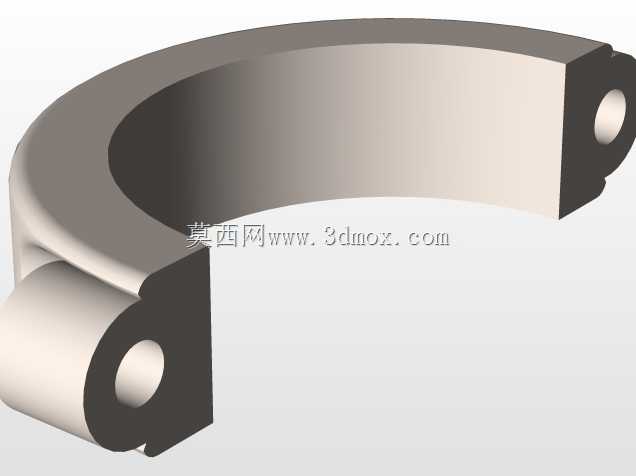

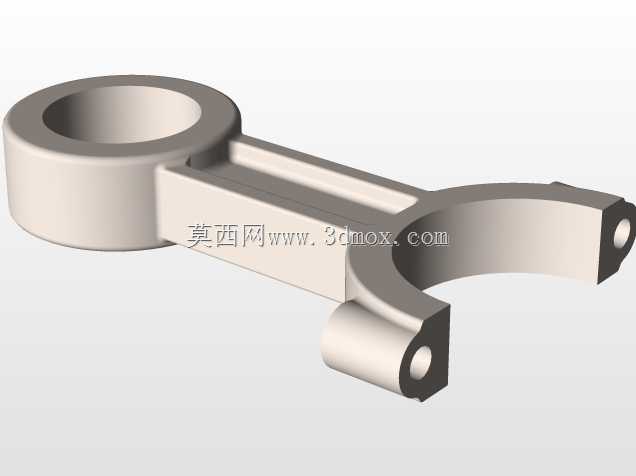

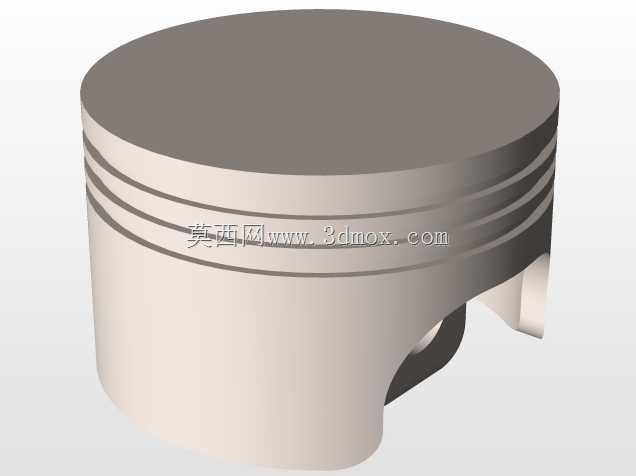

　　从产品功能特性来看，活塞头部的三道环槽分别对应气环与油环的安装位，顶部的凹坑造型是匹配燃烧室挤气涡流设计的，能在压缩行程末端让混合气形成更规整的涡流，提升燃烧效率；活塞销座的位置做了偏心偏移设计，避免活塞在上止点换向时对气缸壁产生过大的敲击异响，销孔内部的衬套安装位预留了足够的润滑油膜间隙，保证高速往复运动时活塞销不会出现干磨。连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴旋转时的惯性力载荷，连杆大头的剖分结构采用斜切口设计，方便在曲轴维修拆装时不用拆卸曲轴就能完成连杆组件的更换，大头端的轴瓦安装位严格控制圆柱度公差，保证与曲轴连杆轴颈的配合间隙处于合理区间，既不会因为间隙过大产生机油泄压，也不会因为间隙过小出现热态抱轴故障。

　　设计思路上，首先要确定活塞的行程与缸径匹配关系，这套组件对应的缸径尺寸适配72mm缸径的通用动力机型，活塞总高度控制在62mm，压缩高度为32mm，保证活塞运行到上止点时顶部不会与气门、气缸盖发生碰撞，运行到下止点时活塞裙部不会脱出气缸套下端。活塞裙部设计成微椭圆型面，冷态下裙部短轴方向与气缸壁保留0.02-0.03mm的配合间隙，热态下裙部受热膨胀后能形成均匀的配合面，避免出现拉缸故障。连杆的中心距为112mm，这个尺寸直接决定发动机的压缩比与连杆比，连杆比选在0.285的合理区间，能平衡活塞侧压力与曲轴连杆轴颈的载荷，降低气缸壁的偏磨概率。安装边界方面，活塞销采用14mm直径的全浮式设计，冷态下与活塞销座为过渡配合，与连杆小头衬套为间隙配合，发动机达到工作温度后活塞销可在销座与衬套内自由转动，均匀磨损提升使用寿命；连杆大头的安装螺栓采用8.8级高强度螺栓，拧紧力矩严格控制在28-32N·m，并且需要分两次对角拧紧，避免连杆盖出现变形导致轴瓦偏磨。做三维建模时，需要重点校验活塞在上止点、下止点以及最大侧压力位置的运动间隙，确认活塞在整个行程中不会与气缸套、曲轴平衡块、气门机构发生运动干涉，同时还要核算组件的往复惯性力，为曲轴平衡块的配重设计提供准确的质量参数，保证整机运行时的振动水平控制在合理范围内。另外活塞环槽的宽度公差需要控制在0.01mm以内，保证活塞环在槽内可以自由浮动但不会出现过大的轴向窜动，避免燃气下窜与机油上烧的问题；连杆小头的润滑油孔位置需要对准活塞销座的油道，保证压力机油可以顺利到达活塞销表面形成润滑，减少运动副的磨损。
