赛车推杆式悬架结构三维设计

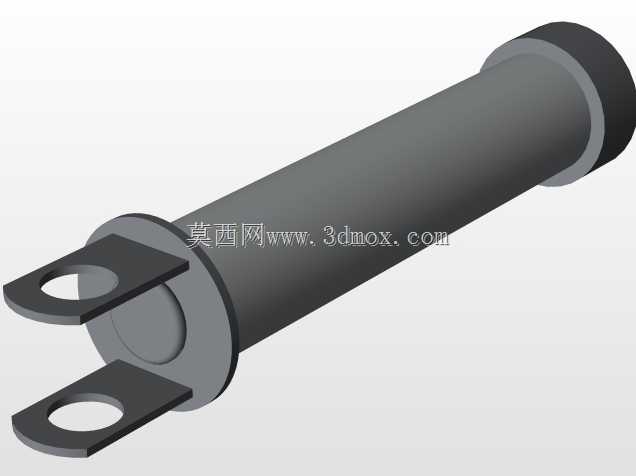

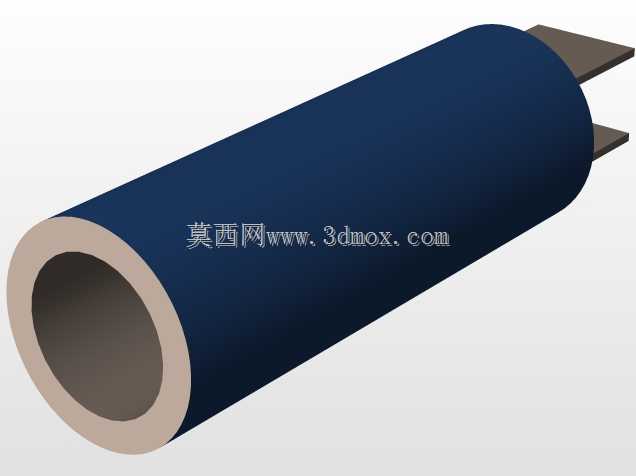

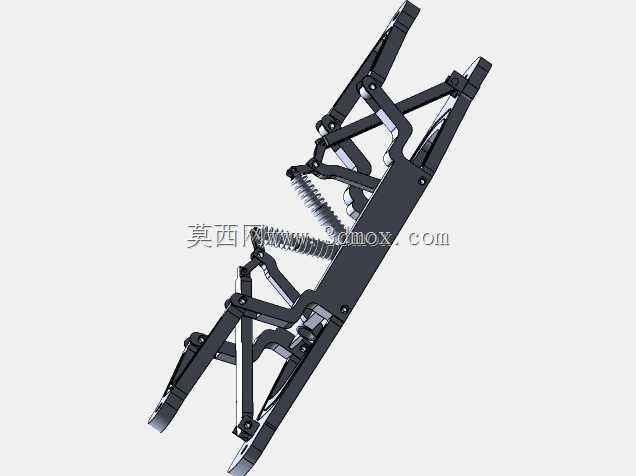

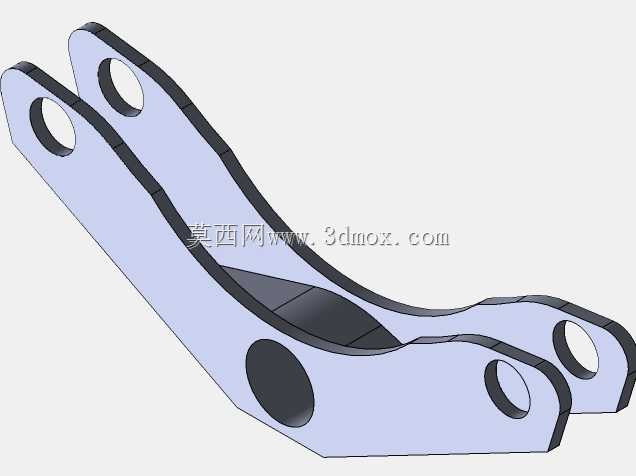

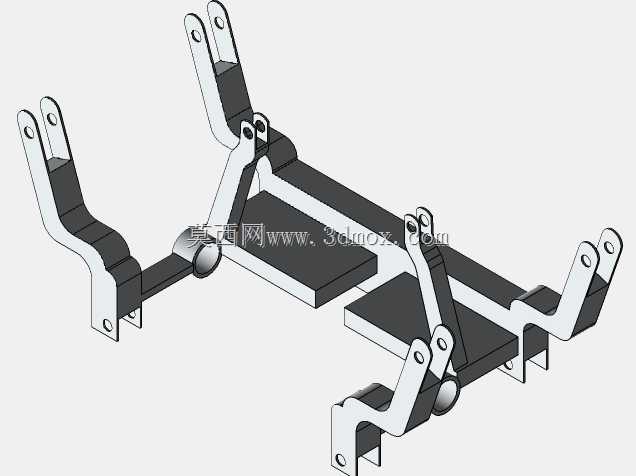

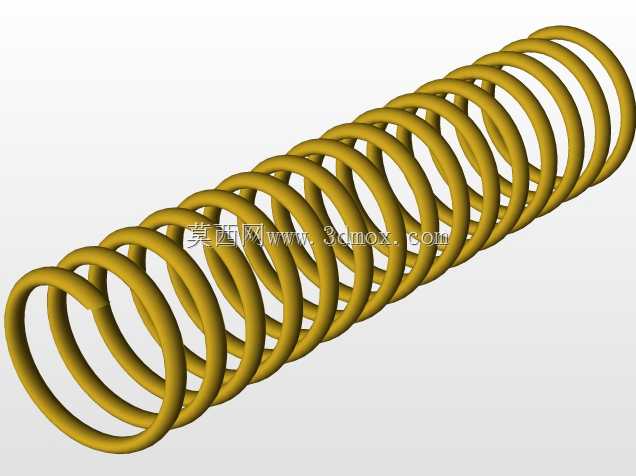

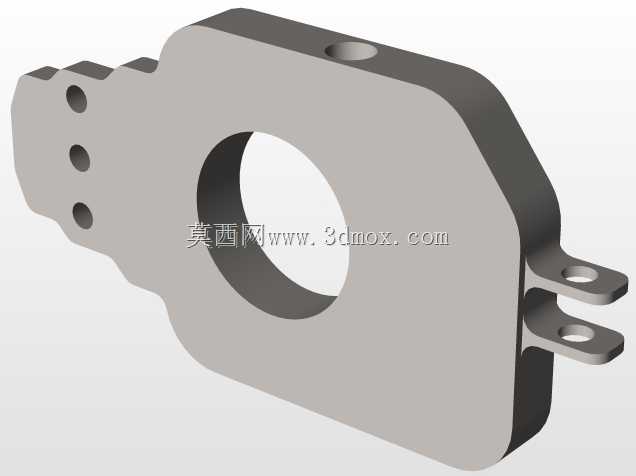

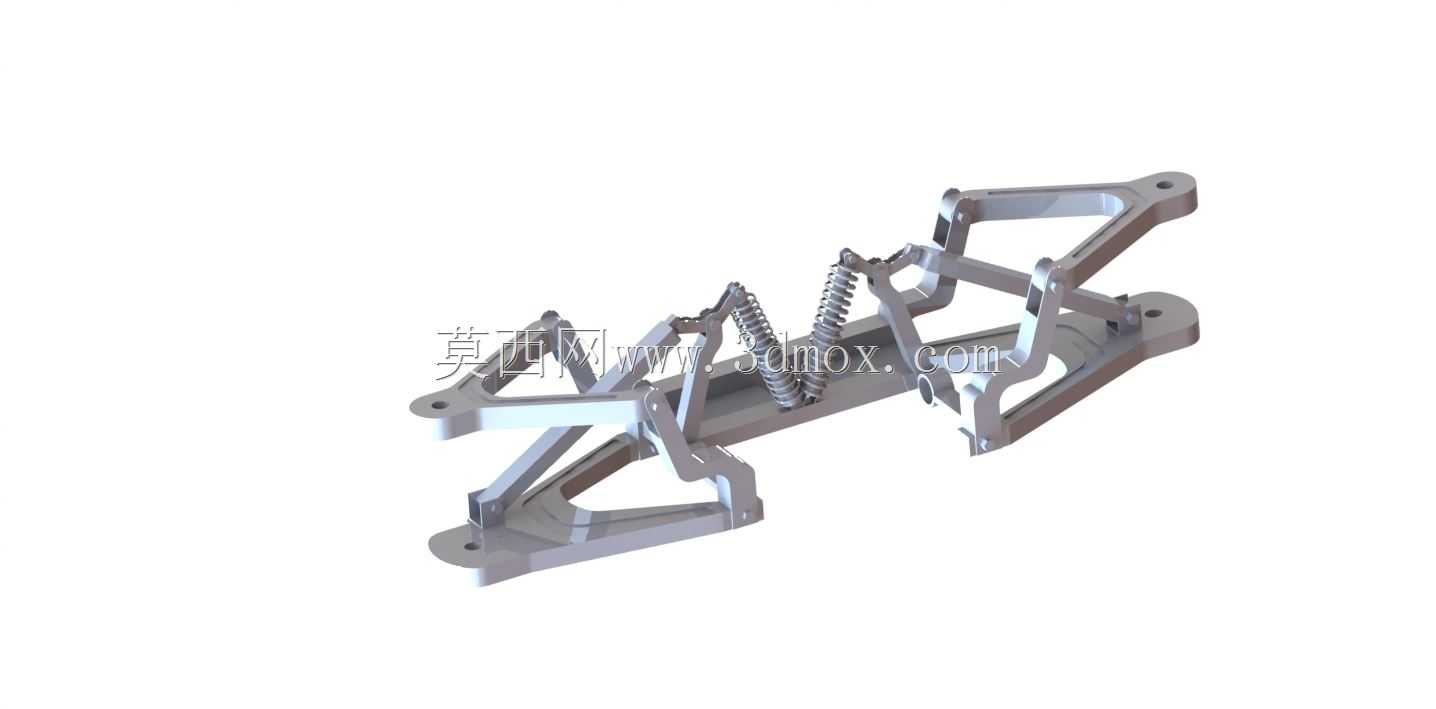

该推杆悬架结构主要应用于场地竞技赛车的底盘行走系统，是连接赛车车架与车轮承载构件的核心传力部件，承担着传递车轮与车架间所有力与力矩的核心作用，同时负责缓冲路面颠簸带来的冲击载荷，衰减行驶过程中的振动，保证赛车轮胎始终具备充足的接地附着力，为赛车在高速过弯、急加速、重制动等极限工况下提供稳定的支撑性能。在实际赛事场景中，这类推杆悬架能够将减震器与弹簧组件集中布置在车架中部区域，有效降低整车非簧载质量，优化整车重心高度与重量分配，大幅提升赛车的操控响应速度与行驶稳定性，避免传统外置悬架结构在高速行驶中产生的额外空气阻力，同时减少飞石、路肩剐蹭对减震组件的损伤。从功能特性来看，该结构通过多组铰接式推杆将车轮的跳动位移传递至横置布置的螺旋弹簧组件，配合杠杆比设计可精准匹配不同赛道的减震阻尼需求，铰接点位均采用轻量化镂空的金属支架连接，在保证连接强度的前提下尽可能削减冗余重量，支架上预留的铰接安装孔位可适配不同长度的推杆调节需求，方便车队根据赛道特性调整车轮外倾角、前束角等定位参数，适配干地、雨地等不同抓地力水平的轮胎使用需求。设计过程中优先考虑了受力路径的合理性，所有承载支架均采用等强度拓扑优化思路，将材料集中布置在主传力路径上，非受力区域做大面积镂空减重处理，整体框架采用对称式布局，左右两侧结构完全镜像，降低零部件的生产与维护成本。安装边界方面，该悬架整体沿车架横向对称布置，上下摆臂的外侧安装点位对应车轮羊角的连接位置，内侧铰接点固定在车架预设的安装支座上，弹簧与减震组件的两端分别连接推杆联动摇臂与车架中部的安装位，整体安装空间紧凑，不会侵入赛车的动力总成、油箱以及驾驶舱布置区域，所有铰接点位均预留了标准的轴承安装位，可适配通用规格的鱼眼轴承，保证铰接转动的顺滑度，同时具备足够的抗冲击强度，能够承受赛车极限工况下数倍于车重的纵向、侧向载荷冲击，避免结构出现塑性变形或断裂失效。
