汽车制动总泵作为制动系统的核心压力输出部件,其结构设计直接决定整车制动效能的稳定性与响应速度,在乘用车、轻型商用车的液压制动回路中承担着将踏板输入的机械推力转化为制动液压力的核心作用。日常行车过程中,驾驶员踩下制动踏板的推力经推杆传递至总泵内部的活塞组件,活塞在缸体内腔做直线运动时挤压制动液,将压力通过管路传递至四个车轮的制动分泵,推动制动片与制动盘或制动鼓接触产生制动力,实现车辆减速或驻车。

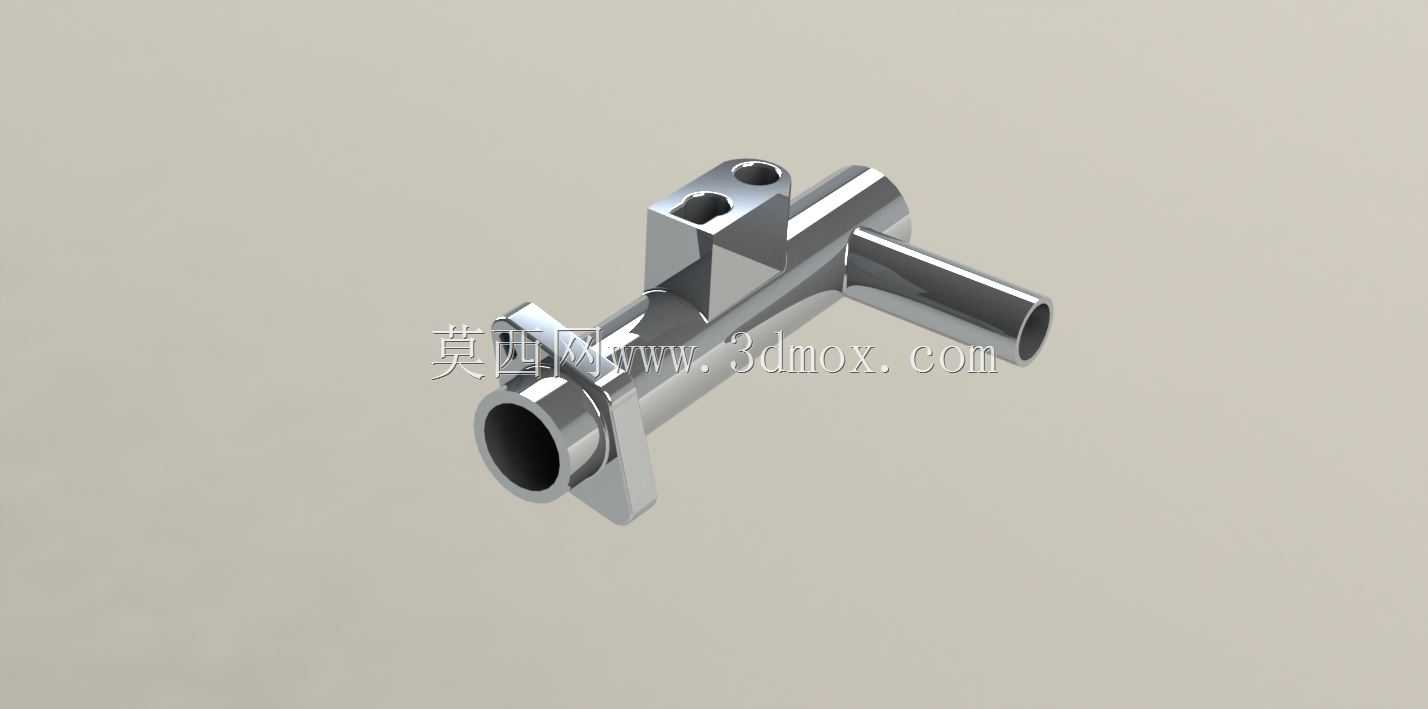

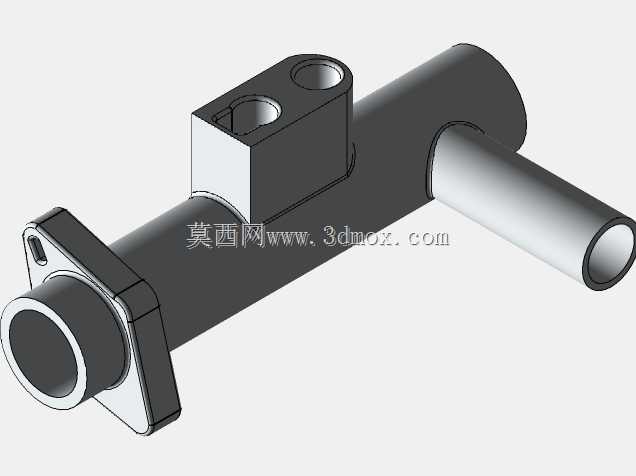

从结构设计逻辑来看,该总泵采用一体式金属缸体结构,主缸腔与侧置的管路接口采用一体成型工艺,避免了分体式结构的密封泄漏风险,缸体表面的安装凸台设置了两个定位安装孔,可直接通过螺栓固定在车身前围板的真空助力器输出端,安装面的平面度公差控制在0.05mm以内,保证与助力器连接面的密封性能,防止制动液渗漏或外界空气进入制动回路。主缸的进出油口采用阶梯式接口设计,不同直径的接口分别对应储液罐供油管路与前后制动回路的输出管路,接口处的倒角设计可避免管路装配时刮伤密封胶圈,降低装配过程中的密封失效概率。
在功能特性设计上,该总泵采用双回路独立腔室结构,两个独立的活塞腔分别对应前后轴制动回路,当其中一条回路出现泄漏故障时,另一条回路仍可保持一定的制动压力输出,避免制动完全失效,提升行车安全冗余。缸体内部的活塞密封件采用双唇口结构,主唇口负责建立高压时的密封,副唇口负责刮除缸壁残留的制动液,同时阻挡外界杂质进入缸腔,活塞的回程弹簧刚度经过匹配调校,可保证松开制动踏板时活塞快速回位,解除制动压力,避免制动拖滞现象。
从安装边界与尺寸适配角度,该总泵的轴向安装长度适配主流紧凑型乘用车的真空助力器安装尺寸,侧置管路接口的伸出长度避开了前舱内的线束、冷却管路等周边部件,安装时无需额外改动周边部件的布置位置。缸体外部的金属支架除了承担安装固定作用外,还可作为管路走向的固定支点,减少制动管路在车辆行驶过程中的振动,避免管路长期受振动产生疲劳开裂。缸体的金属表面采用镀锌钝化处理,可抵御前舱内的潮湿、盐雾环境侵蚀,延长部件的使用寿命,表面粗糙度控制在Ra1.6以下,保证活塞运动过程中的顺滑性,减少密封件的磨损。
在实际装车应用场景中,该总泵可匹配1.5-2.0L排量的乘用车制动系统,适配盘式前制动、鼓式后制动的常规制动配置,其输出的压力特性可匹配常规真空助力器的助力比,在踏板力输入为100-500N的区间内可输出线性增长的制动液压力,保证制动过程的脚感线性,驾驶员可通过踏板力度精准控制制动力大小。设计过程中对缸体的壁厚进行了有限元强度校核,在15MPa的极限制动压力下,缸体的最大变形量不超过0.1mm,不会出现缸体胀裂或密封失效的问题,同时壁厚的优化设计也控制了部件的整体重量,符合汽车轻量化的设计趋势。
