乘用车盘式制动配套车轮总成结构设计

项目分类:汽车 发布时间:2022-01-04 ID:484653
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计
  • 乘用车盘式制动配套车轮总成结构设计

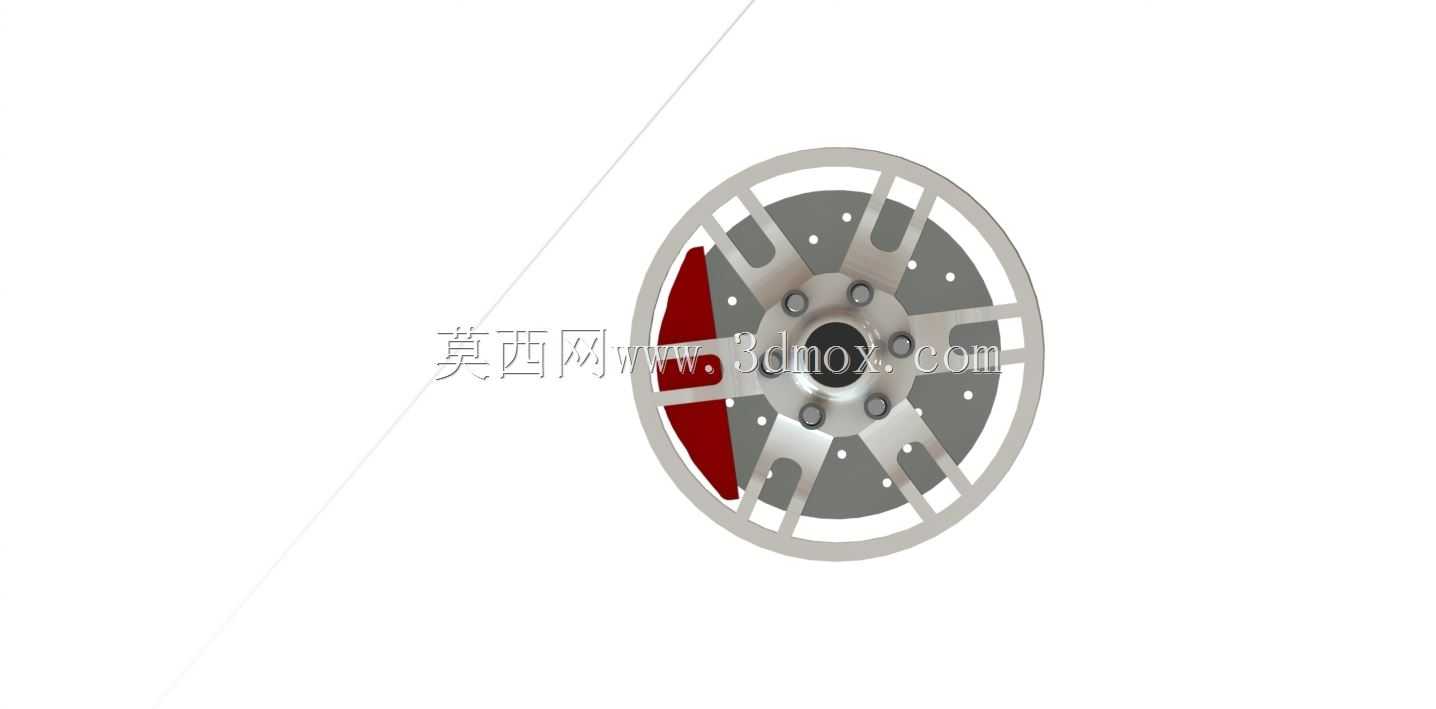

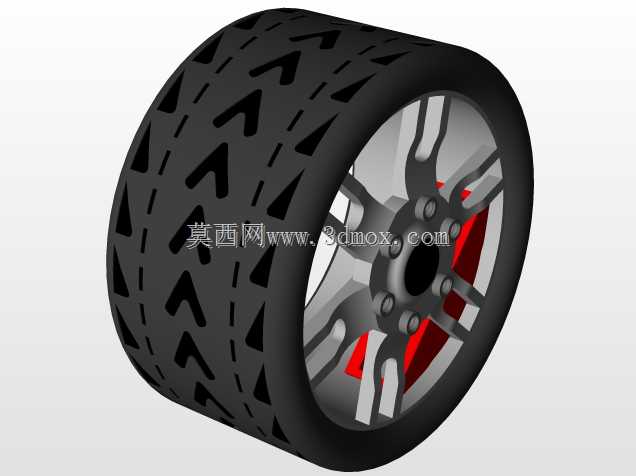

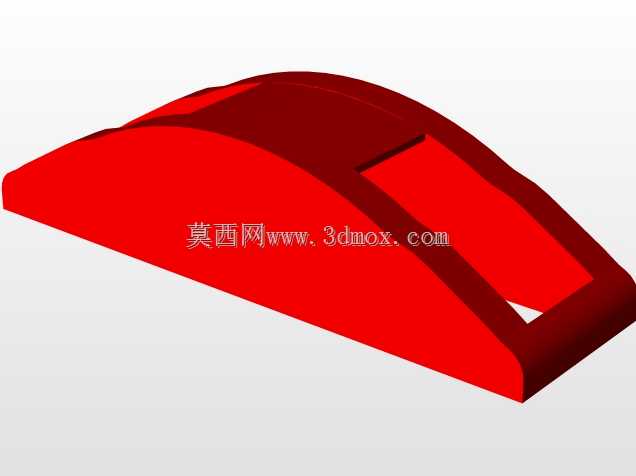

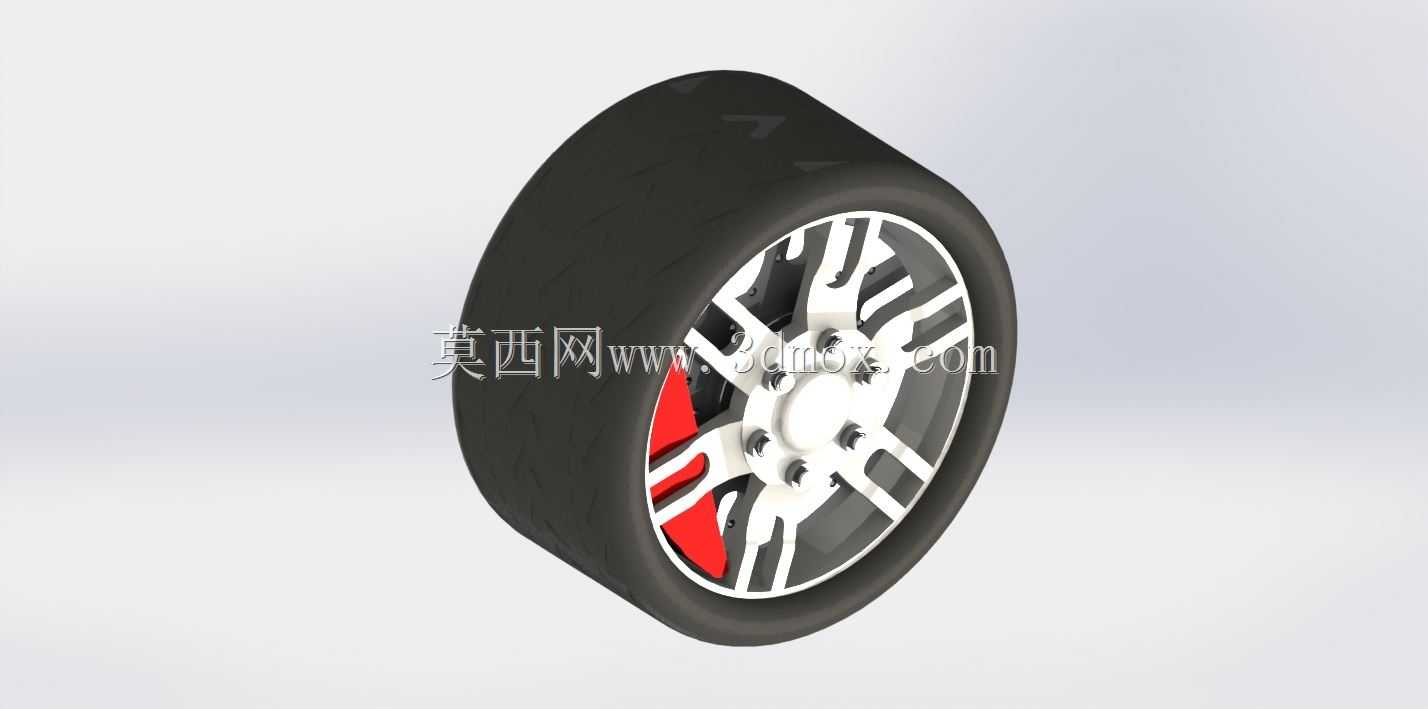

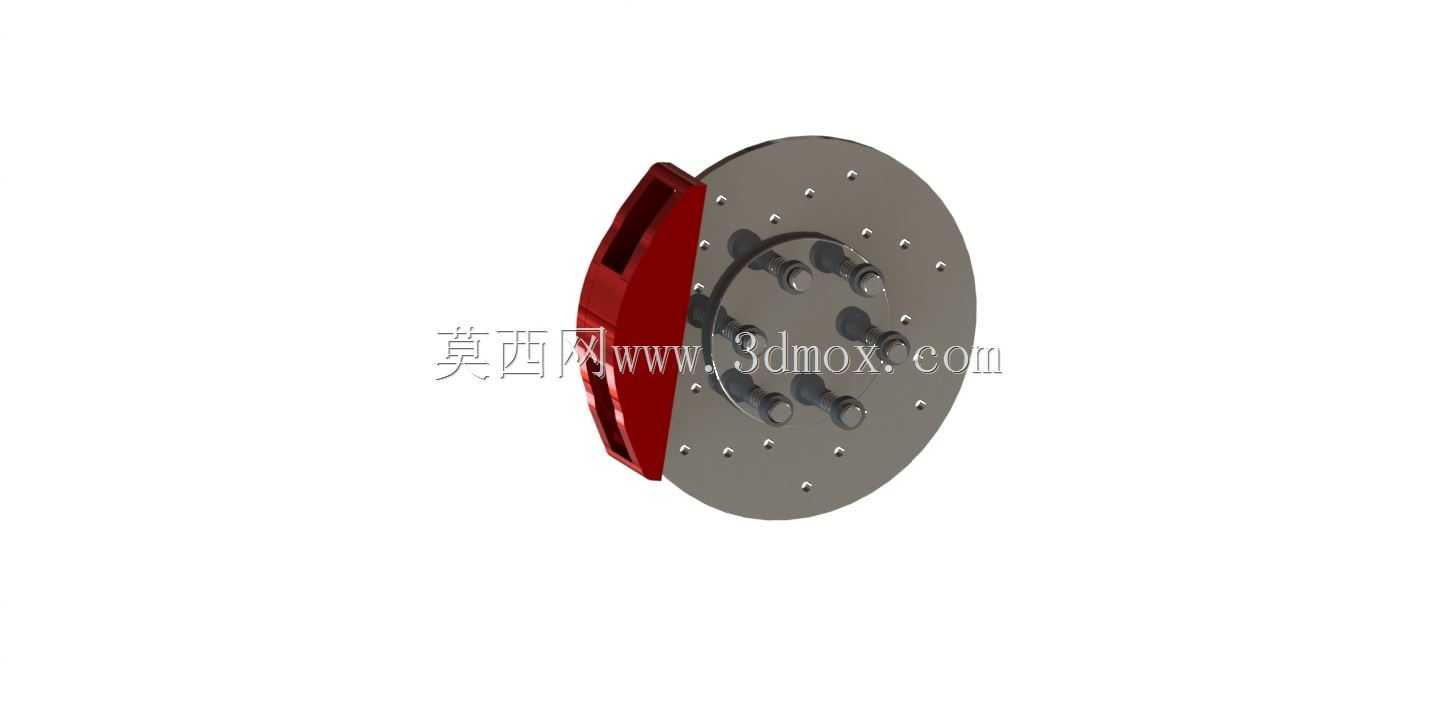

  这套车轮与制动卡钳的三维结构,面向常规家用乘用车型的行走与制动系统配套设计,覆盖日常道路行驶场景下的承载、制动、散热全工况需求。日常城市通勤中,车轮需要承担整车整备质量加乘员、行李的动态载荷,过减速带、坑洼路面时的冲击载荷会通过轮辐传递到轮毂轴承,因此轮辐的造型并非单纯追求外观,每一条辐条的截面厚度、过渡圆角都经过受力校核,避免应力集中导致的辐条断裂风险。配套的盘式制动器卡钳采用浮动式结构,制动时活塞推动内侧摩擦片压向制动盘,卡钳本体沿导向销滑动带动外侧摩擦片同步夹紧,相比固定式卡钳结构更紧凑,占用轮辋内部空间更小,适配多数17-19寸规格的民用乘用车轮辋。

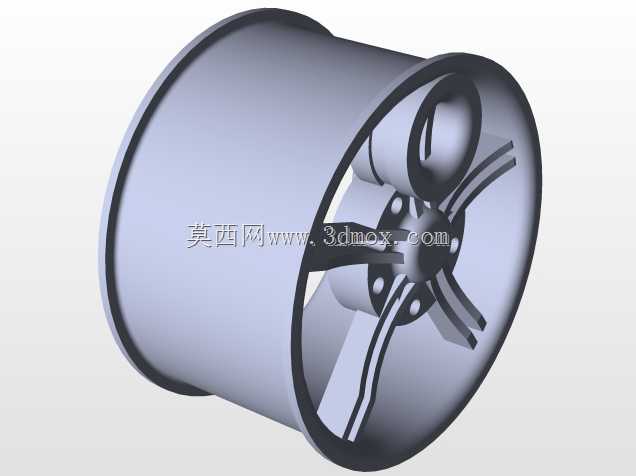

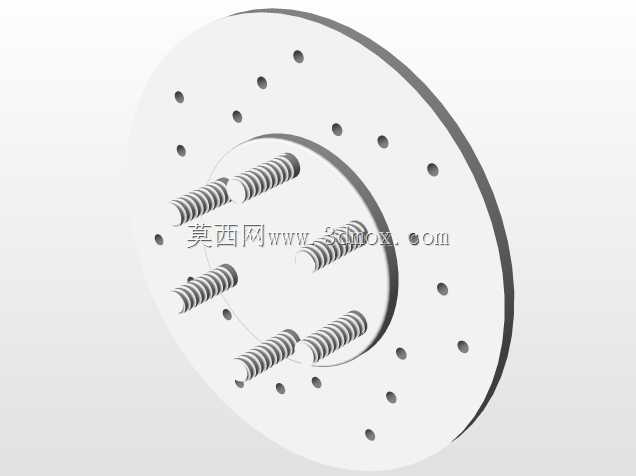

  从安装边界来看,轮辋的中心孔直径、PCD螺栓孔分布圆严格对应常规家用车的轮毂轴承安装尺寸,ET偏距值控制在合理范围,避免装车后轮胎蹭到翼子板内衬或者悬架摆臂;卡钳的安装支架固定孔位匹配转向节的预装点位,不需要额外改动转向节结构就能完成装配,制动盘的有效摩擦半径和卡钳活塞直径经过匹配计算,能提供足够的制动力矩,满足百公里时速下的制动距离要求。轮辋内部预留的卡钳容纳空间经过尺寸校核,转向到最大角度时,卡钳本体、放气螺钉、油管接头都不会和轮辐内壁发生干涉,哪怕是冬季换装防滑链,也预留了足够的间隙避免剐蹭制动部件。

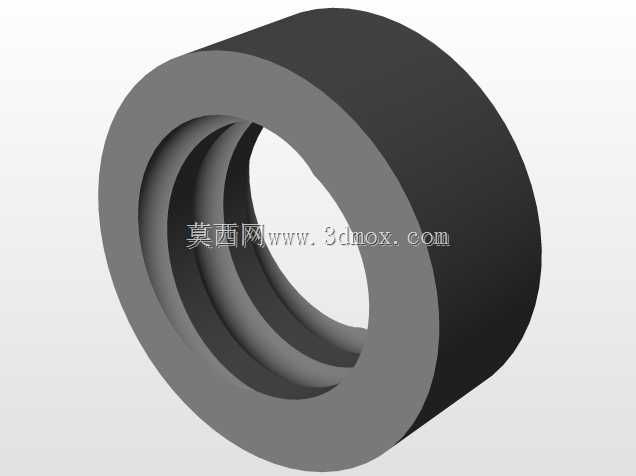

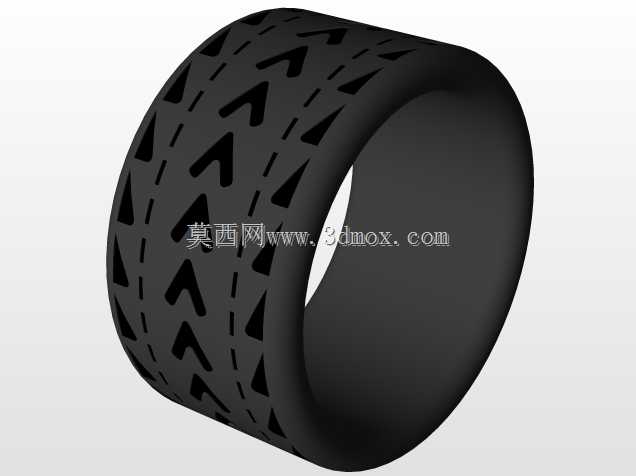

  设计过程中优先考虑了制动系统的散热需求,轮辐之间的镂空通道在车辆行驶时能形成定向气流,直接吹向制动盘和卡钳表面,带走连续制动产生的热量,避免长下坡频繁制动时摩擦片过热导致的热衰减;卡钳的活塞防尘套、密封圈沟槽尺寸严格按照行业规范设计,能阻挡路面泥水、灰尘进入活塞腔,延长密封圈使用寿命,减少制动液渗漏的风险。轮胎部分的胎侧厚度、胎面花纹深度按照常规民用轮胎参数建模,装配时胎圈和轮辋的贴合面做了平滑过渡处理,保证充气后胎圈能均匀卡入轮辋的锁止槽,不会出现高速行驶时轮胎脱圈的风险。

  这套结构的建模过程完全按照实车装配逻辑搭建,轮辋、轮毂、制动盘、卡钳、摩擦片、固定螺栓都做了独立的零件层级,装配约束完全匹配实际装配关系,转动车轮时能直观看到制动盘和卡钳的相对位置,也能模拟制动时摩擦片的夹紧动作,不管是用于整车总布置的间隙校核,还是用于制动系统的教学演示,都能直接复用结构逻辑。针对售后改装场景,这套结构的轮辐造型兼顾了刚性和轻量化,在辐条背面做了合理的减材凹槽,在不降低结构强度的前提下降低了轮辋自重,减少簧下质量,提升车辆的操控响应性;卡钳的摩擦片磨损极限位置做了标识结构,日常检查时不需要拆卸车轮就能直观判断摩擦片是否需要更换,降低日常维护的难度。
