汽车制动系统总泵结构三维设计

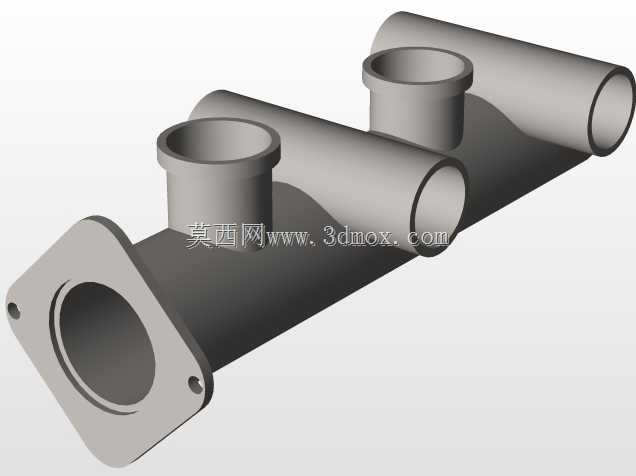

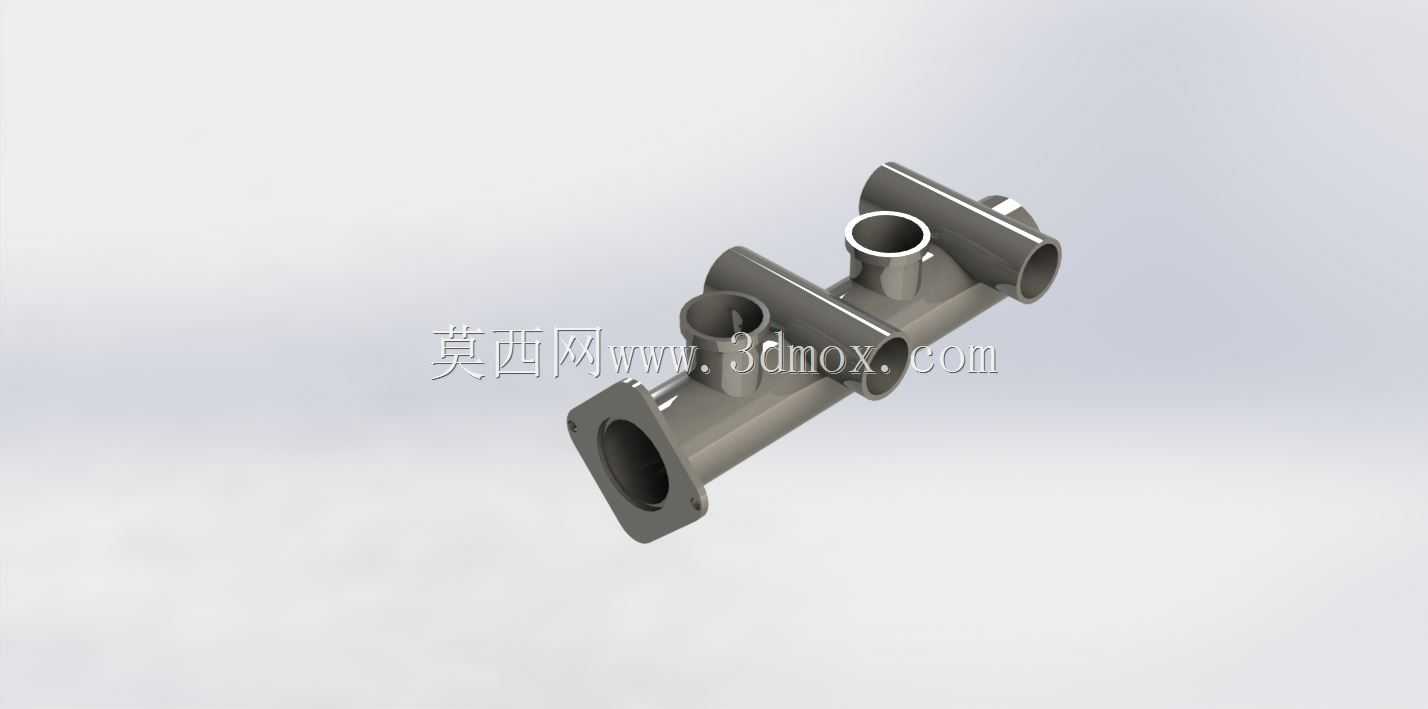

　　汽车制动总泵作为整车制动回路的核心压力输出部件，其结构合理性直接决定制动系统的响应速度、压力稳定性与行车安全冗余，在乘用车、商用车的液压制动回路中承担着将踏板输入的机械推力转化为制动管路液压压力的核心作用，日常行驶中每一次制动动作的触发，都需要总泵内部的活塞、腔室、阀组协同完成压力建立与保压、泄压的全流程动作。从实际装车场景来看，该类总泵通常安装于发动机舱内的制动真空助力器前端，与制动踏板机构通过推杆实现力的传递，安装面采用带定位止口的法兰结构，法兰端面上的螺栓过孔位置度公差需控制在0.1mm以内，才能保证与助力器壳体的同轴度匹配，避免推杆偏磨导致的活塞卡滞、压力输出异常问题。本体采用一体式铸造成型后加工流道的结构设计，

　　主腔与副腔沿轴向平行布置，分别对应前后两套独立制动回路，满足制动系统的双回路安全要求，当其中一套回路出现泄漏失效时，另一套回路仍可建立足够的制动压力，避免制动完全失效的风险。本体上的多个外接油口分别对应储液壶进油、前后制动回路出油的功能，油口的内螺纹精度、密封面平面度直接影响管路连接后的密封性能，建模过程中需严格匹配标准管螺纹的牙型参数与密封端面的粗糙度要求，避免实际装配后出现液压油渗漏问题。从结构设计思路来看，总泵的缸体内径尺寸与整车制动所需的压力输出、踏板力行程直接相关，缸径过大会导致踏板行程过长、制动脚感偏软，缸径过小则需要更大的踏板输入力才能达到额定制动压力，因此建模阶段需结合整车整备质量、制动分泵缸径参数、

　　制动杠杆比做匹配计算，确定合理的缸径与活塞行程参数。活塞组件的密封槽位置、密封圈压缩量设计是保证建压效率的关键，主副活塞之间的回位弹簧刚度需经过匹配，保证制动解除时活塞能快速回位到初始位置，同时避免制动过程中出现压力波动。本体上的加强筋布置沿缸体轴向与油口受力方向分布，既可以降低铸造过程中的壁厚不均导致的缩孔缺陷，也能在高压建压时减少缸体的形变，保证活塞运动过程中的同轴度，避免长期使用后出现缸筒偏磨、泄压的问题。安装边界方面，总泵整体的轴向长度需匹配真空助力器的安装空间，避免与周边的发动机进气管、线束、冷却管路产生运动干涉，油口的朝向需预留制动管路的安装操作空间，保证管路装配时可以顺利拧紧管接头，

　　同时避免管路出现过小的弯曲半径导致的油液流动阻力过大。在实际维修与选型场景中，该类总泵的结构参数也直接决定了配件的互换性，法兰安装孔的中心距、推杆的伸出长度、油口的螺纹规格都是选型时需要重点核对的尺寸，三维建模过程中对这些安装接口尺寸的精准还原，可以为后续的制动系统装配仿真、管路布置、维修工装设计提供准确的数模依据，减少实车装配阶段的干涉问题与匹配调试周期。从功能实现逻辑来看，当驾驶员踩下制动踏板时，推杆推动主活塞向前移动，在主腔内部建立初步压力，当压力达到一定阈值后推动副活塞同步移动，在副腔建立压力，两个腔室的制动液分别通过出油口输送到前后轮的制动分泵，推动分泵活塞压紧制动摩擦片实现车轮制动；当驾驶员松开制动踏板时，活塞在回位弹簧的作用下回位，管路中的制动液通过回油孔流回储液壶，制动压力解除，整个过程中总泵内部的补偿孔、回油孔的位置精度直接影响制动的响应速度与回位彻底性，建模时需准确还原这些小孔的位置与通径参数，避免因孔位偏差导致的制动拖滞、压力建立滞后问题。
