汽车制动系统主缸结构三维设计

　　在乘用车与商用车的行车制动回路里，主缸是整套液压制动系统的动力输出核心部件，直接关联整车制动效能与行车安全，其结构设计的合理性会直接影响制动踏板的脚感、制动响应速度以及回路建压的稳定性。从实际装车场景来看，这类主缸通常布置在发动机舱内的真空助力器前端，通过推杆与制动踏板机构相连，踩下踏板时推杆推动主缸内的活塞移动，封闭补偿孔后建立液压，将制动液通过管路输送至四个车轮的制动分泵，推动制动块夹紧制动盘实现车辆减速。

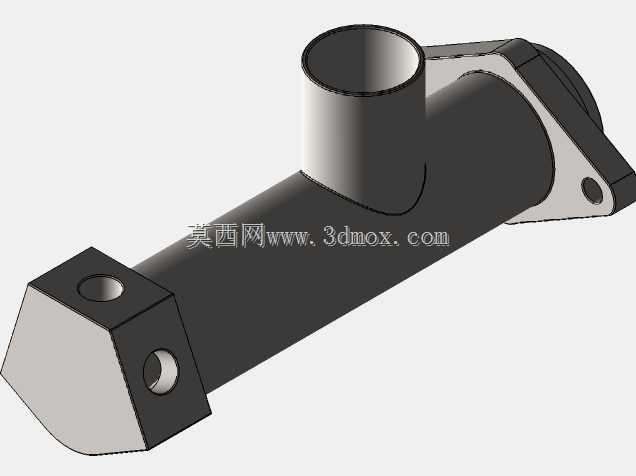

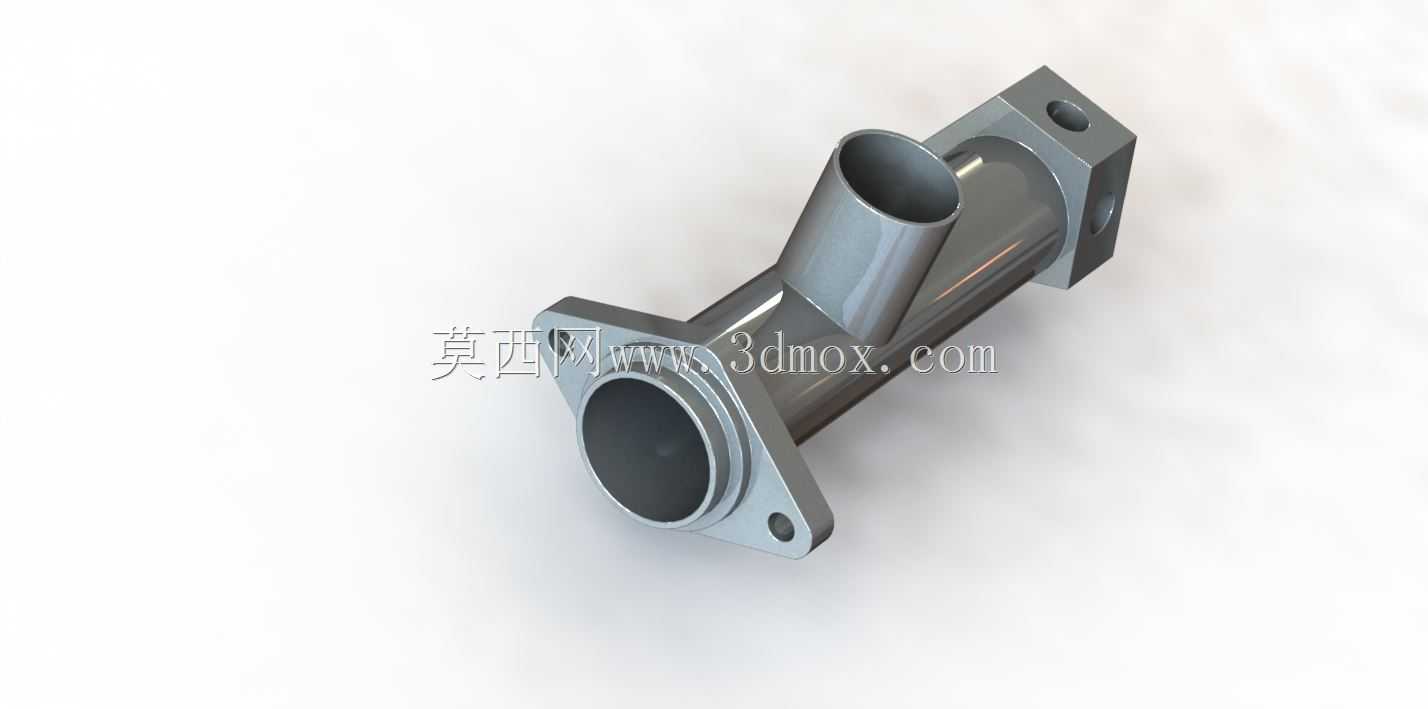

　　从结构设计逻辑来看，该主缸采用一体式铸钢本体加工成型，本体上集成了安装法兰、管路接口、储液壶连接端口三个核心安装结构。前端的三角形安装法兰设置了三个均匀分布的螺栓过孔，用于与真空助力器壳体刚性连接，法兰端面加工有密封槽，装配时需加装O型密封圈防止制动液渗漏，同时保证主缸与助力器输出轴的同轴度，避免推杆偏磨导致的活塞卡滞问题。本体侧面斜向布置的管路接口用于连接制动储液壶，接口内径匹配常规制动软管的插接尺寸，接口处设计有环形倒刺结构，装配后可承受12MPa以上的管路压力不出现脱管渗漏。本体端部的方形安装凸台设置了两个内螺纹孔，用于固定制动管路硬管接头，凸台端面的平面度要求控制在0.02mm以内，保证硬管接头密封面完全贴合，避免高压下的制动液渗漏。

　　主缸内部的活塞腔采用阶梯式孔径设计，前后腔分别对应双回路制动系统的两个独立回路，即使单回路出现渗漏失效，另一回路仍可提供足够的制动力，满足整车制动安全的冗余设计要求。活塞与缸筒的配合间隙控制在0.01mm到0.03mm之间，配合面表面粗糙度要求达到Ra0.8，既保证活塞往复运动的顺滑性，又能通过皮碗的过盈配合实现高压密封，避免建压过程中出现内泄导致的制动踏板发软问题。主缸本体上的补偿孔、回油孔位置经过精确计算，在活塞初始位置时，补偿孔与储液壶连通，可及时补充制动回路因制动片磨损产生的容积变化，避免制动踏板空行程过大；当活塞推进超过补偿孔位置时，回路完全封闭开始建压，保证制动响应的及时性。

　　从安装边界尺寸来看，该主缸的总长度控制在160mm左右，最大外径为45mm，安装法兰的中心距尺寸匹配主流乘用车真空助力器的安装规格，可直接适配多数A级、B级乘用车的制动系统布置需求，不需要额外改动机舱内的安装点位。斜向布置的储液壶接口角度为45度，既可以避免储液壶安装后与周边的线束、管路发生干涉，又能保证在车辆上下坡、侧倾的工况下，储液壶内的制动液可以顺利流入主缸内部，不会因为液面倾斜导致空气进入制动回路。

　　在实际建模过程中，需要重点关注各个密封面的尺寸公差、安装孔的位置度要求，以及内部油道的走向是否存在锐角毛刺，避免实际加工后出现应力集中或者制动液流动阻力过大的问题。本体外部的加强筋布置在法兰与缸筒的连接位置，既可以提升本体的结构强度，承受制动时的高压载荷，又不会过度增加零件重量，符合汽车零部件轻量化的设计趋势。这类主缸在量产前需要经过上百万次的往复疲劳测试，以及高低温环境下的密封性能测试，保证在-40℃到120℃的工作温度区间内，都能稳定建立制动压力，不会出现密封失效、活塞卡滞等故障。对于三维建模从业者而言，搭建这类零件模型时不能只做外观曲面的还原，更要结合实际装配需求，还原内部的活塞腔、油道、密封槽等功能结构，保证模型可以直接用于后续的装配干涉检查、有限元强度分析以及工艺路径编制。
