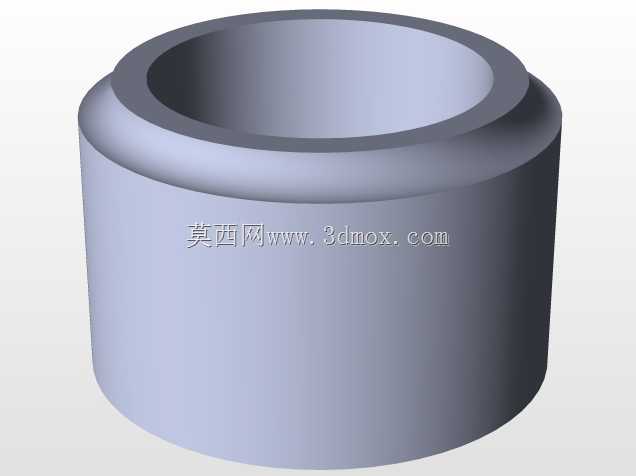

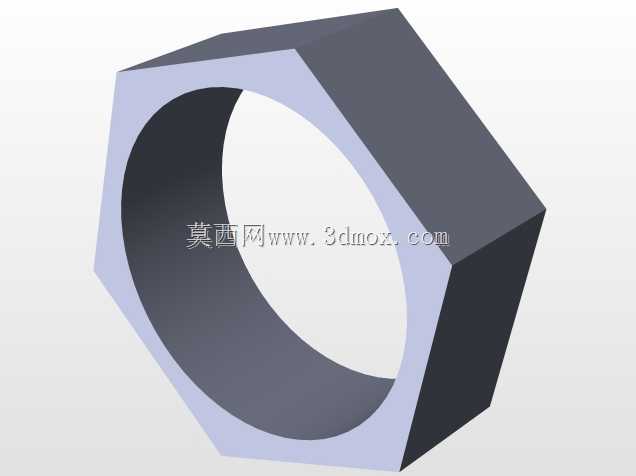

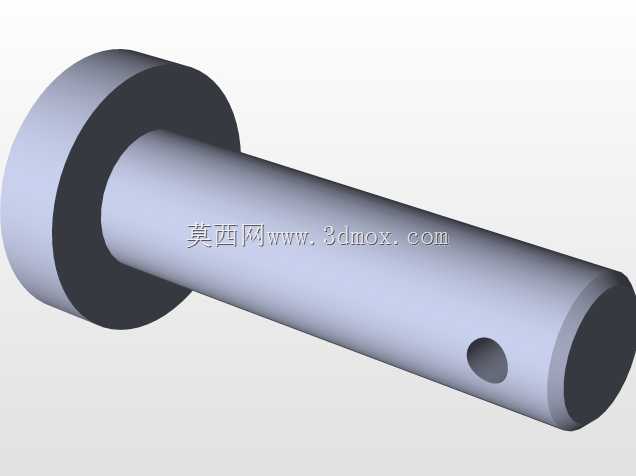

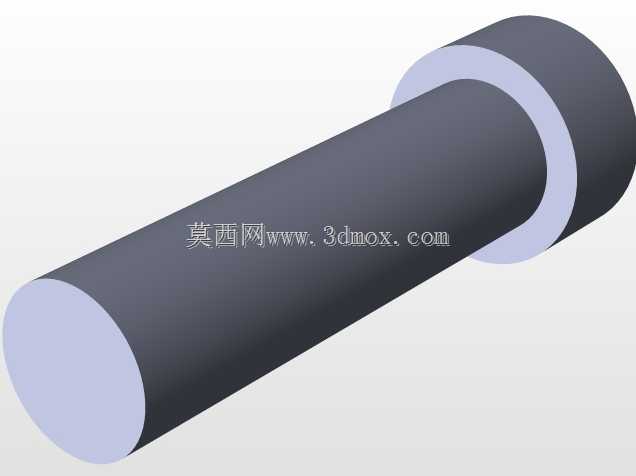

工业蒸汽管路杠杆式重锤安全泄压装置

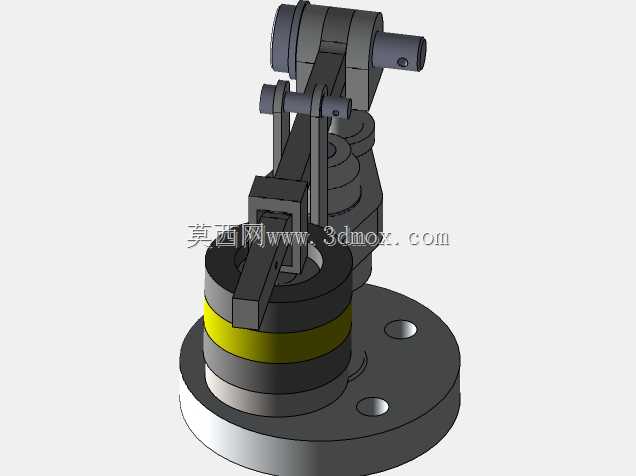

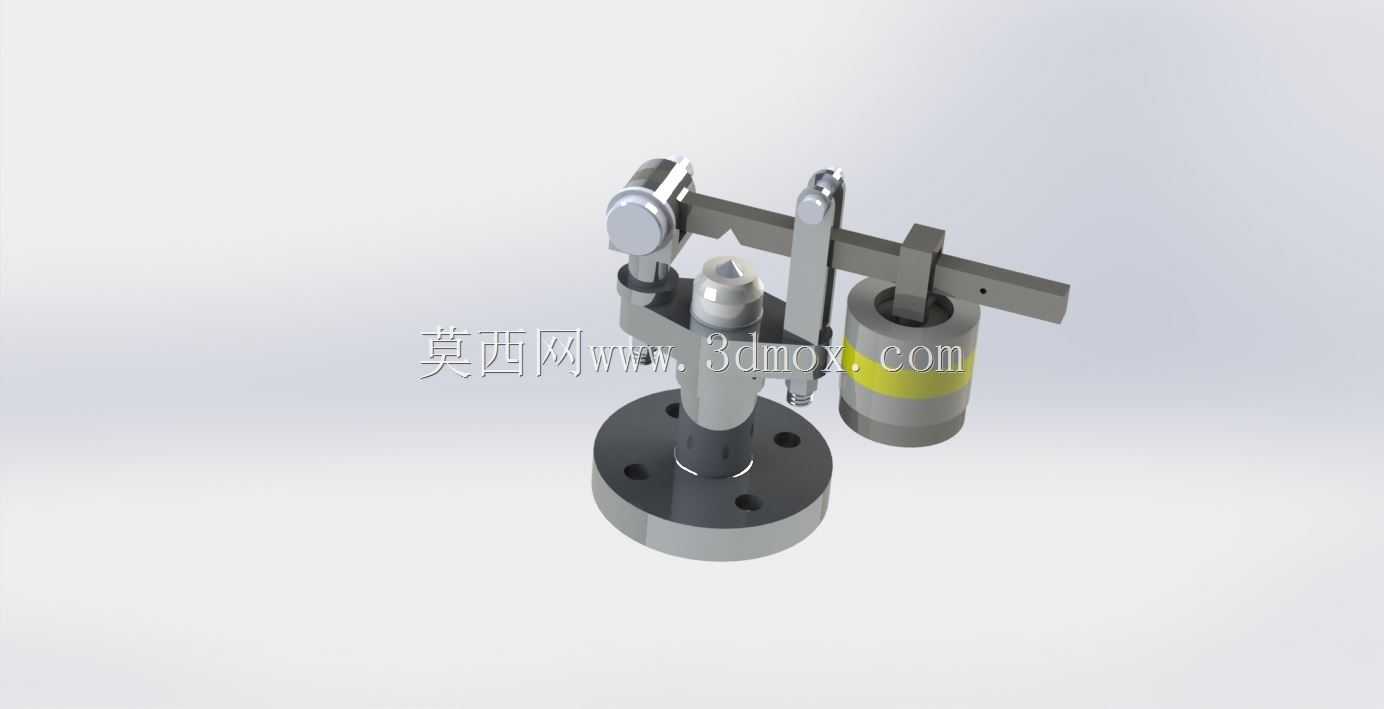

　　在工业蒸汽动力系统、中小型蒸汽锅炉、印染蒸煮设备、食品加工蒸汽管路这类需要稳定蒸汽压力输出的场景中，超压泄压是保障生产安全、避免设备爆管或腔体炸裂的核心环节，这款杠杆式重锤结构的安全泄压装置，就是针对这类常压到中压蒸汽工况设计的机械式压力保护部件，完全依靠机械结构实现压力触发，不需要额外供电或气动控制源，在工况相对稳定、对泄压可靠性要求高的场景中，比弹簧式安全阀有更稳定的压力整定精度，长期使用也不会出现弹簧疲劳导致的整定压力漂移问题。从结构设计逻辑来看，这款装置采用经典的杠杆力矩平衡原理，阀瓣的密封压紧力由杠杆末端的重锤重力通过杠杆力矩放大后提供，不需要额外的弹性元件提供预紧力，设计阶段首先根据整定压力值、阀座通径计算出阀瓣需要的密封压紧力，再结合杠杆支点到阀杆作用点的力臂长度，反向推导重锤的重量以及重锤在杠杆上的安装位置，本次设计的操纵杆有效作用长度为345mm，这个尺寸是结合常用0.3-0.8MPa蒸汽工况的整定压力范围确定的，既保证重锤重量控制在单人可调整的合理范围内，也避免杠杆过长导致设备整体占用空间过大，影响管路布局。安装接口采用标准法兰连接结构，底部法兰的螺栓孔位、密封面尺寸匹配常用的中低压管路法兰标准，安装时只需要将设备垂直安装在蒸汽腔体或管路的顶部泄压接口处，保证阀杆处于垂直状态，避免杠杆偏载导致阀瓣密封偏磨、泄压动作卡滞即可，不需要额外的安装支架，法兰底部的密封面采用凸面结构，

　　搭配对应的石棉橡胶或金属缠绕垫片就能实现可靠密封，适配DN25到DN50区间的常规泄压管路通径。实际运行过程中，当管路或设备内部的蒸汽压力超过整定压力值时，蒸汽作用在阀瓣上的向上推力产生的力矩，会超过重锤重力产生的向下压紧力矩，此时阀瓣被顶起，蒸汽从阀座与阀瓣的间隙处向外排出，实现快速泄压；当内部压力下降到回座压力值时，重锤的力矩重新超过蒸汽推力的力矩，阀瓣回落压紧在阀座上，密封面重新闭合，停止泄压，整个动作过程完全依靠机械力平衡自动完成，不需要人工干预。和常见的弹簧式安全阀相比，这种杠杆重锤结构的泄压装置整定压力调整非常直观，只需要沿杠杆方向移动重锤的位置，改变重锤的力臂长度，就能线性调整泄压整定压力，调整过程不需要拆解设备，

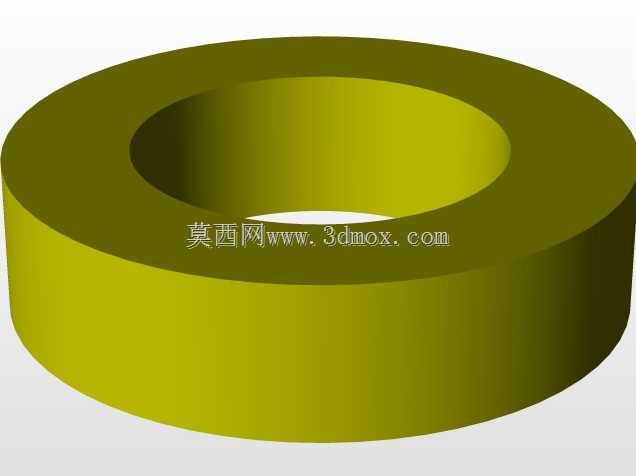

　　也不需要更换弹性元件，现场运维人员只需要根据实际需要的整定压力，对照杠杆上的刻度标识移动重锤并锁紧固定即可，非常适合需要根据生产工况灵活调整泄压压力的场景。结构细节上，杠杆与阀杆的接触位置采用圆弧面接触设计，避免杠杆摆动过程中出现卡滞，同时减少接触位置的磨损，保证力矩传递的准确性；重锤采用分体式锁紧结构，调整到对应位置后可以通过侧面的锁紧螺钉固定在杠杆上，避免设备运行过程中振动导致重锤移位，引发整定压力偏移；阀瓣与阀杆采用活动连接结构，允许阀瓣在回落时自动找正密封面位置，补偿加工或安装过程中产生的微小同轴度误差，保证密封面的贴合度，避免出现泄压后密封不严、持续漏汽的问题。在实际选型应用中，这款装置适合用在压力波动相对平缓、

　　没有持续剧烈振动的蒸汽设备上，比如小型工业锅炉的主泄压保护、印染行业的蒸煮缸泄压、食品加工的蒸汽灭菌柜超压保护，这类场景的蒸汽介质相对洁净，没有大量的固体杂质，不会出现杂质卡滞阀瓣的问题；如果是用在有杂质的工况中，只需要在设备入口处加装对应的过滤装置，避免颗粒杂质进入密封面位置，就能保证长期可靠运行。设计建模过程中，所有运动部件的间隙都按照机械设计手册的公差要求预留，杠杆的转动副位置预留了足够的摆动间隙，避免热胀冷缩导致运动卡滞，所有承压部件的壁厚都按照中低压容器的强度要求计算确定，保证长期承压运行不会出现结构变形，法兰连接位置的螺栓数量、螺栓规格都经过强度校核，保证超压泄压时法兰连接位置不会出现泄漏或结构失效。
