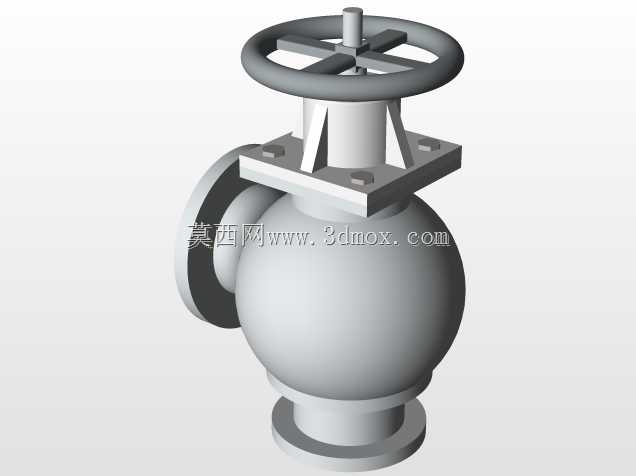

在工业承压系统的管路布局中,角式结构的安全阀一直是紧凑安装场景下的核心泄压保护部件,这款模型还原的就是这类适配锅炉、工业承压机器的高压控制安全阀结构。从实际应用场景来看,这类阀门多安装在承压容器的侧向接口位置,相比直通式安全阀,角式的进出口呈90度布局,能大幅节省管路安装的轴向空间,尤其适合锅炉本体侧面、小型承压设备舱内这类安装空间局促的点位,不需要额外布置长距离转向管路就能直接完成泄压管路的接驳。

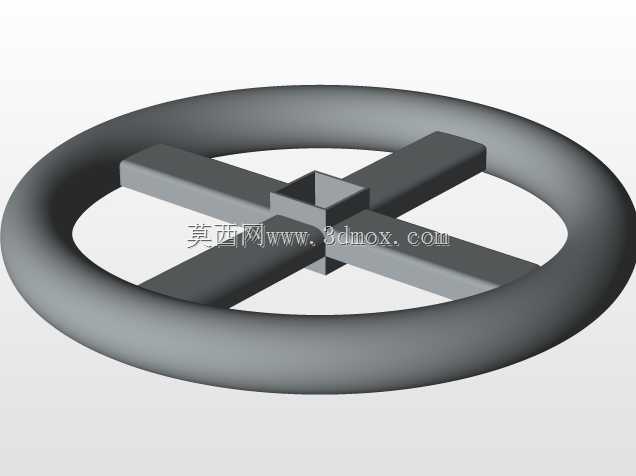

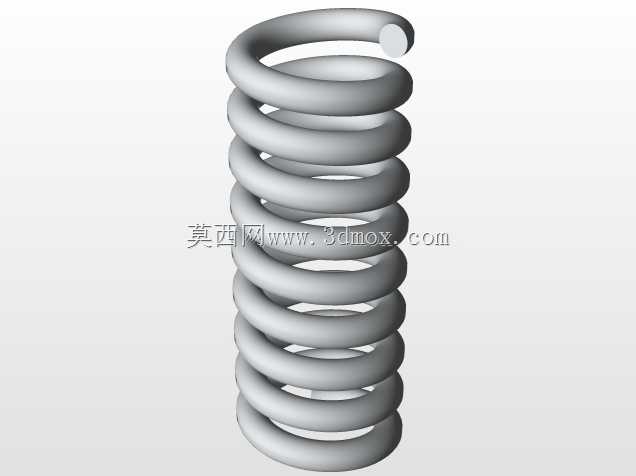

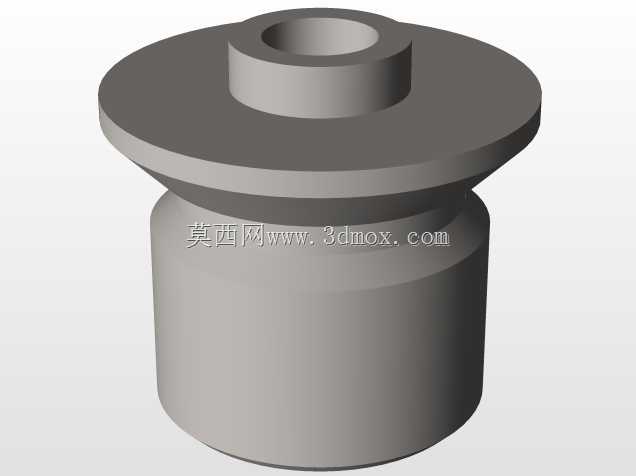

从功能特性上看,这款安全阀的核心作用是在系统压力超过设定阈值时,自动开启泄压通道,将系统内的高压介质泄放出去,避免容器或管路因超压发生破裂、爆炸等安全事故,当系统压力回落至安全区间后,阀瓣会自动回座密封,阻止介质继续外泄,保障系统压力维持在正常工作范围内。模型顶部设置的手轮结构,主要用于现场手动校验阀门启闭灵活性、调整泄压预紧力,日常运维时可以通过转动手轮带动阀杆升降,检查阀瓣与阀座的密封面贴合情况,也能在应急工况下手动强制泄压,提升设备操作的冗余安全性。

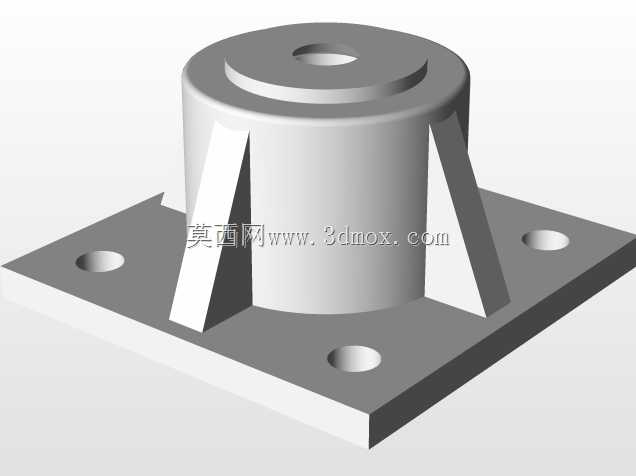

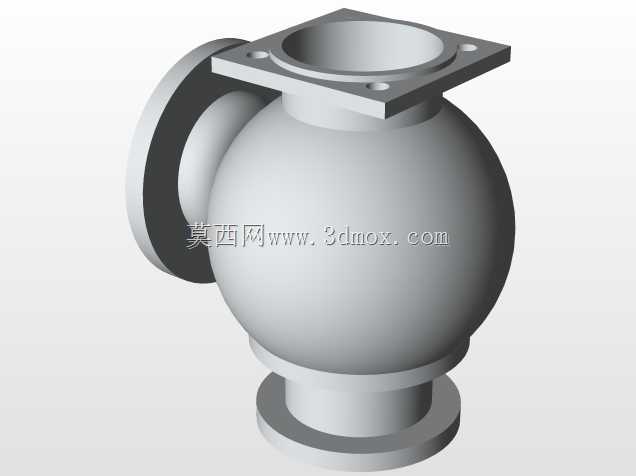

从设计思路层面拆解,这款模型的结构遵循了承压阀门的经典力学布局:中部的球形阀体是主要的承压容腔,球形结构相比柱形阀体拥有更均匀的应力分布特性,在同等壁厚下能承受更高的介质压力,减少应力集中带来的阀体开裂风险;阀体上方的方形法兰支架用于承载手轮操作的扭矩,同时为阀杆提供垂直导向,避免阀杆升降过程中出现偏磨,保证阀瓣与阀座的同轴度,降低密封面泄漏的概率;侧置的进口端采用法兰连接结构,能提供足够的连接强度,适配高压工况下的密封要求,底部的出口端可直接对接泄压排放管路,将泄放的介质引导至安全收集区域,避免高压介质喷溅伤及现场操作人员。

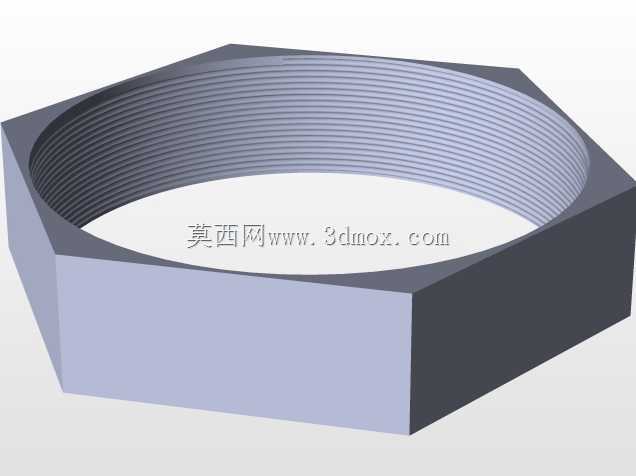

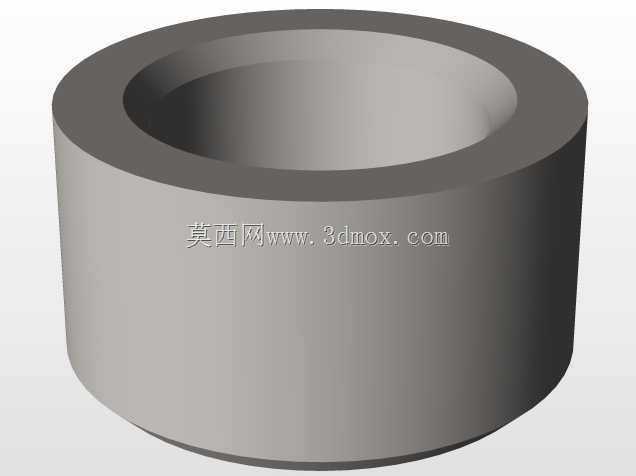

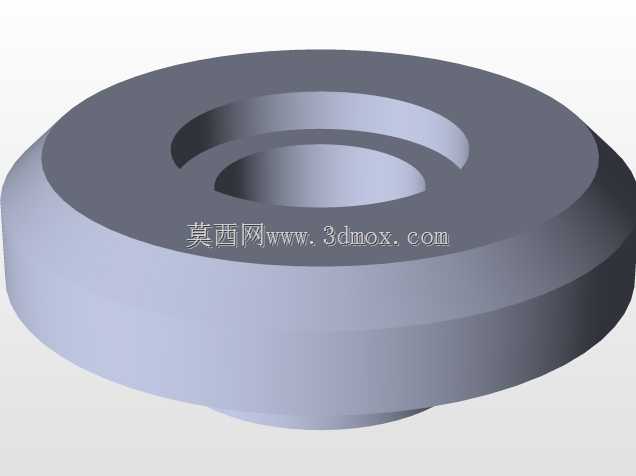

关于安装边界与外形尺寸的适配,这款角式安全阀的侧向进口法兰中心到底部出口端面的垂直距离、手轮顶部到阀体最低点的整体高度,都是建模时严格按照工程安装规范设定的,选型时需要注意预留手轮操作的空间,手轮外侧距离周边设备或墙体的距离不能小于手轮半径的1.5倍,保证运维人员可以顺畅转动手轮完成操作;进口法兰的螺栓孔位布局匹配通用的高压管路法兰标准,不需要额外制作过渡转接件就能直接与同通径的容器接口对接;安装时需要保证阀杆处于垂直状态,避免倾斜安装导致阀瓣卡涩,影响泄压动作的灵敏度。另外模型还原的密封面结构采用了平面硬密封设计,适配高温高压的蒸汽、油品等介质工况,密封面的宽度经过合理设计,既能保证密封比压满足高压密封要求,又不会因为密封面过宽导致阀门开启压力偏差过大。在实际建模过程中,这类阀门的细节处理需要重点关注阀杆与支架的配合间隙、法兰连接的螺栓沉孔深度、阀体壁厚的均匀性,这些细节直接影响后续出工程图时的加工合理性,也能为后续的有限元应力分析、流体仿真提供准确的模型基础,避免因为模型结构偏差导致仿真结果与实际工况出现较大误差。
