内螺纹连接手动截止阀结构设计

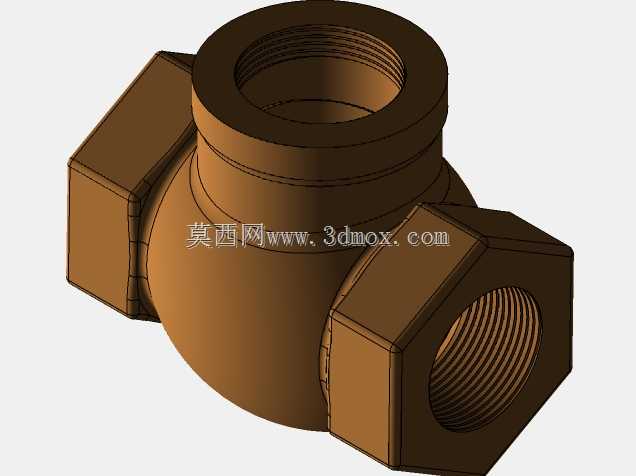

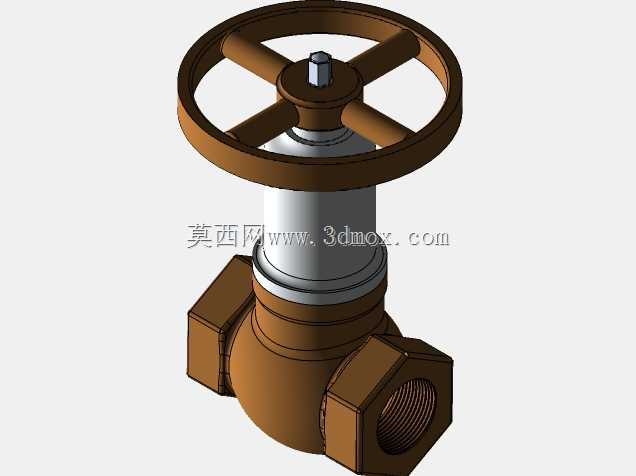

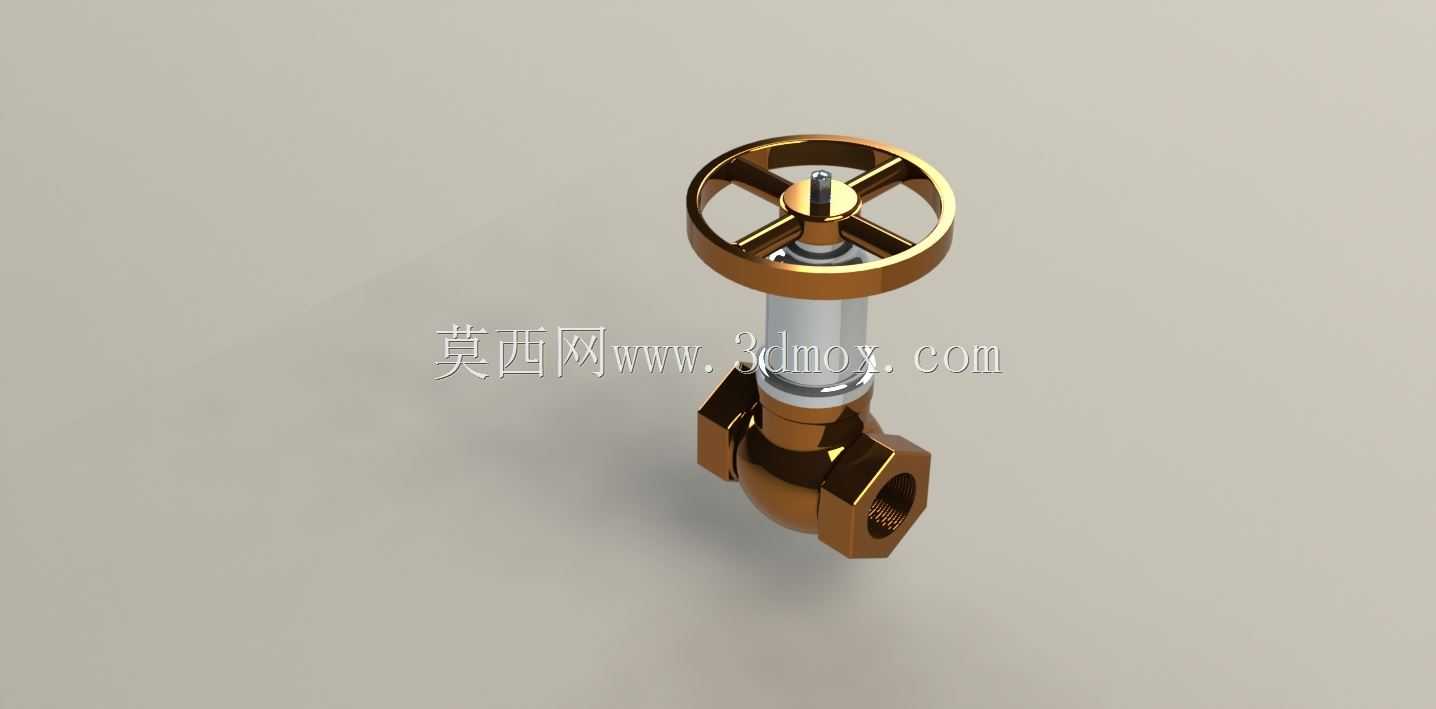

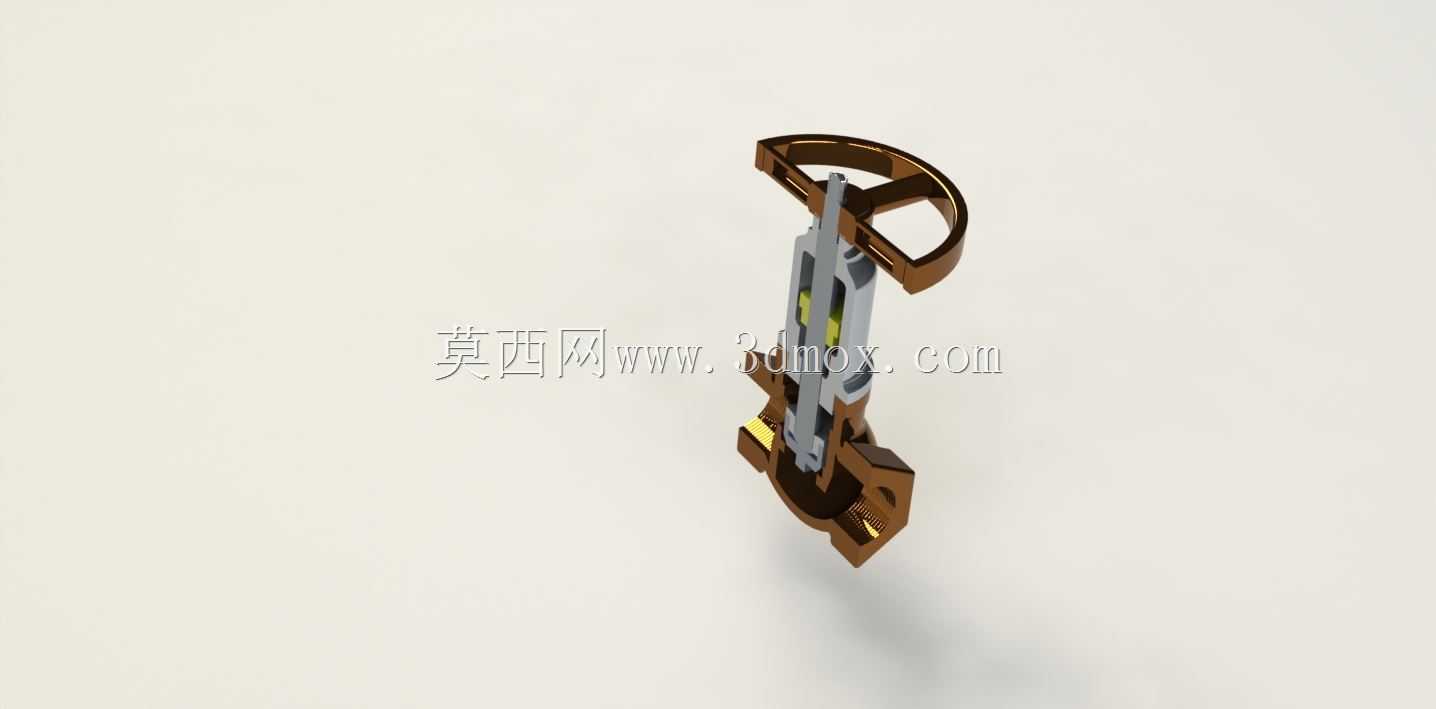

　　在民用给排水、小型化工支路、暖通空调末端、实验室气路等中小通径管路系统里，这类手动截止阀是应用频次极高的流体控制元件，核心作用是通过手轮驱动阀杆升降，带动阀瓣与阀座密封面贴合或分离，实现管路内流体的通断控制，也可在一定范围内通过调节阀瓣开度实现节流降压，适配水、低压蒸汽、轻质油品、非腐蚀性气体等多种常见介质的工况需求。从结构设计逻辑来看，这款截止阀采用直通式流道布局，介质从阀体一端的内螺纹接口进入，绕过阀瓣下方的导流腔后从另一端内螺纹接口流出，相比角式截止阀更适配直线排布的管路安装场景，不需要额外改变管路走向，能减少现场安装的弯头用量与管路阻力损失。阀体部分采用锻造铜质结构，这类材质的切削加工性能优异，密封面研磨难度低，

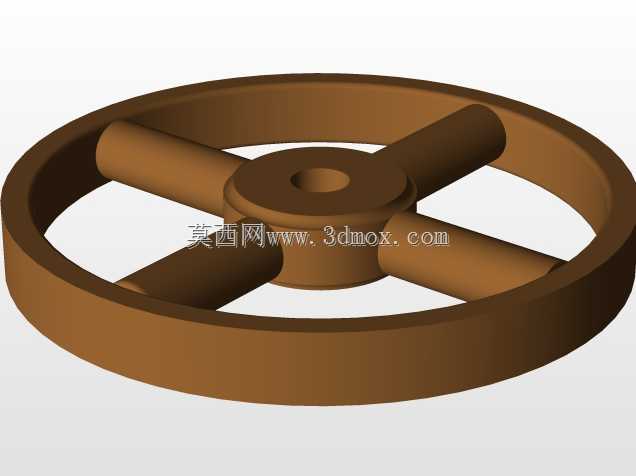

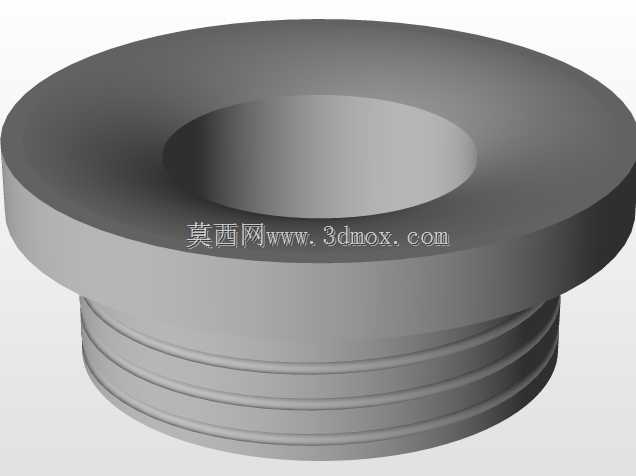

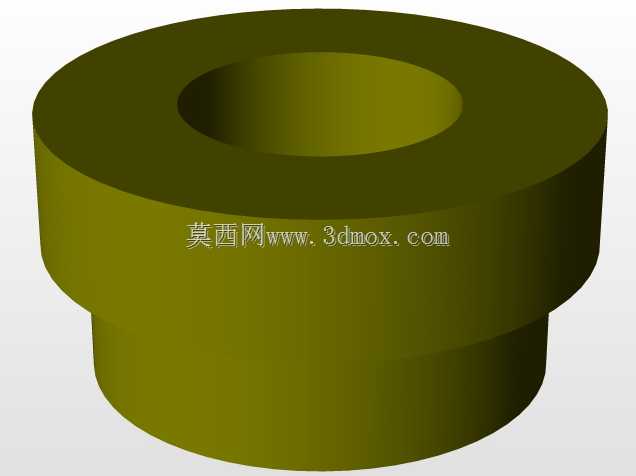

　　同时具备不错的抗锈蚀能力，在常温水介质工况下长期使用不易出现锈死卡涩的问题，适合民用与轻工场景的长期免维护需求。手轮部分采用轮辐式结构设计，外圈的环形握持结构能让操作人员在手动启闭时施加均匀的圆周力，不需要额外借助加力杆即可实现可靠密封，手轮与阀杆之间通过方榫结构连接，配合顶部的锁紧螺母固定，能避免操作过程中手轮与阀杆出现相对打滑，同时方榫连接的拆卸维护便捷，现场更换手轮不需要复杂的专用工具。阀杆部分采用明杆结构设计，启闭过程中阀杆会随手轮同步升降，操作人员可以直接通过阀杆露出的高度判断阀门的当前开度，避免出现误操作导致的管路憋压或介质泄漏问题，阀杆与阀盖之间采用填料密封结构，通过压盖压紧填料实现阀杆活动部位的动密封，

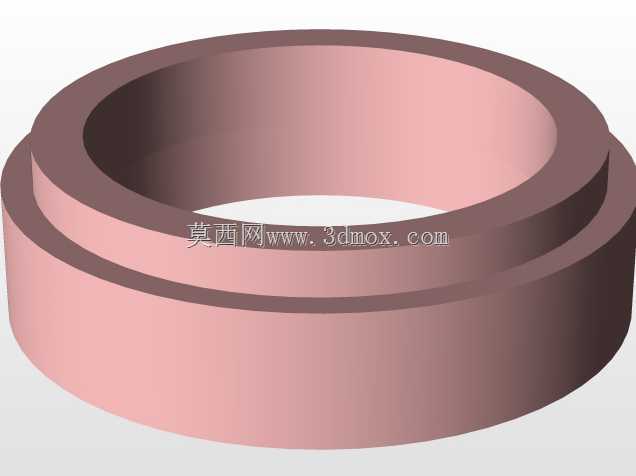

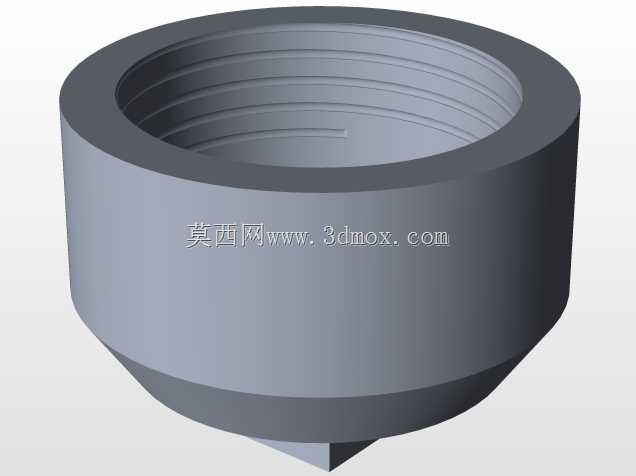

　　填料可选用聚四氟乙烯或柔性石墨材质，根据实际工况的介质温度与压力灵活替换，当长期使用出现填料磨损泄漏时，不需要将整个阀门从管路上拆下，只需适当拧紧压盖螺母即可补偿填料的预紧力，大幅降低现场维护的工作量。从安装边界来看，这款截止阀的两端内螺纹为标准管螺纹规格，适配同通径的镀锌钢管、紫铜管、PPR过渡接头等常见管路连接件，安装时需要注意阀体上标注的介质流向箭头，确保介质从阀瓣下方进入、上方流出，也就是常说的“低进高出”，这样的流向设计能让阀门在关闭状态下，阀瓣上方的填料腔不承受管路持续压力，既可以延长填料的使用寿命，也能降低阀门开启时的操作力矩，避免长期承压导致阀杆密封过早失效。阀门的整体结构长度符合中小通径截止阀的常规安装尺寸，安装时不需要在管路上预留过长的操作空间，手轮的操作半径覆盖范围内没有突出的结构干涉，现场布置管路时只要预留出手轮旋转的操作空间即可，不需要额外设置操作平台。在功能特性上，这款截止阀的密封副采用锥面密封结构，阀瓣与阀座的密封面经过研磨处理，密封面的贴合精度高，在额定工作压力范围内能实现可靠的截断密封，相比闸阀的平面密封，锥面密封在启闭过程中的密封面磨损更小，且节流调节时的流量线性度更好，适合需要频繁调节开度的工况场景，不过需要注意的是，截止阀的流道存在转向，局部阻力系数比同通径的闸阀、球阀更高，因此不适合应用在对管路阻力损失要求极低、需要长期全开的大流量主干管路中，更适合支路截断、小范围流量调节的场景。在建模过程中，

　　需要重点关注几个关键配合尺寸的公差控制：首先是阀杆与阀盖填料腔的同轴度，若同轴度偏差过大，会导致阀杆升降过程中出现偏磨，不仅会增大操作力矩，还会加速填料的磨损导致泄漏；其次是阀瓣与阀座密封面的角度匹配，锥面的角度偏差需要控制在极小范围内，才能保证关闭时密封面整圈均匀贴合，避免出现局部密封不严的内漏问题；另外是手轮与阀杆连接方榫的配合公差，既要保证传动过程中不出现松动打滑，也要保证拆卸维护时能顺利拆下手轮，不会出现配合过死无法拆卸的问题。还有阀体两端内螺纹的加工精度，需要符合管螺纹的标准公差要求，保证与管路接头连接时的密封性能，避免螺纹连接处出现外漏。在实际选型应用时，需要根据管路的设计压力、介质温度、介质腐蚀特性匹配对应的密封件与阀体材质，若应用在高温蒸汽工况，需要将铜质阀体替换为铸钢或不锈钢材质，填料也需要更换为耐高温的柔性石墨材质，手轮的材质也可根据需求更换为铸铁或冲压钢制结构，提升高温工况下的结构强度；若应用在腐蚀性介质工况，则需要选用对应耐蚀等级的不锈钢阀体与阀内件，密封面也可堆焊硬质合金提升耐冲蚀性能。
